无源链接的自动和关机模式有何区别？

概述

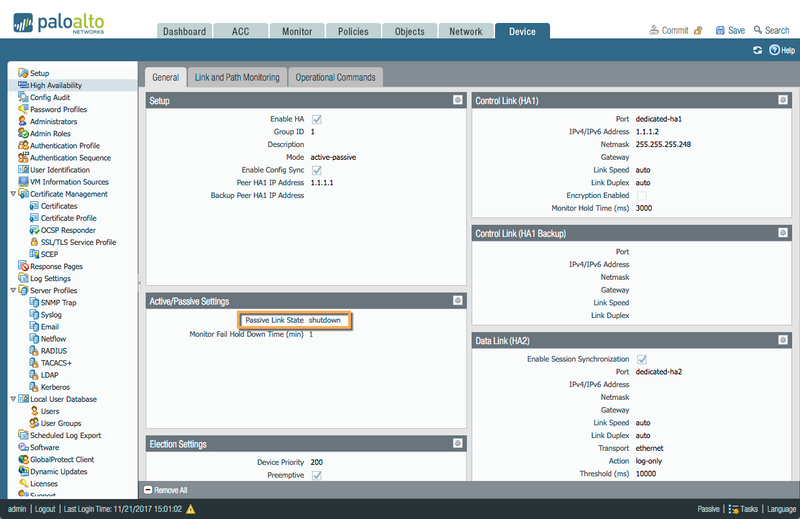

在高可用性配置中, 被动设备的数据接口可以配置为 "下" 或 "上"。此 "被动链接状态" 设置可在设备 >> 高可用性 > 主动/被动设置下找到:

主动/被动链接状态

关机模式

在高可用性配置中, 默认情况下, 被动设备的数据接口将被物理关闭。此模式称为 "被动链接状态" 字段中的 "关机"。

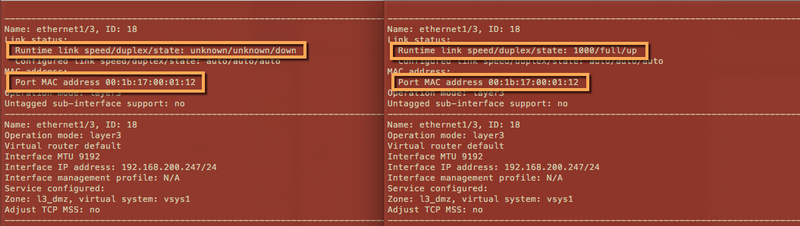

下面是接口输出的示例。  右侧为活动设备, 左侧为被动。被动设备接口状态已关闭。被动链接状态关闭

自动模式

这使物理接口在被动设备上 "向上", 但会丢弃接收到的任何数据包。此选项允许在 Layer3 接口上更快地故障转移, 但可能会对 Layer2 接口产生不必要的副作用, 因为某些交换机可能尝试通过 "向上" 接口发送数据包.

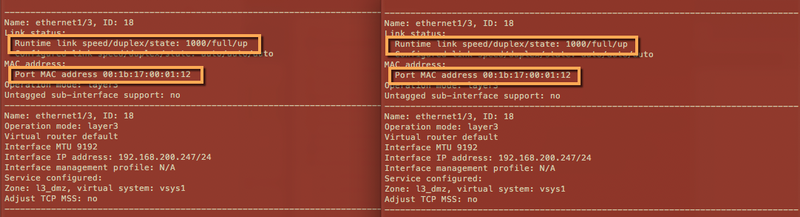

在下面的图像中, 当选项设置为 "自动" 时, 被动链接状态的差异, 如上图所示, 与关机相比。被动链接状态自动

注意:第一个图像中的 IP 和 Mac 地址被高亮显示, L3 接口将在 HA 对的主动和被动设备上具有相同的虚拟 Mac 和 IP 地址.
