Quelle est la différence entre l'Auto et le mode d'Arrêt pour le lien passif?

Vue d’ensemble

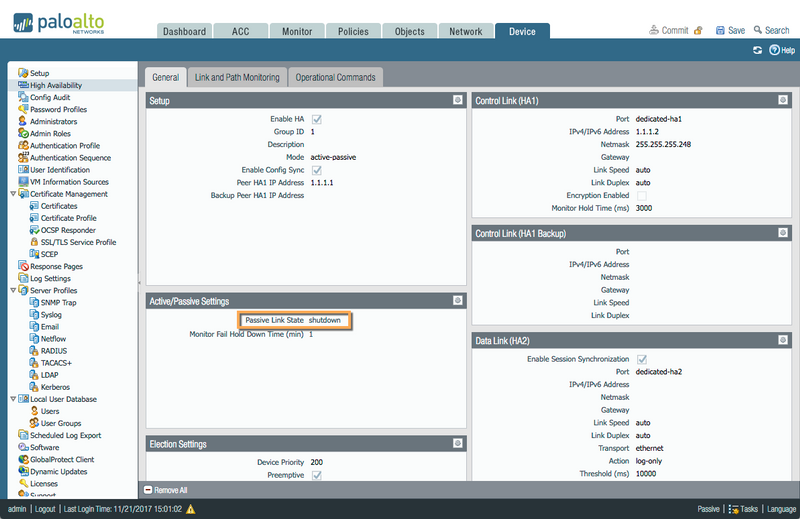

Dans une configuration haute disponibilité, les interfaces de données du périphérique passif peuvent être configurées soit vers le bas, soit vers le haut. Ce paramètre "état des liens passifs" se trouve sous Device > haute disponibilité > paramètres actifs/passifs:

État de liaison actif/passif

Mode d'Arrêt

Dans une configuration haute disponibilité, les interfaces de données du périphérique passif seront physiquement vers le bas par défaut. Ce mode est appelé Shutdown dans le champ d'État de lien passif.

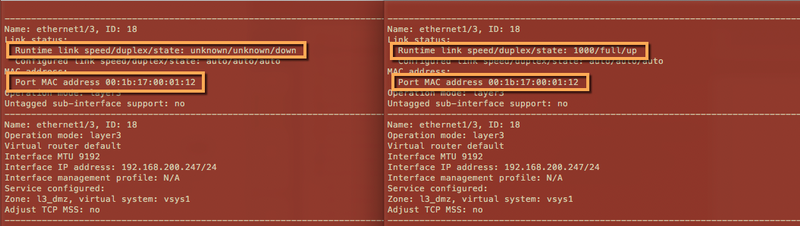

Voici un exemple de sortie d'interface.  Le côté droit est le dispositif actif et la gauche est passive. L'état de l'interface du périphérique passif est en panne. Arrêt passif d'état de lien

Mode auto

Cela rend les interfaces physiques être «up» sur un périphérique passif, mais ignore tous les paquets qui sont reçus. Cette option permet des basculages plus rapides sur les interfaces Layer3, mais pourrait avoir des effets secondaires indésirables sur les interfaces Layer2, car certains commutateurs peuvent essayer d'envoyer des paquets sur les interfaces «up».

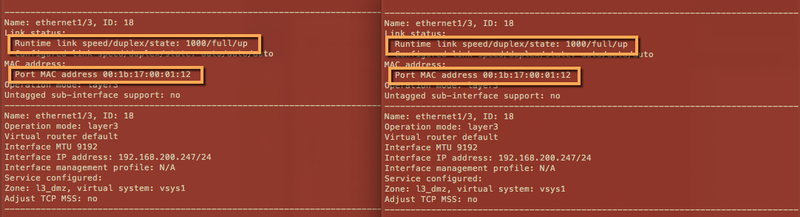

Dans L'image ci-dessous, la différence de l'état de lien passif qui est en place lorsque l'option est définie comme auto par rapport à l'arrêt comme indiqué ci-dessus. État de lien passif auto

Remarque: les adresses IP et Mac de la première image sont mises en surbrillance pour montrer que les interfaces L3 auront les mêmes adresses Mac et IP virtuelles sur les périphériques actifs et passifs de la paire ha.
