¿Cuál es la diferencia entre el modo auto y shutdown para el enlace pasivo?

Resumen

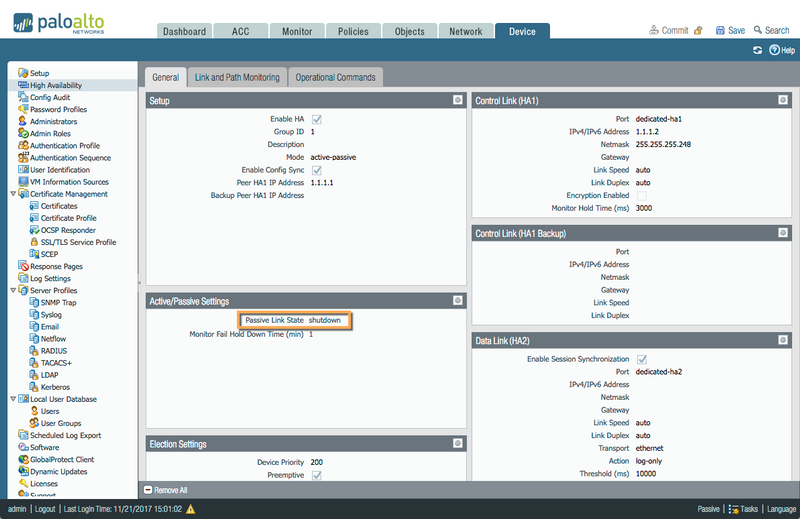

En una configuración de alta disponibilidad, las interfaces de datos del dispositivo pasivo se pueden configurar para que estén hacia abajo o hacia arriba. Este ajuste "estado de enlace pasivo" se encuentra en el dispositivo > alta disponibilidad > configuración activa/pasiva:

Estado de vínculo activo/pasivo

Modo de parada

En una configuración de alta disponibilidad, las interfaces de datos del dispositivo pasivo estarán físicamente desconectadas de forma predeterminada. Este modo se llama shutdown en el campo de estado de vínculo pasivo.

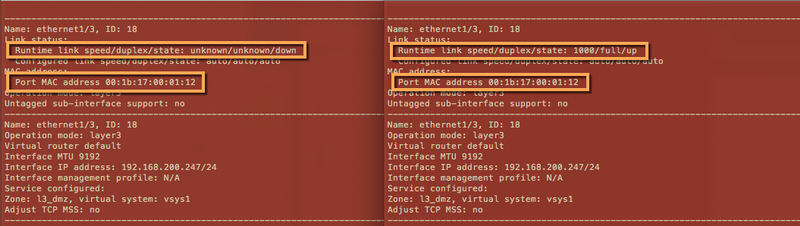

Aquí está una muestra de la salida de interfaz.  El lado derecho es el dispositivo activo y el izquierdo es pasivo. El estado de la interfaz de dispositivo pasivo está abajo. Cierre de estado de vínculo pasivo

Modo automático

Esto hace que las interfaces físicas estén ' arriba ' en un dispositivo pasivo, pero descarta cualquier paquete que se reciba. Esta opción permite failovers más rápidos en las interfaces layer3 pero podría tener efectos secundarios no deseados en las interfaces Layer2, ya que algunos switches pueden intentar enviar paquetes a través de las interfaces ' up '.

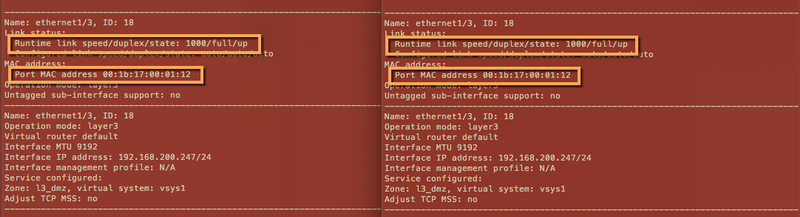

En la imagen de abajo, la diferencia del estado de enlace pasivo que está arriba cuando la opción se configura como auto en comparación con el apagado como se muestra arriba. Estado de enlace pasivo auto

Nota: las direcciones IP y Mac de la primera imagen se resaltan para mostrar que las interfaces L3 tendrán las mismas direcciones virtuales Mac e IP en los dispositivos activos y pasivos del par ha.
