Was ist der UnterSchied zwischen Auto-und Shutdown-Modus für passive Verbindung?

Übersicht

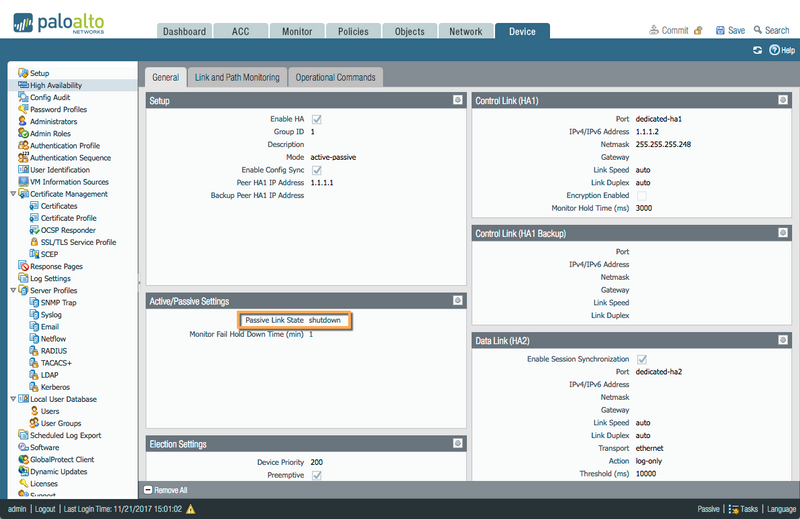

In einer hoch Verfügbarkeits Konfiguration können die Datenschnittstellen des passiven Gerätes so konfiguriert werden, dass Sie entweder nach unten oder nach oben gehen. Diese Einstellung "passiver Link-Zustand" finden Sie unter Gerät > hohe VerfügBarkeit > aktive/passive Einstellungen:

Aktiver/passiver Link State

Shutdown-Modus

In einer hohen Verfügbarkeits Konfiguration werden die Datenschnittstellen des passiven Geräts standardmäßig physisch herunter geschlossen. Dieser Modus wird im Passiv-Link-State-Feld als Shutdown bezeichnet.

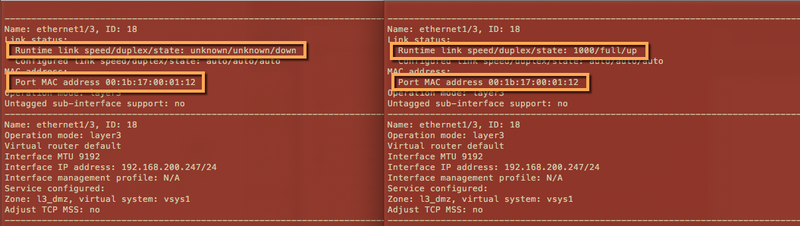

Hier ist eine Auswahl der Interface-Ausgabe.  Die Rechte Seite ist das aktive Gerät und die linke ist passiv. Passiver Geräteschnittstellen Zustand ist unten. Passiver Link State Shutdown

Auto-Modus

Das macht die physikalischen Schnittstellen auf einem passiven Gerät "up", verwirft aber alle Pakete, die empfangen werden. Diese Option ermöglicht Schnellere Failovers auf Layer3-Schnittstellen, könnte aber unerwünschte nebenWirkungen auf Layer2-Schnittstellen haben, da einige Schalter versuchen können, Pakete über die "up"-Schnittstellen zu senden.

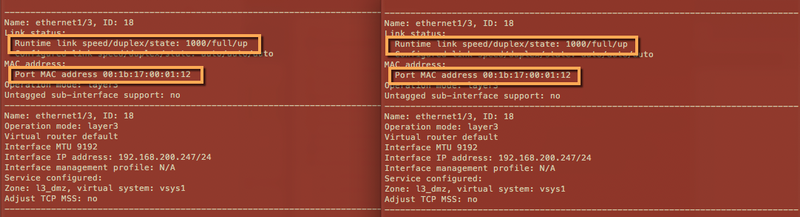

Im folgenden Bild ist der Unterschied des passiven Link Zustandes, der aufsteht, wenn die Option als Auto gesetzt wird, im Vergleich zum Shutdown, wie oben gezeigt. Passive Verbindung State Auto

Hinweis: die IP-und Mac-Adressen im ersten Bild werden hervorgehoben, um zu zeigen, dass die L3-Schnittstellen sowohl auf den aktiven als auch auf den passiven Geräten von ha Pair die gleichen virtuellen Mac und IP-Adressen haben werden.
