Erlaubte IP-Option auf Management-Schnittstelle blockiert ICMP-fehlerpakete

Problem

Als Teil unserer Management-Interface-Funktion hilft der Bereich "durch die IP-Adressen", den Zugriff von unerwünschten Hosts/Subnetzen auf die Management-Schnittstelle zu beschränken.

Diese Option finden Sie im WEBGUI > Gerät > Setup > Interfaces:

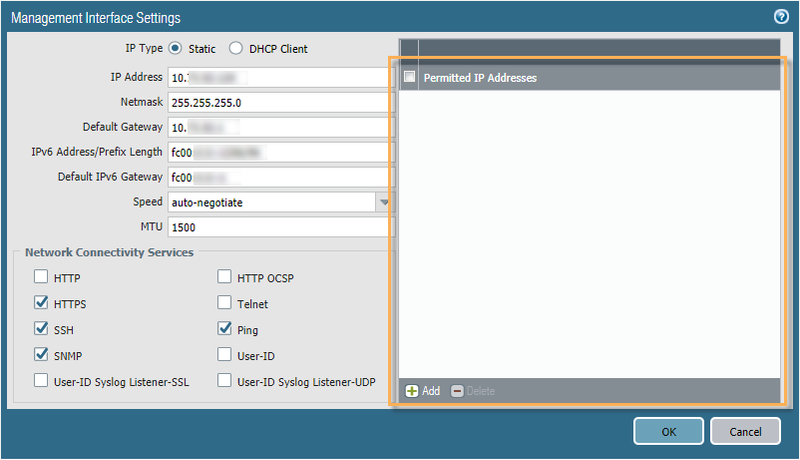

In Pan-OS 8,0 sieht der Management-Interface-Bildschirm so aus:

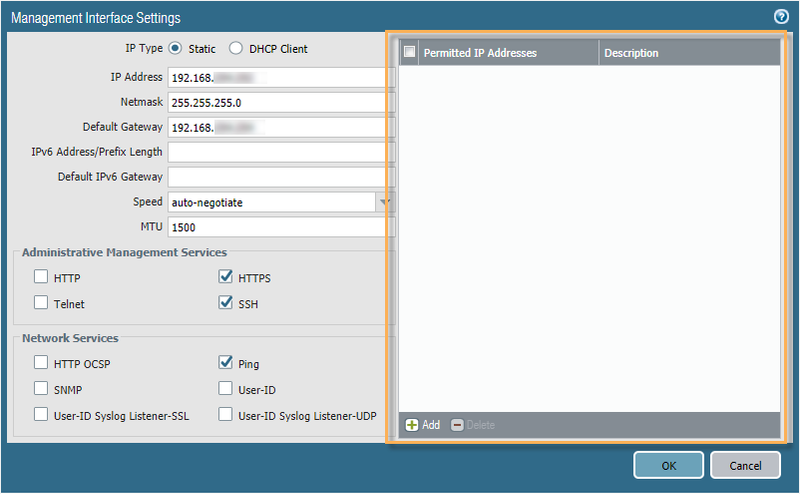

In Pan-OS 8,1 sieht der Management-Interface-Bildschirm so aus:

Dieses Feature filtert nicht nur die Quell IP streng vom Zugriff auf entfernte Hosts, sondern blockiert auch die legitime ICMP-Reaktion für Versuche der Management-Schnittstelle selbst zum entfernten Host. (Siehe die folgende Liste.)

Die folgenden Versuche der Management-Schnittstelle funktionieren nicht, wenn die Erlaubnis-IP-Konfiguration die Quelle-IP des "ICMP-Fehlers" blockiert.

Hinweis:die Quelle des ICMP-Fehlers ist nicht die Ziel-IP für Ihren Versuch die meiste Zeit .

• Traceroute: ICMP TTL überschritten (Type11) wird verwendet, um Layer3 Geräte im Pfad zu erkennen. Quelle-IP-Adresse für den Fehler wird Layer3 Gerät in den Pfad.
• PathMTU Discovery: ICMP Destination unerreichbar/Fragment erforderlich (Typ 3/Code4) wird verwendet, um den Fehler zu liefern und schlug der MTU. Quelle IP des ICMP-Fehlers wird Layer3 Gerät im Pfad sein
• ICMP-Umleitung: ICMP-Redirect-Nachricht (Type5) wird verwendet, dann Layer3-Gerät im Standard-Gateway, das bessere nächste Hop-Gateway im gleichen Subnetz der Management-Schnittstelle hat.

Grund

Dies ist per Design, um den Verkehr aus dem unerwünschten IP/Subnet zu blockieren.

Die einzige Ausnahme ist die ICMP Echo-Antwort (Type0/Code0) für Echo-Anfrage von der Management-Schnittstelle. Daher wird das Ping von der Management-Schnittstelle nicht von der Erlaubnis-IP-Funktion beeinflusst.

Lösung

Fügen Sie Source IP/Subnet für die Quelle des ICMP-Fehlers hinzu.

Hinweis: im Szenario des Pfades MTU Discovery für SSL/SSH-Verbindung wird DF Bit häufig für ein verschlüsseltes Paket gesetzt.

So kann das Ablegen von "ICMP Destination unerreichbar/Fragment benötigt" durch Erlaubnis-IP ein ernstes Verbindungsproblem verursachen.
