[URL の継続] オプションがパケットレベルでどのように機能するか
Resolution
詳細
このドキュメントのシナリオでは、"ソーシャルネットワーキング" カテゴリの "URL フィルタリング" プロファイルを使用して、"続行" というアクションを実行する例を示します。クライアント側でパケットキャプチャが行われました。HTTP/HTTPS トラフィックの場合、URL プロファイルを使用してセキュリティポリシーにヒットすると、"continue" 応答が web ブラウザに表示されます (以下に示す例では、 http://facebook.comページ )。

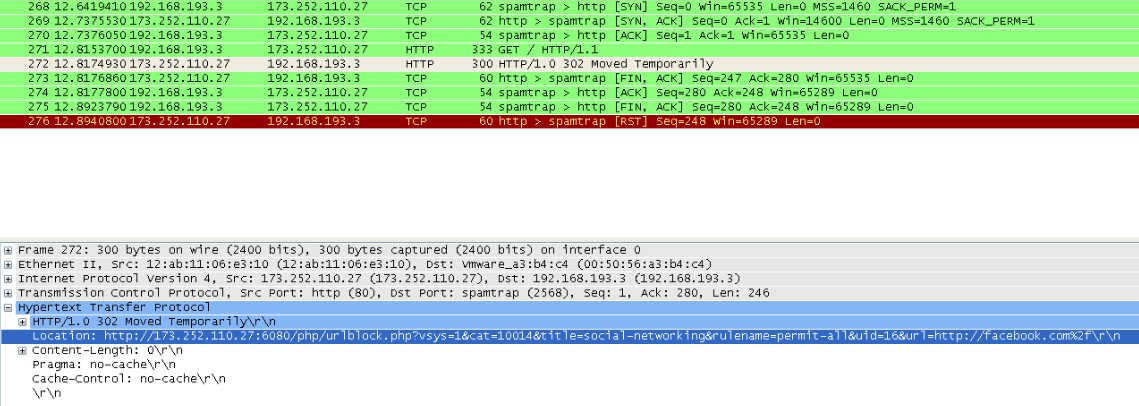

TCP セッションが確立されると (パケット 268-270)、http トラフィックは "continue" アクションで構成された URL カテゴリと一致するので、パロアルトネットワークデバイスは以下のように http 302 リダイレクトメッセージを送信します (パケット番号 272)。このパケットで指定されたリダイレクトの場所は次のとおりです: "http://173.252.110.27:6080/php/urlblock.php?vsys=1&cat=10014&title=social-networking&rulename=permit-all&uid=16&url=http://facebook.com%2f" (web で見られるのと同じ URI上記の例では、ブラウザ)。この URI には、url カテゴリと元の url が含まれます。このパケットが web ブラウザによって受信されると、既存の TCP セッションは破棄されます (パケット番号 276)。

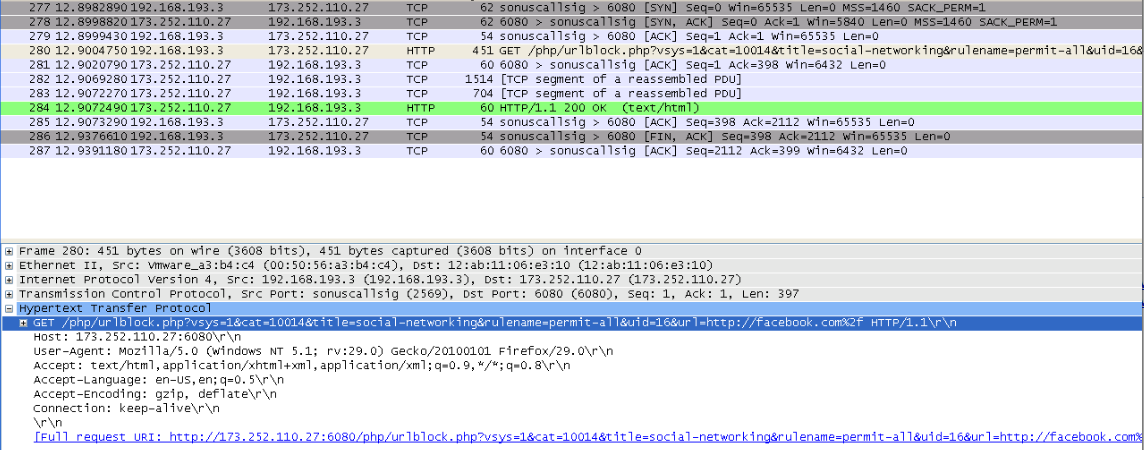

次に、ブラウザは、パロアルトネットワークデバイスから送信された HTTP 302 メッセージで指定されたポート6080を使用して、新しい TCP セッション (パケット 277-279) を開始します。パケット番号280は、web ブラウザから送信された HTTP 要求を示しています。このパケットの http GET メッセージには、http 302 メッセージの場所フィールドから取得されたパスが含まれています。

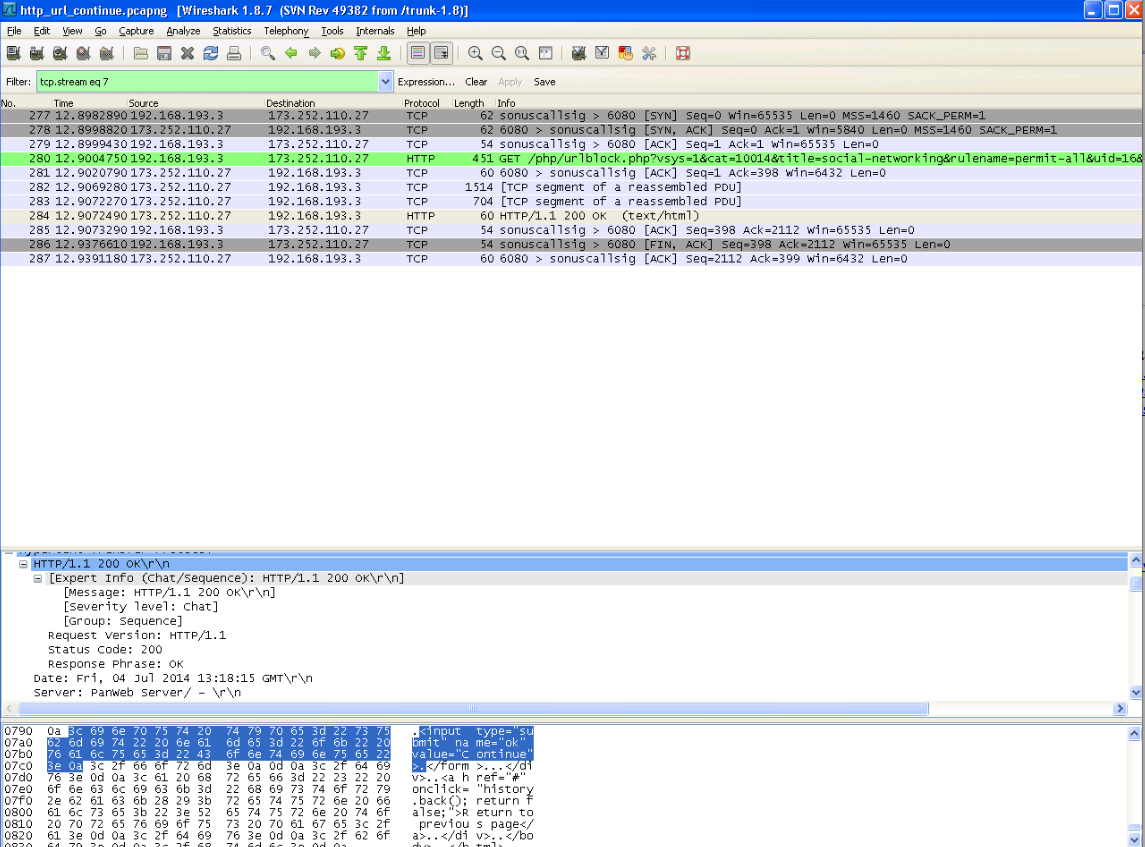

以下に示すセッションでは、パロアルトネットワークデバイスは HTTP 200 OK メッセージ (パケット番号 284) を送信します。このパケットは、"continue" ボタンのための HTML コードを含み、そして、ウェブ・ブラウザーがこの包みを受けるときに、それは、"continue" ページを見せます (この文書の一番上の最初のイメージ):
次の CLI コマンドを使用して、"パノス-web インターフェイス" として認識されるパロアルトネットワークデバイスのセッションを確認します。
> すべてのフィルタソース192.168.193.3 セッションを表示
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ID アプリケーションの状態の種類フラグ Src [スポーツ]/Zone/Proto (翻訳 ip [ポート])Vsys Dst [Dport]/Zone (変換された ip アドレス [ポート])
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1192パノス-ウェブインターフェイスアクティブフロー ND 192.168.193.3 [2569]/Trust/6 (192.168.193.3 [2569]) vsys 1173.252.110.27 [6080]/captive-portal (127.131.1.1 [6180])
[...]

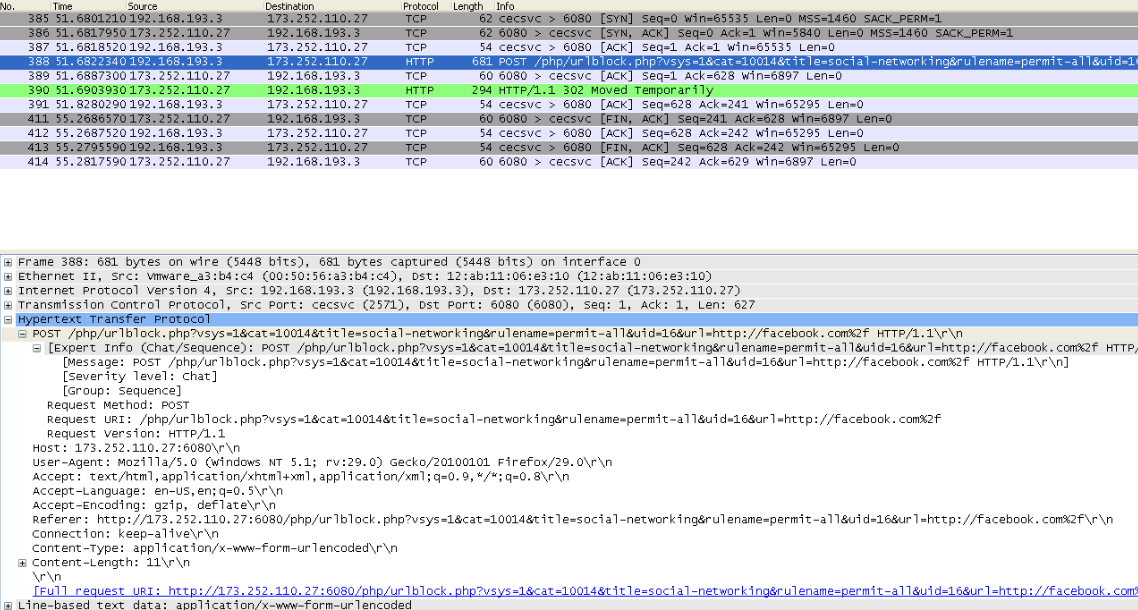

クライアントは、"続行" ボタンを押すと、パロアルトネットワークデバイスは、最終的な宛先に web ブラウザをリダイレクトします。パケット番号388は、エンドユーザーによって "Continue" ボタンが押された瞬間を示し、パケット番号390は、パロアルトネットワーク web サーバーによって生成された HTTP 302 メッセージを示しています (このパケットには、元の http://facebook.com URL が設定このパケットの場所フィールド):
最後に、web ブラウザは、facebook.com web サーバーに対して新しい TCP 接続を直接開始します。
所有者: gbogojevic
