如何确定从链接状态数据库刷新的 Type-5 OSPF 路由
Resolution
概述
在正常情况下, 链路状态数据库中的每个链接状态广告 (LSA) 至少每30分钟更新一次。如果 LSA 在一个小时后未更新, 则假定它不再有效, 并从数据库中删除。lsa 标头中的 LS 年龄字段指示自 lsa 上次更新以来的时间长度。如果 lsa 的年龄达到30分钟, 则原始路由器将通过淹没 lsa 的新实例来刷新 lsa, 并递增 ls 序列号并将 ls 年龄设置为0。如果原始路由器已失败或路由本身被删除, 则 LSA 的年龄将继续增加, 直到达到 MaxAge (1 小时) 的值。此时, 将从数据库中删除 LSA, 因为3600秒是 LS 时代字段可以达到的最大值。为确保所有路由器同时删除 lsa, 而不依赖于同步时钟, lsa 将被重新淹没。所有其他路由器将在看到 MaxAge LSA 被淹没时删除其数据库副本。
本文档说明如何确定从链接状态数据库中删除重新分发到 OSPF 的路由的时间。
详细

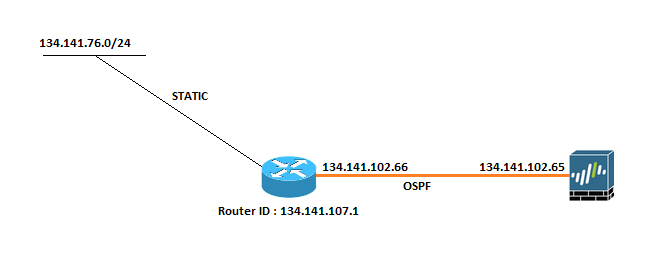

在示例方案中, 帕洛阿尔托网络防火墙已与 eth1/2 接口上的 Cisco 路由器 (路由器 id: 134.141.107.1) 形成邻接。帕洛阿尔托网络 eth1/2 ip 地址为 134.141.102.65, 思科路由器 ip 地址134.141.102.66 在同一网络上。Cisco 路由器将 134.141.76.0/24 静态路由重新分配到 OSPF 中, 并且防火墙将其 LSDB 中的此路由更新为5型外部路由。
>> 显示路由协议 ospf lsdb
虚拟路由器: 默认值 (id 1)
==========
VR 区域 id Orig RTR id LS id LSA 类型序号校验和年龄大小
1 0.0.0.0 134.141.102.65 134.141.102.65 type-1 (路由器) 0x80000001 0x0000366C 907 36
1 0.0.0.0 134.141.102.66 134.141.102.66 type-1 (路由器) 0x80000002 0x0000696F 797 36
1 134.141.107.1 134.141.76.0/24 type-5 (外部) 0x80000061 0x0000F2EA 1721
>> 显示路由协议 ospf dumplsdb
虚拟路由器: 默认值 (id 1)
==========
VR 区域 id Orig RTR id LS id LSA 类型序号校验和年龄大小
1 0.0.0.0 134.141.102.65 134.141.102.65 type-1 (路由器) 0x80000001 0x0000366C 1361 36
选项: [外部]
路由器 LSA 选项: [ASBR]
存根网络: 10.66.24.0 网掩码 255.255.254.0, tos 0, 公制:10
1 0.0.0.0 134.141.102.66 134.141.102.66 type-1 (路由器) 0x80000002 0x0000696F 1251 36
选项: [外部]
路由器 LSA 选项: [ASBR]
中转网络: DR (IP: 10.66.24.22) 接口 10.66.24.70, tos 0, 公制:10
1 134.141.107.1 134.141.76.0/24 type-5 (外部) 0x80000001 0x0000FD29 209
选项: [外部]
掩码 255.255.255.255, 类型 2, tos 0 米: 1, 正向 0.0.0.0, 标记0.0.0。0
当从 cisco 路由器中删除此路由时, cisco 路由器将使用 LS 3600 岁更新此 LSA, 通知其对等方将此路由从数据库中刷新
>> 显示路由协议 ospf lsdb | 匹配134.141.76。0
虚拟路由器: 默认值 (id 1)
==========
VR 区域 id Orig RTR id LS id LSA 类型序号校验和年龄大小
1 134.141.107.1 134.141.76.0/24 type-5 (外部) 0x80000061 0x0000F2EA 3600
>> 显示路由协议 ospf dumplsdb |匹配134.141.76。0
虚拟路由器: 默认值 (id 1)
==========
VR 区域 id Orig RTR id LS id LSA 类型序号校验和年龄大小
1 134.141.107.1 134.141.76.0/24 type-5 (外部) 0x80000001 0x0000FD29 3600
选项: [外部]
掩码 255.255.255.255, 类型 2, tos 0 米: 1, 正向 0.0.0.0, 标记0.0.0。0

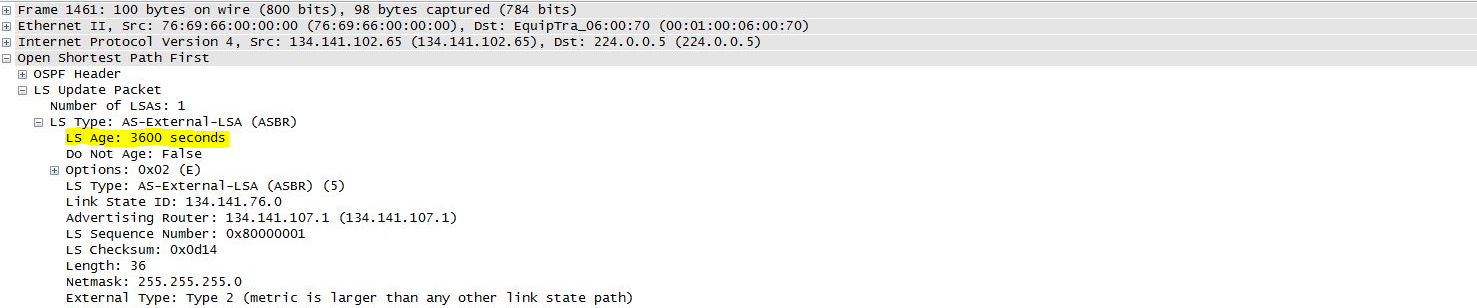

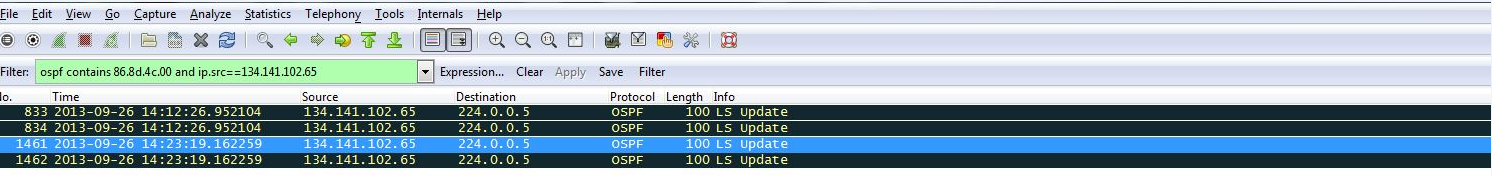

在调试过程中, 可以通过数据包捕获查看相同的信息:
