Verificación de rutas de coste iguales en OSPF

Nota: este artículo se aplica a PAN-OS 5,0, 5,1, 6,0, 6,1.  Se agregó la compatibilidad con el enrutamiento de múltiples paths de igual costo (ECMP) en pan-os 7,0.

Detalles

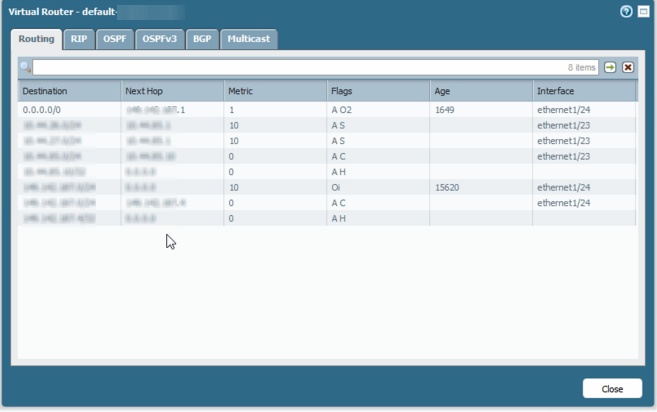

En cualquier dominio OSPF dado, es posible que existan varios paths al mismo destino. En los casos en que todas estas rutas tengan el mismo costo, sólo se inyectará una ruta en la tabla de enrutamiento. En el ejemplo siguiente, el cortafuegos recibe dos paths de costo igual para la ruta predeterminada (0.0.0.0/0), pero sólo se muestra una ruta en la tabla de enrutamiento. La tabla de enrutamiento se puede ver navegando a los enrutadores virtuales de red > y haciendo clic en el vínculo "más estadísticas de tiempo de ejecución" para el enrutador virtual que desea comprobar. La tabla de enrutamiento también se puede verificar desde la CLI mediante el comando "Mostrar ruta de enrutamiento":

Causa

Palo Alto Networks los cortafuegos de próxima generación que ejecutan las versiones de pan-os antes de 7,0 no admiten el enrutamiento de ECMP de igual costo y sólo inyectarán una ruta de costo igual en la tabla de enrutamiento a la vez. Si uno de los paths no está disponible, entonces se inyectará la ruta de costo alternativo igual en la tabla de enrutamiento.

Verificación de

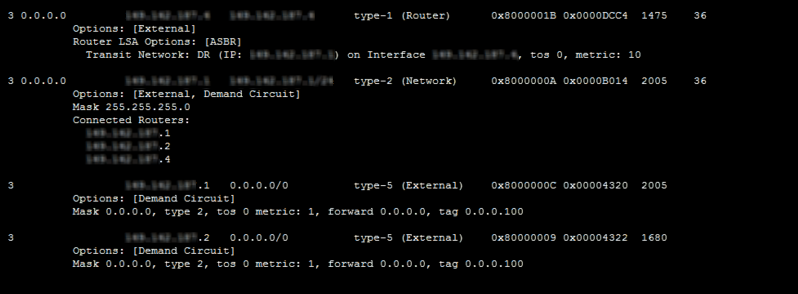

Para comprobar que OSPF está aprendiendo ambas rutas de costo igual, verifique que ambas rutas estén presentes en la base de datos de estado del vínculo OSPF (LSDB). En el ejemplo siguiente, el cortafuegos recibe dos anuncios de estado de vínculo externo (LSA). Estos LSA son ambos anuncios externos tipo 2, con métricas iguales.

El LSDB se puede ver ejecutando el siguiente comando desde la CLI:

> Mostrar el protocolo de enrutamiento OSPF dumplsdb

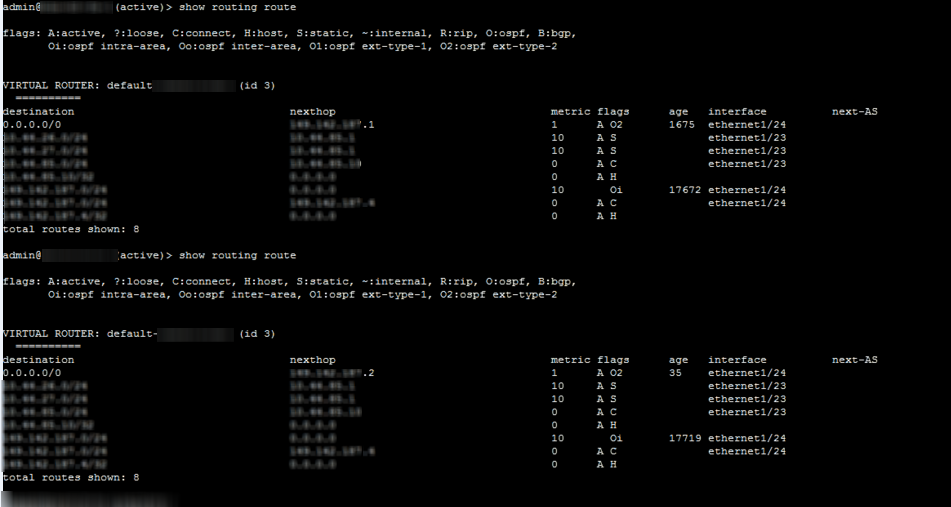

La siguiente captura de pantalla muestra el cambio en la tabla de enrutamiento cuando la ruta seleccionada actualmente se quita de la tabla de enrutamiento. Tenga en cuenta que la segunda ruta de igual costo ahora se inyecta en la tabla de enrutamiento.

Ver también

Para obtener asistencia de configuración de OSPF, consulte Cómo configurar OSPF.

Para obtener información sobre ECMP en PAN-OS 7,0 ver igual costo multipath en pan- os 7,0

Propietario: jperry
