Cómo el Palo Alto Networks Firewall maneja tráfico fragmentado
Resolution
Resumen
Este documento explica cómo Palo Alto Networks firewalls administración el tráfico fragmentado en tres escenarios diferentes.
Escenario A

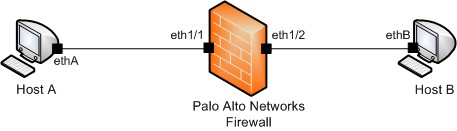

Host A envía un paquete de 1500 bytes IP al Host B.
| Interfaz de | MTU |
|---|---|
| e | 1500 |
| eth1/1 | 1500 |
| ethB | 1500 |
| eth1/2 | 1400 |
El firewall de Palo Alto Networks tiene que fragmentar el tráfico recibido en interfaz 1/1 antes de egressing de interfaz de 1/2.
Si el bit DF está configurado en cabecera IP, el dispositivo Palo Alto Networks no está fragmentando el tráfico, lo descarta y envía ICMP: fragmentación necesaria para el remitente con la MTU esperada.
Contador global, flow_fwd_ip_df, si el bit DF se establece en el encabezado IP:
flow_fwd_ip_df 1 gota 0 flujo reenviar paquetes caídos: MTU excedida pero DF poco presente
Si la broca DF no está establecida en el encabezado IP, el cortafuegos fragmenta el tráfico de acuerdo con el MTU de la interfaz de salida y hacia delante el tráfico de fragmentos a eth1/2.
Lo siguiente aparece en los contadores globales:
longitudes de paquetes hacia adelantados flow_fwd_mtu_exceeded 1 0 información flujo superaron la MTU
flow_ipfrag_frag 2 0 información flujo ipfrag IP fragmentos de transmisión
Escenario B
Host A envía un paquete de 1500 bytes IP al Host B.
| Interfaz de | MTU |
|---|---|
| e | 1400 |
| eth1/1 | 1500 |
| ethB | 1500 |
| eth1/2 | 1500 |
Host A debe fragmentar el paquete IP para que coincida con su e interfaz MTU.
Los paquetes fragmentados llegará el eth1/1 del Palo Alto Networks Firewall.
Tráfico fragmentado que montarla primero para la inspección, antes de ser enviada a la salida de la interfaz eth1/2 según salida MTU. Montaje se realiza estrictamente para la inspección de contenido, no para el reenvío de tráfico. Tenga en cuenta que los fragmentos se transmitirá hacia fuera en orden, no necesariamente el orden en que fueron recibidas.
Contadores globales:
flow_ipfrag_recv 4 1 información flujo ipfrag IP fragmentos de recibido
flow_ipfrag_free 2 0 información flujo ipfrag IP fragmentos de libertad después de la desfragmentación
desfragmentación flow_ipfrag_merge 2 0 información flujo ipfrag IP completado
flow_ipfrag_frag 4 1 información flujo ipfrag IP fragmentos de transmisión
