会话设置因会话哈希冲突错误而失败
65736
Created On 09/25/18 19:22 PM - Last Modified 03/26/21 16:47 PM
Symptom
Environment
- PAN-OS
- NAT
Cause
在 Palo Alto 网络上 firewall ，会话由两个单向流定义，每个流均由 6 个密钥唯一识别：源地址、目的地地址、源端口、目的地端口、协议和安全区
A firewall 。 当这种情况发生时， firewall 将丢弃传入的包并增量称为session_hash_insert_duplicate的全球计数器。
在接下来的两个图表中，您可以看到此会话与两个呼叫的碰撞行为 SIP 。 每个图表都包括一部本地电话 firewall 和一部远程电话。此外，我们还列举了客户端服务器流的网络腿以及 IP UDP 每个数据包的地址和端口信息。

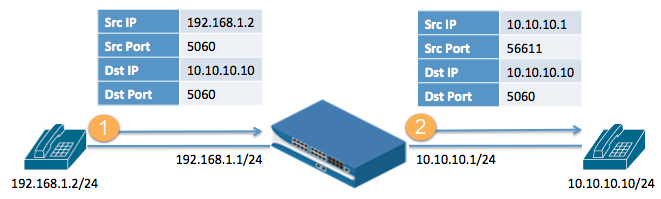

- 本地电话 （192.168.1.2） 拨打 SIP 源和目的地 UDP 端口为 5060 的远程电话 （10.10.10.10）。
- 出站流量匹配源 NAT policy firewall ，将源转换 IP 为 10.10.10.1，源端口转换为 56611。 firewall然后创建一个具有两个单向流的会话。在这里，我们可以看到 SIP 第一届会议创建的会话详细信息 firewall 。
> show session id 27954 Session 27954 c2s flow: source: 192.168.1.2 [l3-trust] dst: 10.10.10.10 proto: 17 sport: 5060 dport: 5060 state: ACTIVE type: FLOW src user: unknown dst user: unknown s2c flow: source: 10.10.10.10 [l3-untrust] dst: 10.10.10.1 proto: 17 sport: 5060 dport: 56611 state: ACTIVE type: FLOW src user: unknown dst user: unknown

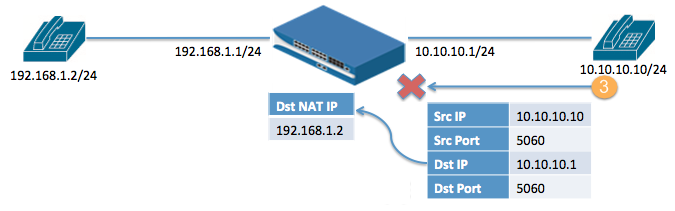

- A 第二个连接是由远程电话尝试后不久。 此连接用于 firewall IP 10.10.10.1 的地址。 firewall其入站目的地 NAT policy 配置为内部电话地址 IP 192.168.1.2。这个电话从来没有建立， 但为什么？
运行筛选的数据包捕获后，我们看到 firewall SIP INVITE 正在从 10.10.10.10 丢弃数据包。
全球计数器表示，掉落发生在会话创建过程中，并且是由会话哈希碰撞引起的。
> show counter global filter delta yes packet-filter yes Global counters: Elapsed time since last sampling: 9.170 seconds name value rate severity category aspect description -------------------------------------------------------------------------------- session_allocated 1 0 info session resource Sessions allocated session_freed 1 0 info session resource Sessions freed session_install_error 1 0 warn session pktproc Sessions installation error session_install_error_s2c 1 0 warn session pktproc Sessions installation error s2c session_hash_insert_duplicate 1 0 warn session pktproc Session setup: hash insert failure due to duplicate entry
将 firewall 10.10.10.10 的呼叫与入站目的地匹配 NAT policy ，并将目的地 IP 地址从 10.10.10.1 翻译为 192.168.1.2。 当 firewall 尝试创建会话时，它会检查会话哈希是否与现有的 c2 或 s2c 流匹配。
如果我们比较第一个会话的 c2s 流和失败会话的预期 s2c 流，我们有以下几个：
| c2s流： 来源：192.168.1.2[l3-信任 ]dst：10.10.10.10 原：17 运动：5060 dport：5060 状态： ACTIVE 类型：srcFLOW 用户：未知 dst用户：未知 | s2c流量： 来源：192.168.1.2[l3-信任 ]dst：10.10.10.10 原：17 运动：5060 dport：5060 状态： ACTIVE 类型：srcFLOW 用户：未知 dst用户：未知 |
请注意, 这两个流是相同的。 如果 firewall 创建了第二个会话，则无法识别用于匹配数据包的流。firewall由于这一冲突，该会议不会创建第二届会议。
Resolution
此行为可以以独特的方式表现出来, 具体取决于实现。 对于此场景，用户可以 NAT 重新配置其源从动态 IP 和端口到 静态 NAT。 这将允许第二个调用匹配初始 s2c 流，而不是创建一个新的会话由 firewall 。
当全球柜台看到session_hash_insert_duplicate时，请记住 NAT 政策如何影响与现有流量相匹配的新会话。
