ルーティングフラグについて
Resolution
内部フラグを持つルート
ルートがルーティングテーブルに "~" というフラグを付けてインストールされると、インスタンスが存在します。
フラグ "~" とは、これが内部ルートであることを意味します。
この記事では、内部フラグを使用したルートの説明に焦点を当てます。
ルーティングプロトコルへのルートの再配布
ルートを BGP や OSPF などのルーティングプロトコルに再配布するには、2つの方法があります。
方法 1
再配布プロファイルを作成し、再配布ルールでこのプロファイルを使用します。スクリーンショットの詳細については、こちら をご覧ください。
方法 2
再配布プロファイルを作成せずに、再配布ルール内のルートを直接指定します。これは主に、ルーティングテーブルに存在しないルートやホストルートをアドバタイズする必要がある場合に使用されます。スクリーンショットの詳細については、こちら をご覧ください。
方法2を使用してルートを別のルーティングプロトコルに再分散すると、"~" というフラグを持つルーティングテーブル内にルートが作成され、これが配布目的でのみ作成される内部ルートになります。
以下に、この動作を示すスクリーンショットをいくつか示します。

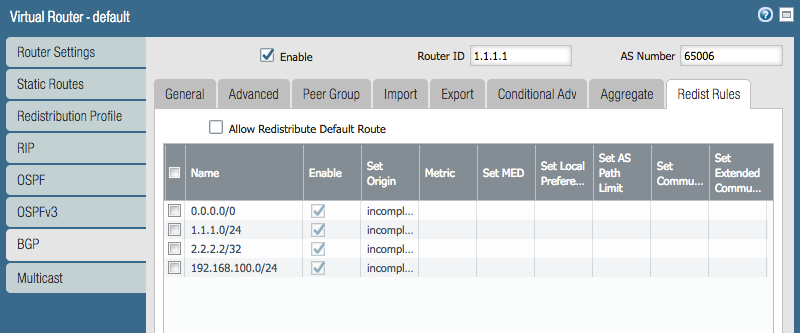

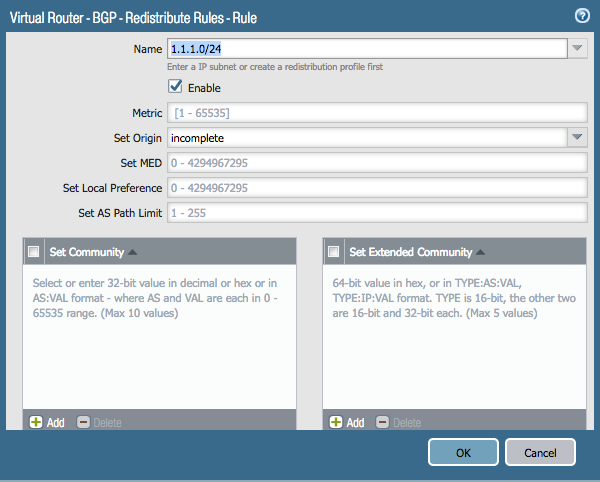

BGP の再配布ルールで直接指定されたルート (再配布プロファイルなし):

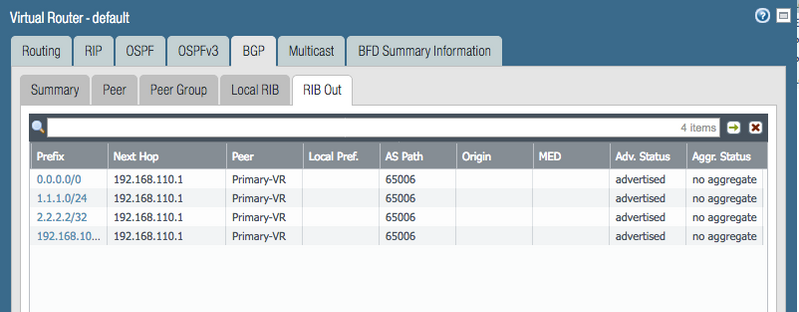

BGP を介してピアにアドバタイズされるルート。

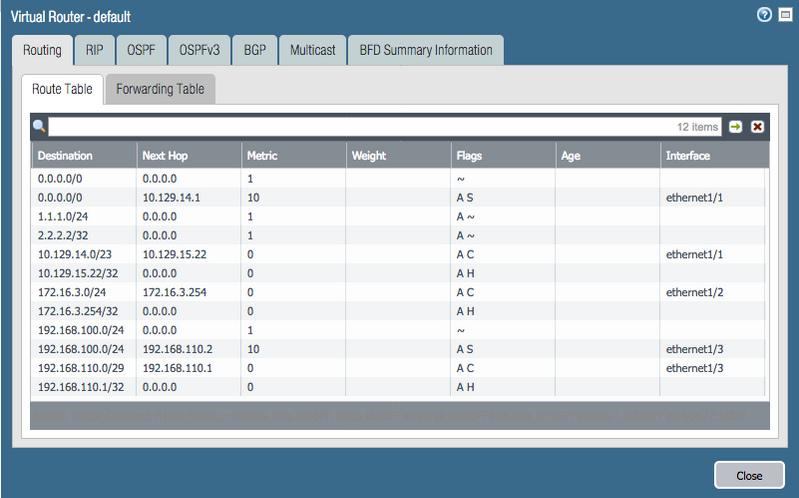

ルートは再配布プロファイルを使用せずに再配布ルールで直接指定されているため、これらのルートは "~" というフラグを持つルーティングテーブルにインストールされます。
フラグ "~" とは、これが再配布の目的でのみ使用される内部ルートであることを意味するため、これらのルートは転送テーブルにはインストールされません。したがって、実際のルーティングに影響を与えたり、デバイス上の任意のルートを妨げることはありません。

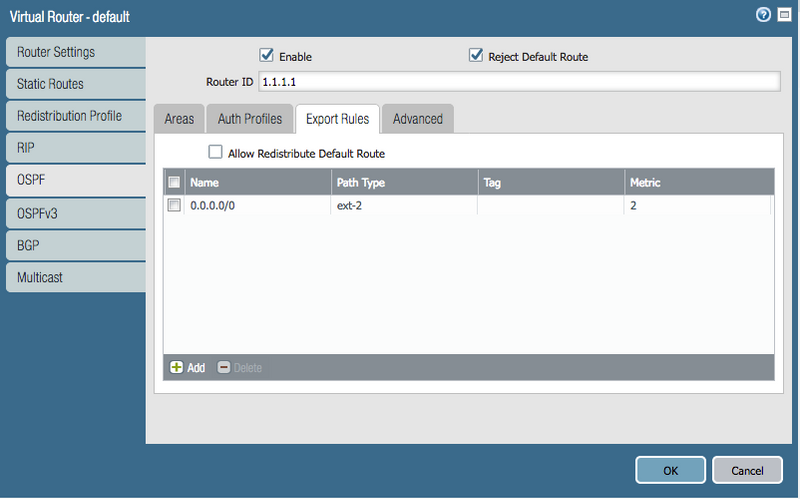

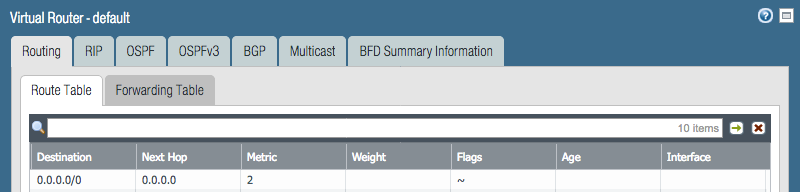

これは、BGP とだけではなく、他のルーティングプロトコルでも OSPF の例です。再配布プロファイルを使用せずにエクスポートルールで直接ルートを指定すると、フラグ "~" を付けてインストールされますが、デバイス上の実際のルーティングには影響しません。
