Comprendre l'indicateur de routage ~

Itinéraires avec un drapeau interne

Il existe des instances lorsque l'itinéraire est installé dans la table de routage avec l'indicateur comme "~"

Flag "~" signifie qu'il s'agit d'un itinéraire interne.

Cet article se concentre sur l'explication d'un itinéraire avec un drapeau interne.

Redistribution d'un itinéraire vers le protocole de routage

Il existe deux façons de redistribuer un itinéraire dans le protocole de routage comme BGP ou OSPF.

Méthode n ° 1

Créez un profil de redistribution, puis utilisez ce profil dans les règles de redistribution. Pour des informations détaillées par le biais de captures d'écran, veuillez cliquer ici.

Méthode n ° 2

Spécifiez directement l'itinéraire dans la règle de redistribution sans créer de profil de redistribution. Ceci est principalement utilisé lorsque nous avons à la publicité d'un itinéraire qui n'est pas présent dans la table de routage ou de la publicité d'un itinéraire hôte. Pour des informations détaillées par le biais de captures d'écran, veuillez cliquer ici.

Lorsqu'un itinéraire est redistribué dans un autre protocole de routage à l'Aide de la méthode 2, il existe un itinéraire créé dans une table de routage avec l'indicateur comme «~», ce qui signifie qu'il s'agit d'un itinéraire interne créé uniquement pour le but de la redistribution.

Voici quelques-unes des captures d'écran montrant ce comportement:

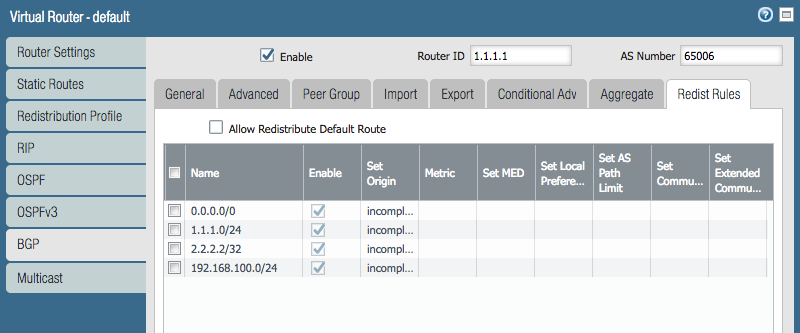

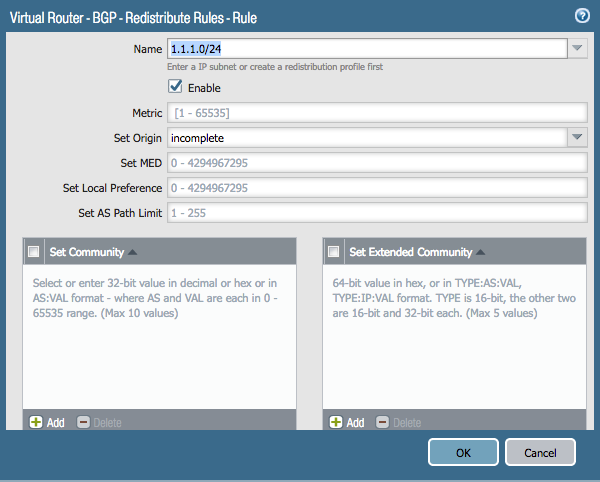

Itinéraires spécifiés directement dans la règle de redistribution de BGP (sans profil de redistribution):

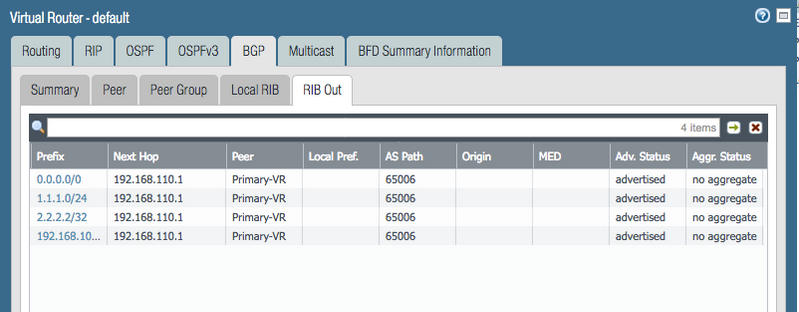

Itinéraires étant annoncés à l'homologue par BGP.

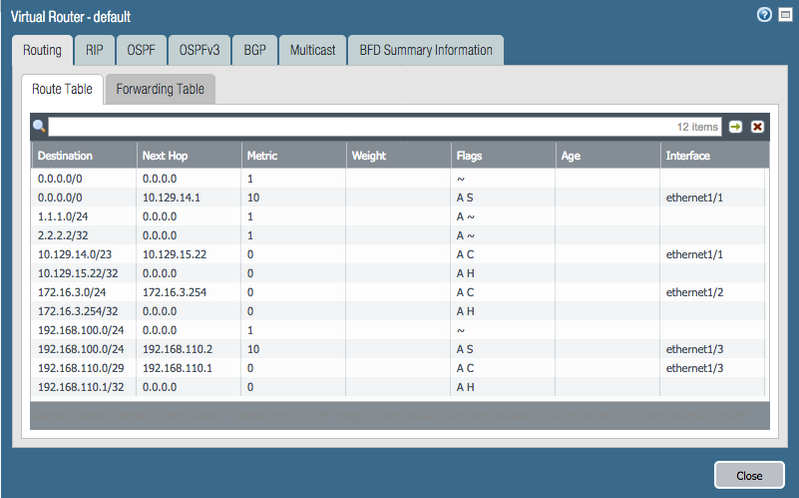

Étant donné que les itinéraires ont été directement spécifiés dans les règles de redistribution sans utiliser le profil de redistribution, ces itinéraires sont installés dans la table de routage avec l'indicateur «~»:

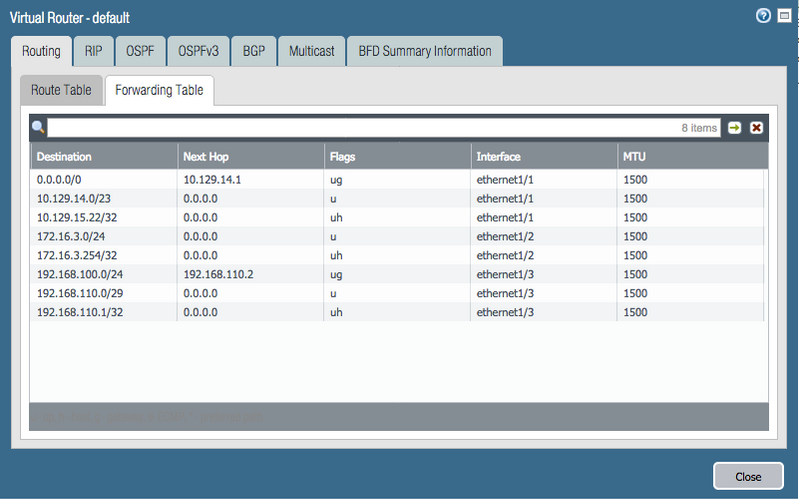

Flag "~" signifie qu'il s'agit d'un itinéraire interne utilisé uniquement pour la redistribution, par conséquent, ces itinéraires ne sont pas installés dans le tableau de transfert par conséquent, n'affectent pas le routage réel ou entravent avec les itinéraires sur l'appareil:

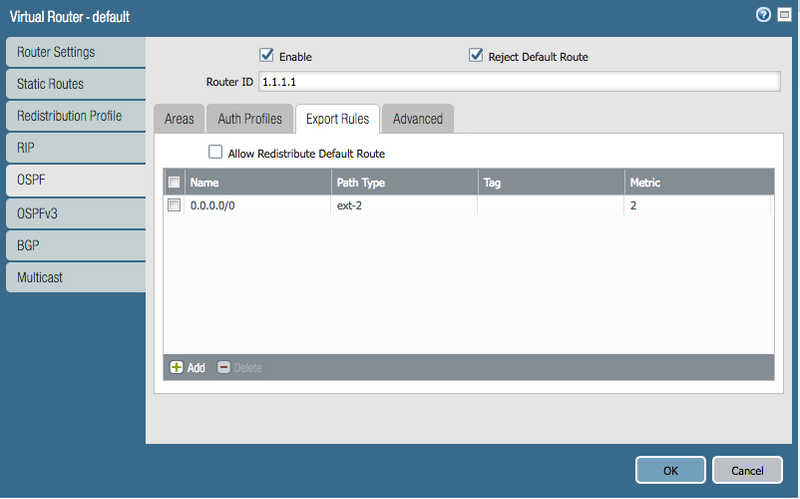

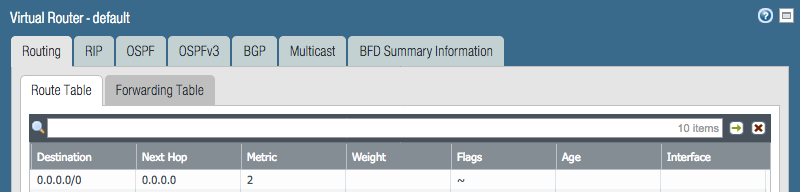

Ce n'est pas seulement avec BGP, mais avec d'autres protocoles de routage par exemple OSPF trop. Si nous spécifions l'itinéraire directement dans la règle d'exportation sans employer le profil de redistribution, il sera installé avec l'indicateur "~" mais n'affecte aucun routage réel sur l'appareil:
