Descripción del indicador de enrutamiento ~

Rutas con bandera interna

Hay instancias cuando la ruta se instala en la tabla de enrutamiento con el flag como "~"

La bandera "~" significa que se trata de una ruta interna.

Este artículo se centra en explicar una ruta con una bandera interna.

Redistribuir una ruta al Protocolo de enrutamiento

Hay dos maneras de redistribuir una ruta en el protocolo de enrutamiento como BGP o OSPF.

Método 1

Cree un perfil de redistribución y, a continuación, utilice este perfil en reglas de redistribución. Para información detallada a través de screenshots, por favor haga clic aquí.

Método 2

Especifique directamente la ruta en la regla de redistribución sin crear un perfil de redistribución. Esto se utiliza principalmente cuando tenemos que anunciar una ruta que no está presente en la tabla de enrutamiento o publicitar una ruta de host. Para información detallada a través de screenshots, por favor haga clic aquí.

Cuando una ruta es redistribuida a otro protocolo de enrutamiento usando el método 2, hay una ruta creada en una tabla de enrutamiento con Flag como "~" lo que significa que esta es una ruta interna creada sólo para propósitos de redistribución.

A continuación se muestran algunas de las capturas de este comportamiento:

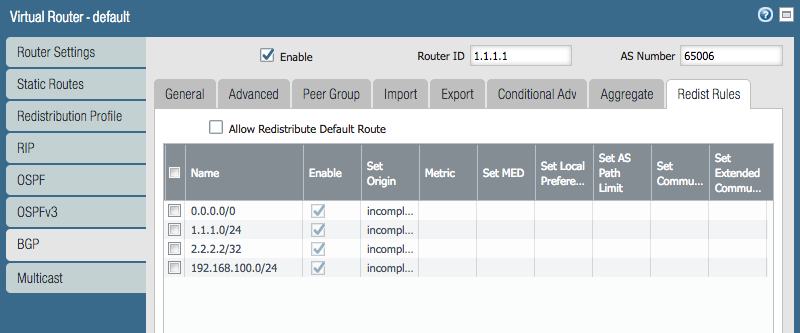

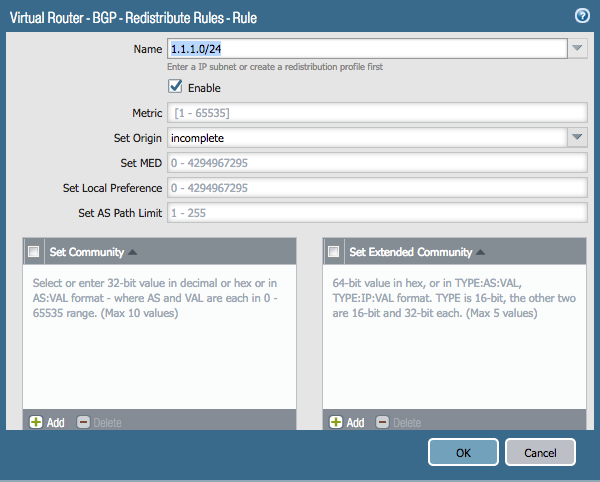

Rutas especificadas directamente en la regla de redistribución de BGP (sin perfil de redistribución):

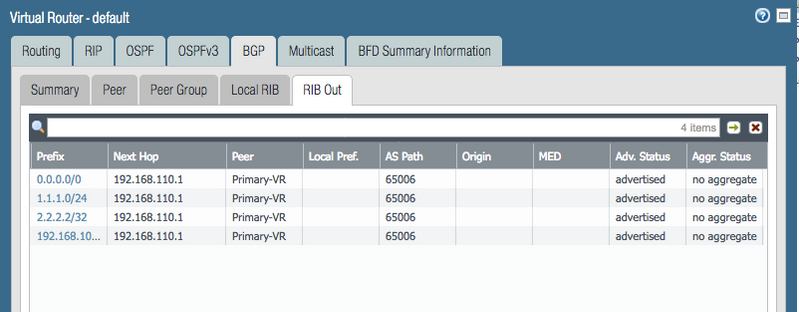

Rutas que se anuncian al peer a través de BGP.

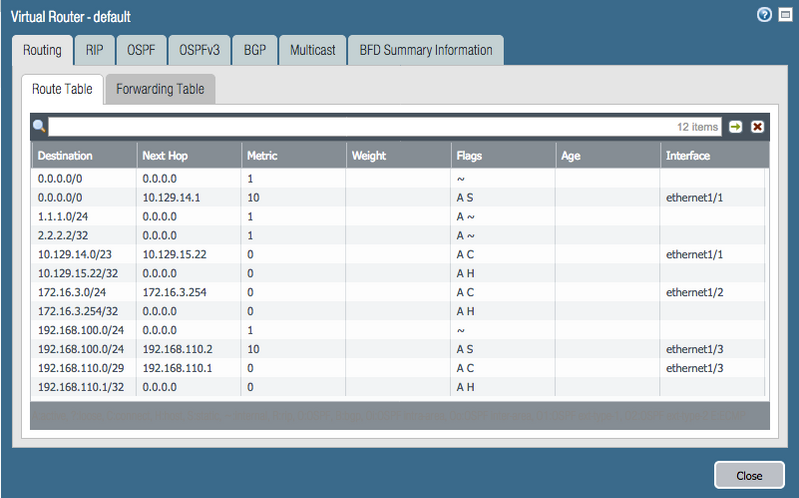

Dado que las rutas se especificaban directamente en las reglas de redistribución sin hacer uso del perfil de redistribución, estas rutas se instalan en la tabla de enrutamiento con el flag "~":

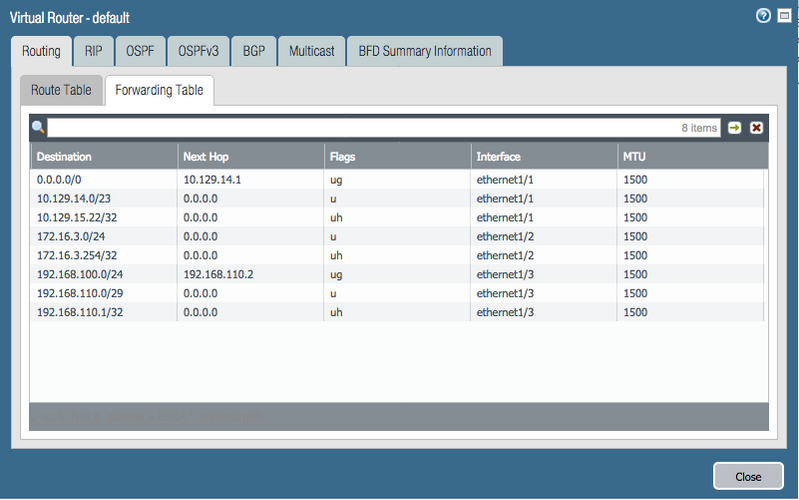

Flag "~" significa que se trata de una ruta interna utilizada sólo para el propósito de redistribución por lo tanto, estas rutas no están instaladas en la tabla de reenvío por lo tanto, no afectan el enrutamiento real o dificultan cualquier ruta en el dispositivo:

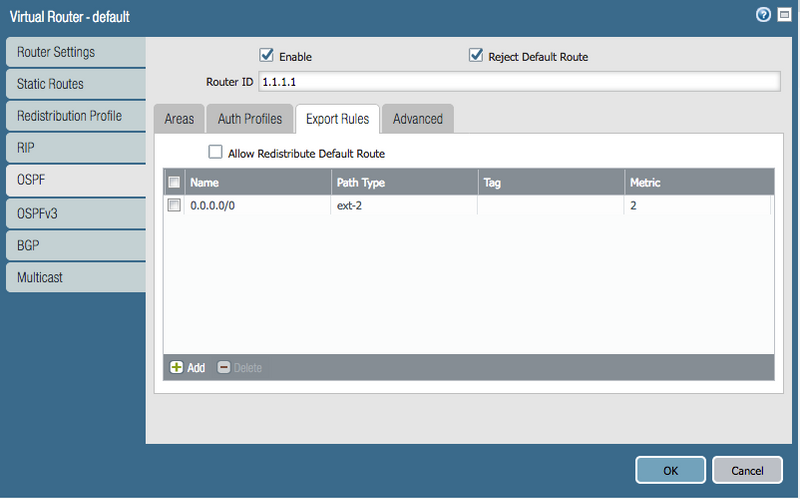

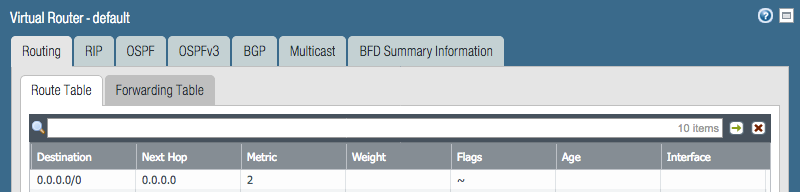

Esto no es sólo con BGP pero con otros protocolos de enrutamiento, por ejemplo, OSPF también. Si especificamos Route directamente en la regla de exportación sin utilizar el perfil de redistribución, se instalará con el indicador "~" pero no afectará a ninguna ruta real en el dispositivo:
