Das Verständnis von Routing-Flagge ~
Resolution
Routen mit interner Flagge
Es gibt Fälle, in denen die Route in der Routing-Tabelle mit Flag als "~" installiert wird
Flagge "~" bedeutet, dass es sich um eine interne Route handelt.
Dieser Artikel konzentriert sich darauf, eine Route mit einer internen Flagge zu erklären.
Umverteilung einer Route in das Routing-Protokoll
Es gibt zwei Möglichkeiten, eine Route in das Routing-Protokoll wie BGP oder OSPF umzuverteilen.
Methode 1
Erstellen Sie ein umverteilungs Profil, dann verwenden Sie dieses Profil in umverteilungs Regeln. Detaillierte Informationen über Screenshots finden Sie hier.
Methode 2
Geben Sie die Route in der umverteilungs Regel direkt an, ohne ein umverteilungs Profil zu erstellen. Dies wird vor allem dann verwendet, wenn wir für eine Route werben müssen, die nicht in der Routing-Tabelle vorhanden ist oder eine Host-Route anwirbt. Detaillierte Informationen über Screenshots finden Sie hier.
Wenn eine Route mit Method 2 in ein anderes Routing-Protokoll umverteilt wird, gibt es eine Route, die in einer Routing-Tabelle mit Flag als "~" erstellt wird, was bedeutet, dass es sich um eine interne Route handelt, die nur für umverteilungs Zwecke erstellt
Im folgenden sind einige der Screenshots, die dieses Verhalten zeigen:

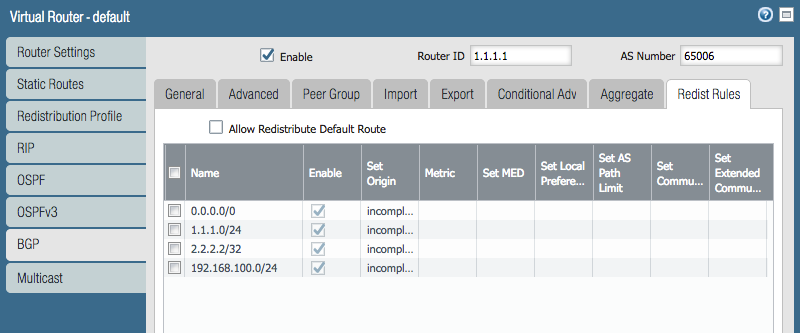

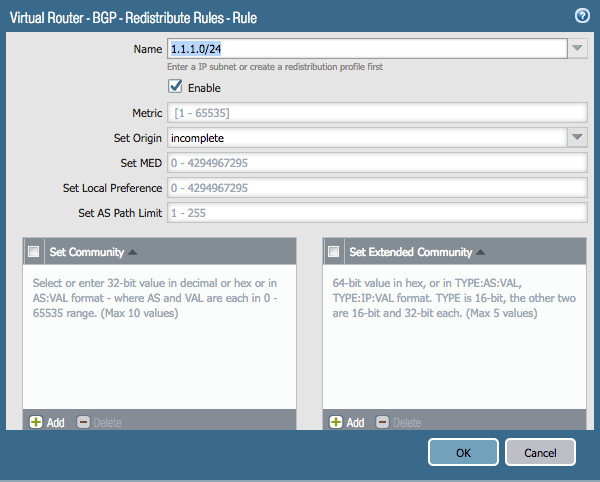

Routen, die direkt in der umverteilungs Regel von BGP (ohne umverteilungs Profil) angegeben sind:
Routen, die über BGP an den Peer beworben werden.

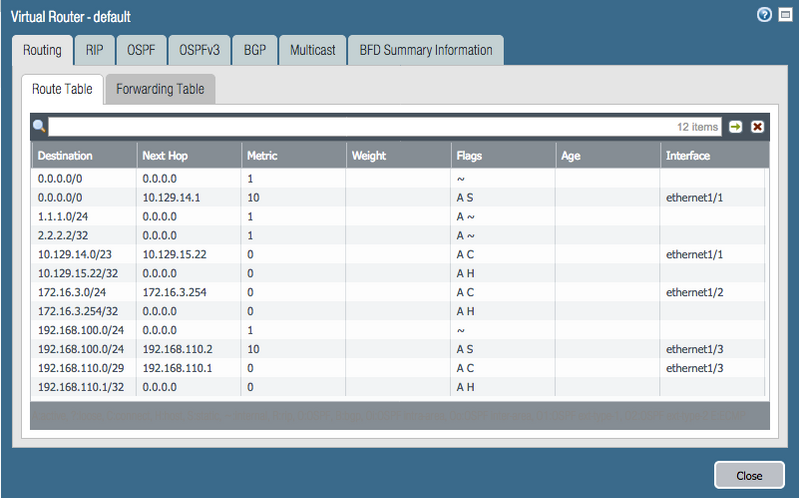

Da die Routen direkt in umverteilungs Regeln festgelegt wurden, ohne dass das umverteilungs Profil genutzt wurde, werden diese Routen in der Routing-Tabelle mit der Flagge "~" installiert:
Flagge "~" bedeutet, dass es sich um eine interne Route handelt, die nur für umverteilungs Zwecke verwendet wird. Daher sind diese Routen nicht in der Weiterleitungs Tabelle installiert, haben keinen Einfluss auf das tatsächliche Routing oder behindern mit irgendwelchen Routen auf dem Gerät:

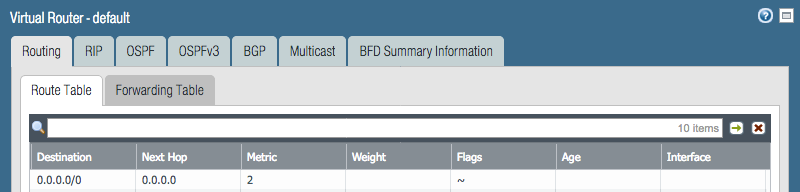

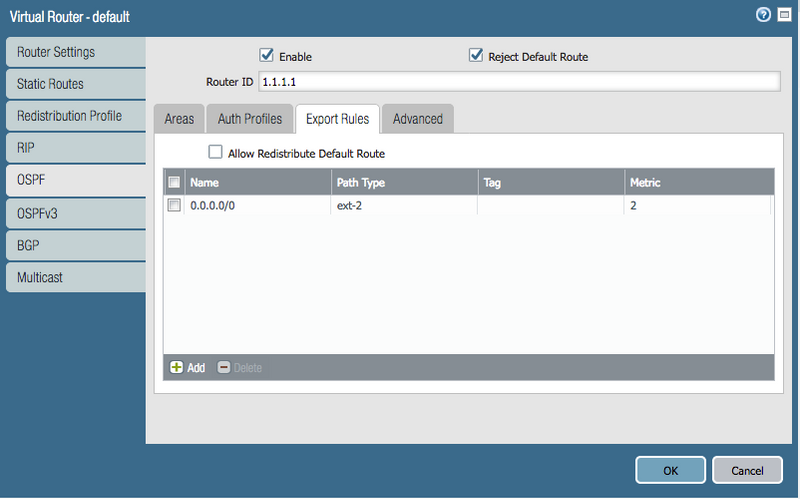

Dies ist nicht nur mit BGP, sondern auch mit anderen Routing-Protokollen, z.b. OSPF, zu tun. Wenn wir die Route direkt in der Export Regel angeben, ohne das umverteilungs Profil zu verwenden, wird Sie mit Flag "~" installiert, hat aber keinen Einfluss auf die tatsächliche Routing-Funktion auf dem Gerät:
