アクティブおよびパッシブ設定での LACP 伝送速度

75091
Created On 09/25/18 19:21 PM - Last Modified 06/13/23 13:39 PM


Symptom


ファイアウォールがパッシブまたはアクティブに設定されている場合の LACP 伝送速度の予想される動作は何ですか?



Resolution


RFC に従って:

デバイスの伝送速度が異なる場合は、それぞれのピアのレートが使用されます。 パッシブモードのポートは、パートナーがアクティブモードでない限り、通常は LACP メッセージを送信しません。ということは、話しかけられない限り話すことはありません。としては、アクティブなファイアウォールで話されている私は、パッシブファイアウォール (送信) を話すことを期待することを意味します。



以下は、Cisco とのピアリングの例として、異なるシナリオを与えられた動作です。



1) PA パッシブスロー & シスコアクティブ高速



Cisco は遅い率 (同輩率) と送る;PA は、パッシブに設定されているにもかかわらず、高速レート (ピアレート) で送信します。

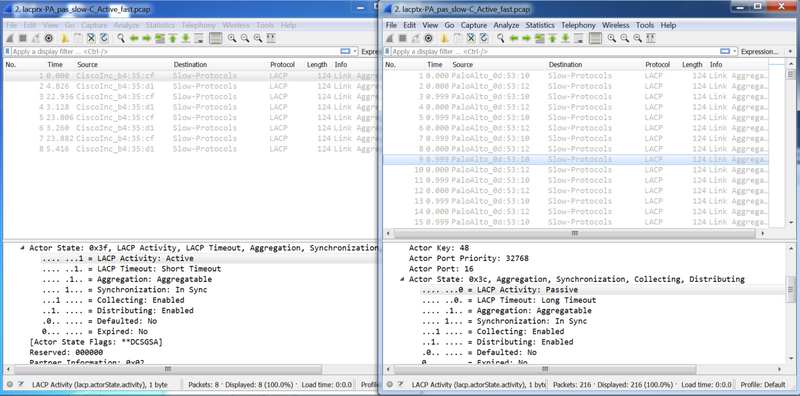

スクリーンショット2016-10-18 で11.17.50

2) PA パッシブ高速 & シスコアクティブ高速



Cisco は速い率 (同輩率) と送る;PA は、パッシブに設定されているにもかかわらず、高速レート (ピアレート) で送信します。

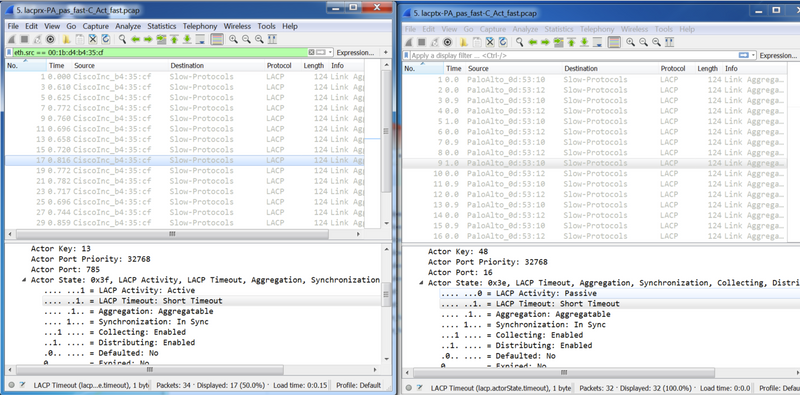

スクリーンショット2016-10-18 で11.12.43



3) PA アクティブ高速 & シスコパッシブスロー



Cisco は速い率 (同輩率) と送る ;PA は遅い率 (同輩率) と送る。

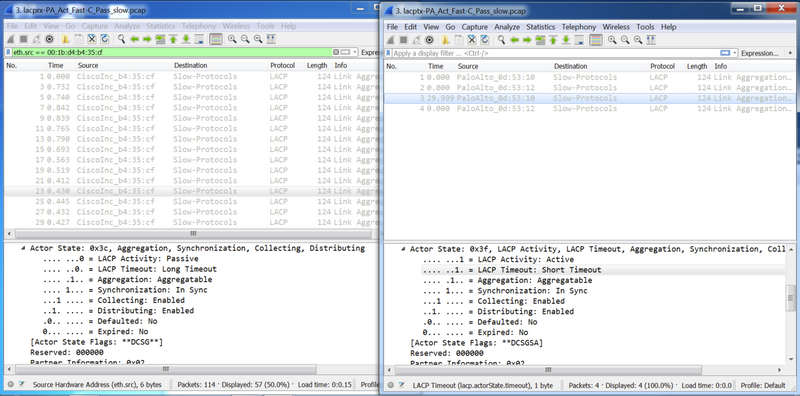

スクリーンショット2016-10-18 で11.23.36



4) PAアクティブスロー & シスコパッシブスロー



Cisco は遅い率 (同輩率) と送る ;PA は遅い率 (同輩率) と送る。

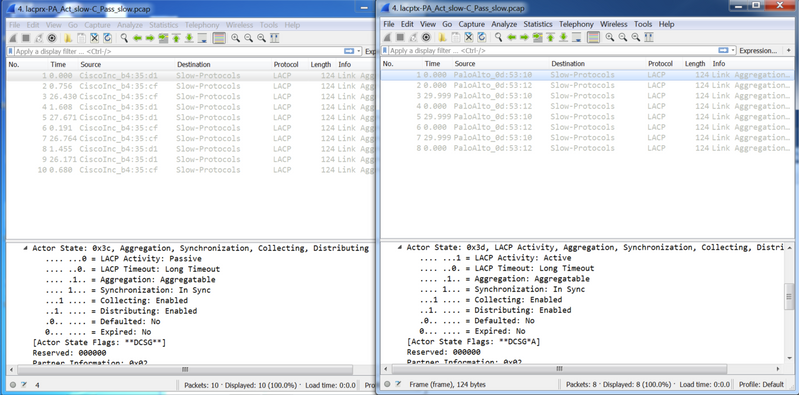

スクリーンショット2016-10-18 で11.25.26



5) PAパッシブスロー & シスコアクティブスロー



Cisco は遅い率 (同輩率) と送る ;PA は遅い率 (同輩率) と送る。

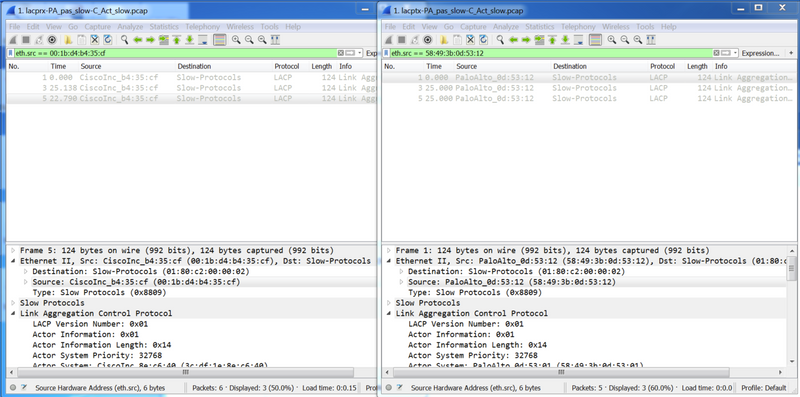

スクリーンショット2016-10-18 で11.29.32



6) PAパッシブ高速 & シスコアクティブスロー



シスコは速い速度で送信するようだ (<1sec).></1sec).> PA は遅いレート (ピアレート) で送信します。

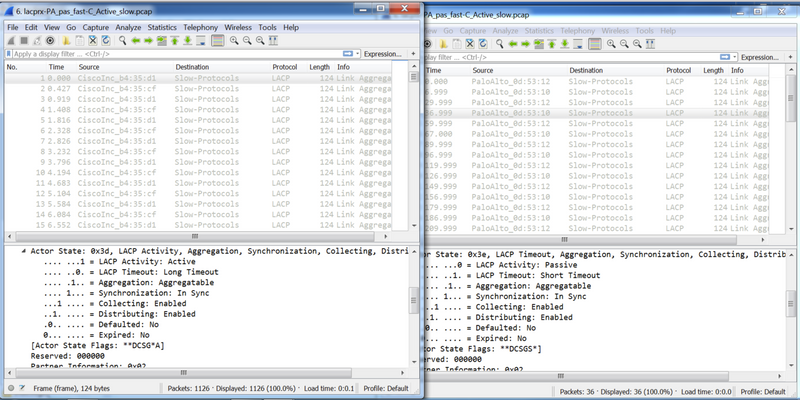

スクリーンショット2016-10-18 で12.51.52





7) PA パッシブスロー & シスコパッシブスロー



それらのどれも通信を開始するようにトラフィックはありません。



8) PA パッシブ高速 & シスコパッシブ高速



それらのどれも通信を開始するようにトラフィックはありません。



要約すると。



+ + LACP レートはパッシブモードで適用可能です。アクティブかパッシブかにかかわらず、ピアのレートを使用してパケットを送信します。アクティブまたはパッシブは、単に最初のパケットを送信する人を指示します。パケットの伝送速度には影響を及ぼしません。 我々は受動的なシナリオに積極的に持っているように、s の長い、伝送速度のための同じルールがアクティブにアクティブにとして適用される、我々はまだピアのレートを使用して送信します。

+ +アクターとピア間の最初のネゴシエーションが完了すると、転送レートはピアによって設定された値に基づいて行われます。たとえば、アクター (自分) が低速に設定されていて、ピアが fast に設定されている場合、アクターは高速でパケットを送信し、パケットを低速で受信します。
