Taux de transmission LACP dans les paramètres actifs et passifs

75091
Created On 09/25/18 19:21 PM - Last Modified 06/13/23 13:39 PM


Symptom


Quel est le comportement attendu pour le taux de transmission LACP lorsque notre pare-feu est réglé sur passif ou actif?



Resolution


Selon RFC:

Si les appareils ont des taux de transmission différents, chacun utilise le taux de son homologue. UN port en mode passif ne transmet généralement pas de messages LACP à moins que son partenaire ne soit en mode actif; c'est, il ne parlera pas à moins de parler. Ce qui signifie que je ne m'attends à ce que le pare-feu passif de parler (transmettre) comme il a été parlé par le pare-feu actif.



Ci-dessous est le comportement donné différents scénarios lors de peering avec Cisco à titre d'exemple:

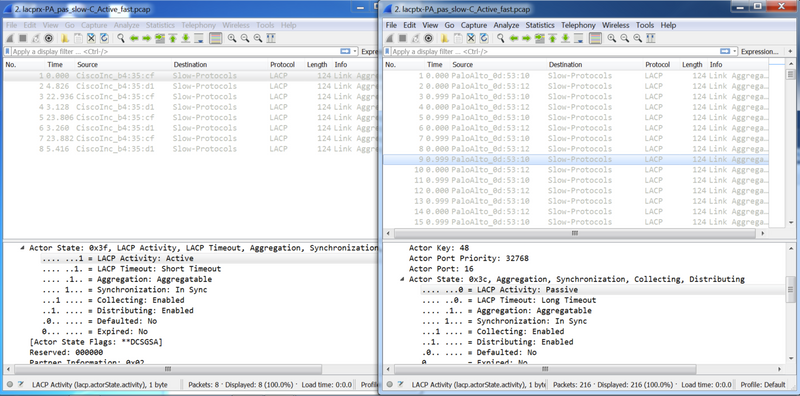

1) PA passif lent & Cisco active Fast



Cisco envoie avec une vitesse lente (taux pair); PA envoie avec le taux rapide (taux pair), même si elle est réglée sur passive.



Capture d'Écran 2016-10-18 à 11.17.50. png

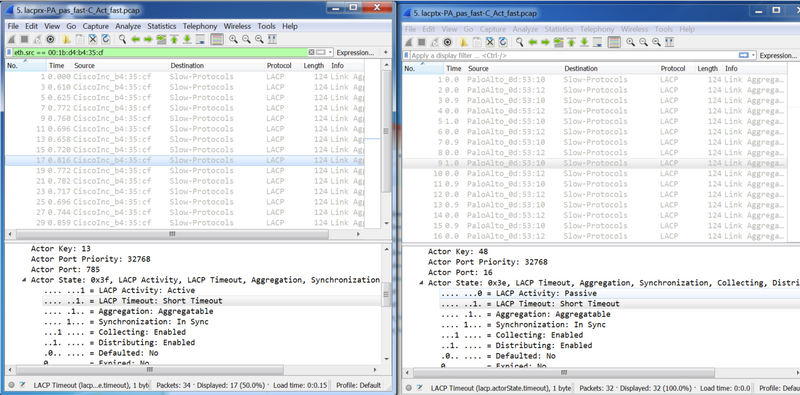

2) PA passive Fast & Cisco actif rapide



Cisco envoie avec le taux rapide (taux pair); PA envoie avec le taux rapide (taux pair), même si elle est réglée sur passive.



Capture d'Écran 2016-10-18 à 11.12.43. png



3) PA active Fast & Cisco passive Slow



Cisco envoie avec le taux rapide (taux pair) ; PA envoie avec un taux lent (taux pair).



Capture d'Écran 2016-10-18 à 11.23.36. png

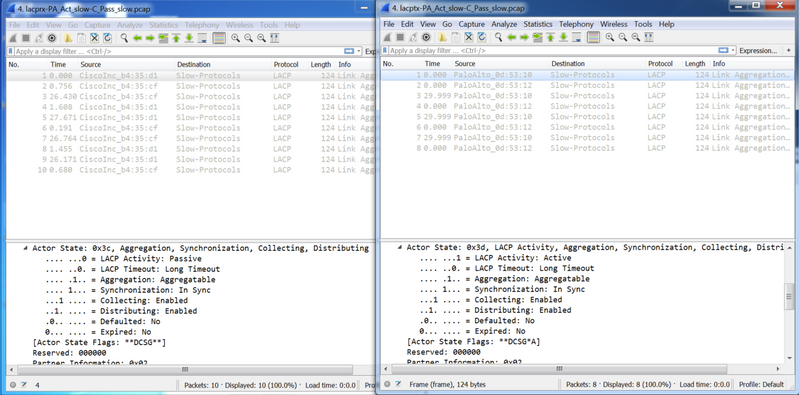

4) PA active Slow & Cisco lent passif



Cisco envoie avec un taux lent (taux pair) ; PA envoie avec un taux lent (taux pair).



Capture d'Écran 2016-10-18 à 11.25.26. png

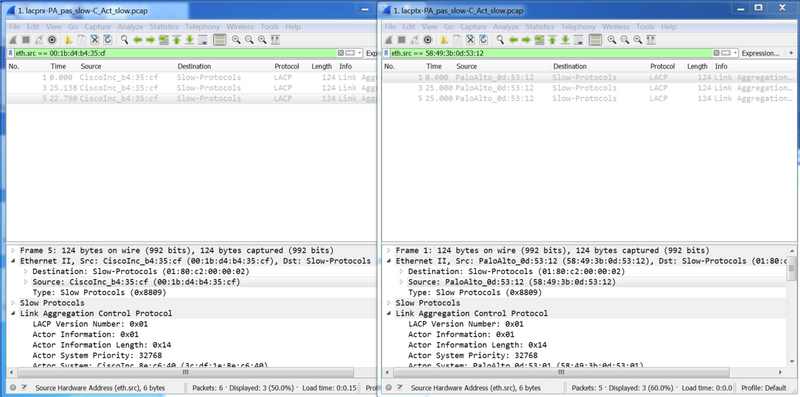

5) PA passive Slow et Cisco active Slow



Cisco envoie avec un taux lent (taux pair) ; PA envoie avec un taux lent (taux pair).



Capture d'Écran 2016-10-18 à 11.29.32. png

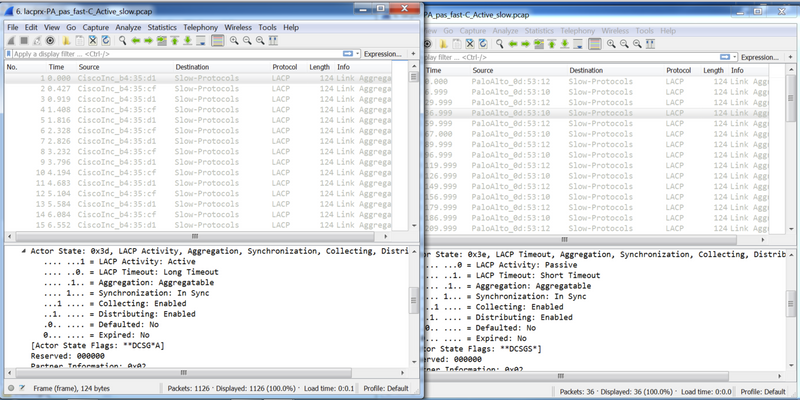

6) PA passive Fast & Cisco actif lent



Cisco semble envoyer à un rythme rapide (<1sec).></1sec).> PA envoie à une vitesse lente (taux pair).



Capture d'Écran 2016-10-18 à 12.51.52. png





7) PA passive Slow & Cisco passive Slow



Pas de trafic car aucun d'entre eux initier la communication.



8) PA passive Fast & Cisco passive Fast



Pas de trafic car aucun d'entre eux initier la communication.



En Résumé :



+ + LACP taux est applicable en mode passif. It n'a pas d'importance si elle est active ou passive, nous allons encore transmettre des paquets en utilisant le taux de l'homologue. Actif ou passif dicte simplement qui envoie le premier paquet. Il n'a pas d'incidence sur le taux de transmission des paquets. As longtemps que nous avons un scénario actif à passif, les mêmes règles pour les taux de transmission s'appliquent comme actif à actif dans ce, nous avons encore envoyer en utilisant le taux de l'homologue.

+ + Une fois la négociation initiale entre l'acteur et l'homologue terminée, le taux de transmission est basé sur la valeur définie par l'homologue. Par exemple, si l'acteur (soi-même) est réglé sur Slow et que l'homologue est réglé sur Fast, l'acteur enverra des paquets à un rythme rapide et recevra des paquets à une vitesse lente.
