Velocidad de transmisión LACP en entornos activos y pasivos

75091
Created On 09/25/18 19:21 PM - Last Modified 06/13/23 13:39 PM


Symptom


¿Cuál es el comportamiento esperado para la tasa de transmisión LACP cuando nuestro Firewall está configurado como pasivo o activo?



Resolution


Según RFC:

Si los dispositivos tienen diferentes velocidades de transmisión, cada uno utiliza la tasa de su homólogo. En general, un puerto en modo pasivo no transmitirá mensajes LACP a menos que su interlocutor esté en el modo activo; es decir, no hablará a menos que se le hable. Lo que significa que espero que el Firewall pasivo para hablar (transmitir), ya que ha sido hablado por firewall activo.



A continuación se muestra el comportamiento dado a diferentes escenarios al mirar con Cisco como ejemplo:



1) lento pasivo de PA y Cisco Active rápido



Cisco envía con una tarifa lenta (tarifa del par); El PA envía con tarifa rápida (tarifa del par) aunque se fije a pasivo.

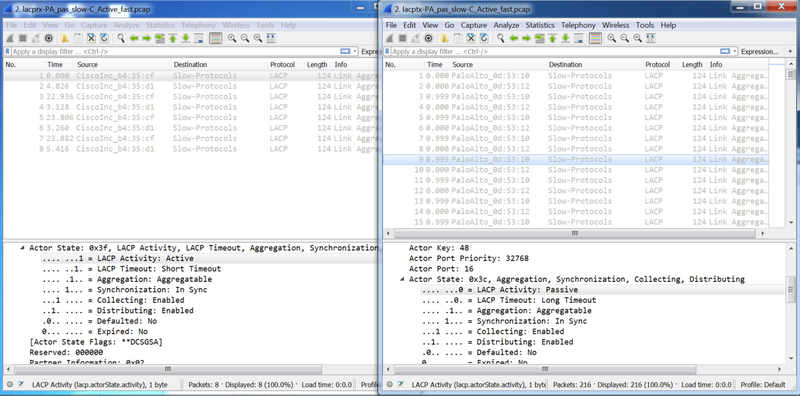

Screen Shot 2016-10-18 en 11.17.50. png

2) PA pasivo rápido y rápido de Cisco activo



Cisco envía con la tarifa rápida (tarifa del par); El PA envía con tarifa rápida (tarifa del par) aunque se fije a pasivo.

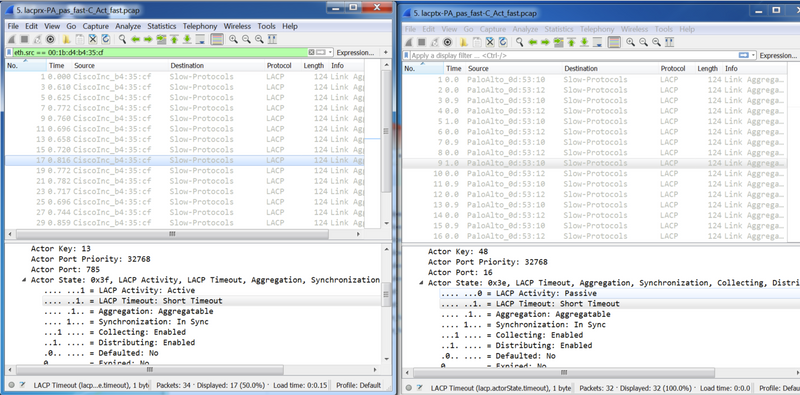

Screen Shot 2016-10-18 en 11.12.43. png



3) PA activo rápido y Cisco pasivo lento



Cisco envía con la tarifa rápida (tarifa del par) ; El PA envía con tarifa lenta (tarifa del par).

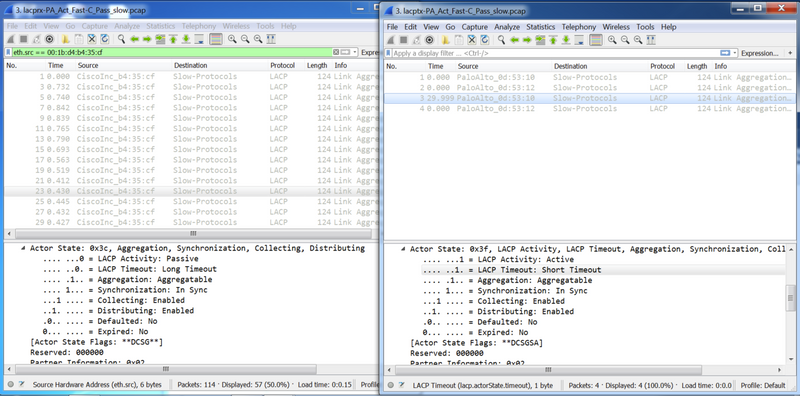

Screen Shot 2016-10-18 en 11.23.36. png



4) PA activo lento y Cisco pasivo lento



Cisco envía con la tarifa lenta (tarifa del par) ; El PA envía con tarifa lenta (tarifa del par).

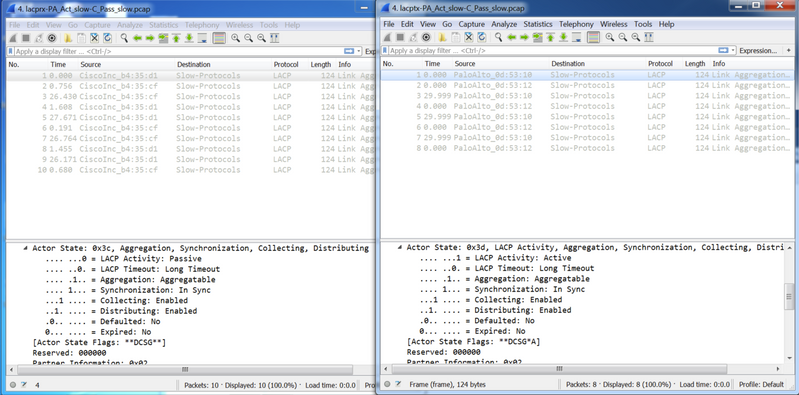

Screen Shot 2016-10-18 en 11.25.26. png



5) lento pasivo de PA y Cisco Active lento



Cisco envía con la tarifa lenta (tarifa del par) ; El PA envía con tarifa lenta (tarifa del par).

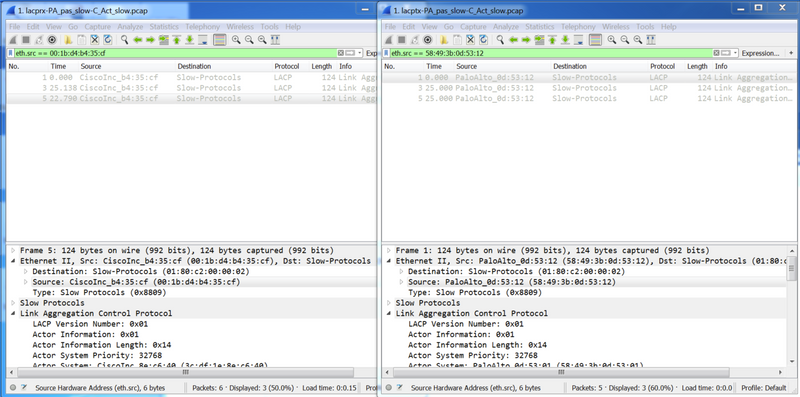

Screen Shot 2016-10-18 en 11.29.32. png



6) PA pasivo rápido y Cisco activo lento



Cisco parece enviar a un ritmo rápido (<1sec).></1sec).> El PA envía a una tarifa lenta (tarifa del par).

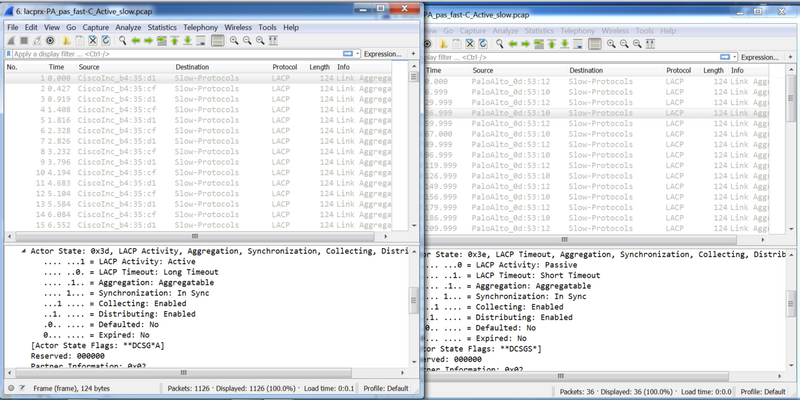

Screen Shot 2016-10-18 en 12.51.52. png





7) lento pasivo de PA y Cisco pasivo lento



No hay tráfico ya que ninguno de ellos iniciar la comunicación.



8) PA pasivo rápido y Cisco pasivo rápido



No hay tráfico ya que ninguno de ellos iniciar la comunicación.



En Resumen:



La tarifa de + + LACP es aplicable en modo pasivo. No importa si es activo o pasivo, seguiremos transmitiendo paquetes usando la tarifa del mismo. Activo o pasivo simplemente dicta quién envía el primer paquete. No tiene relación con la velocidad de transmisión de los paquetes. As de largo ya que tenemos un escenario activo a pasivo, las mismas reglas para las tasas de transmisión se aplican como en activo a activo en eso, todavía enviamos usando la tarifa del par.

+ + Una vez finalizada la negociación inicial entre actor y Peer, la velocidad de transmisión se basa en el valor establecido por el interlocutor. Por ejemplo, si el actor (uno mismo) está ajustado a Slow y el par se establece en Fast, entonces el actor enviará paquetes a una velocidad rápida y recibirá paquetes a una velocidad lenta.
