如何为多个子网分配不同的带宽以限制使用 QoS 的上载

• PAN-OS 8.1 及以上。
• 帕洛阿尔托 Firewall .
• QoS 配置。

案例 1 - 限制上传： 这仅适用于 Firewall 未执行 NAT 操作时。

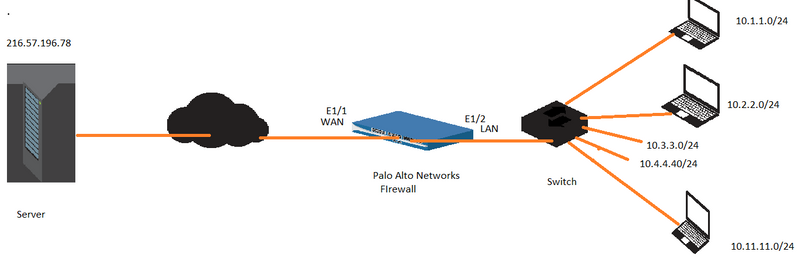

• 界面后面有多个子网 LAN ，我们必须将上传限制为 216.57.196.78

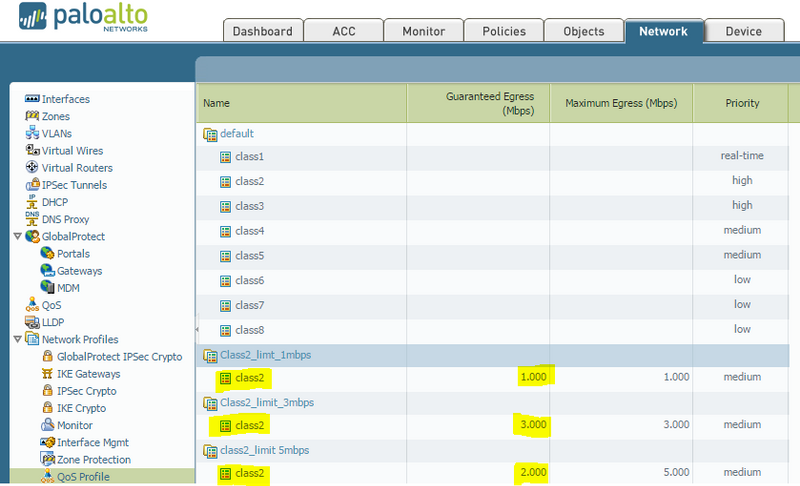

• 使用相同的类创建不同的 QoS 配置文件。
• 检查下图。

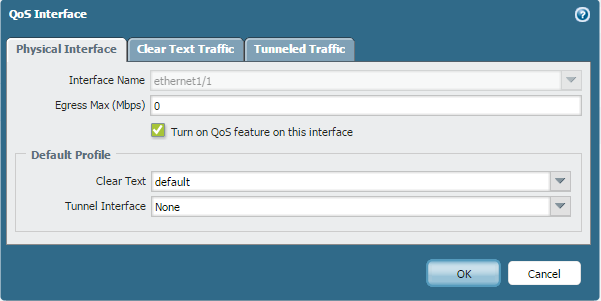

这里需要注意的一件事是，我们正在限制上传，所以毫无疑问，QoS需要应用在出口，这是一个 WAN 界面。

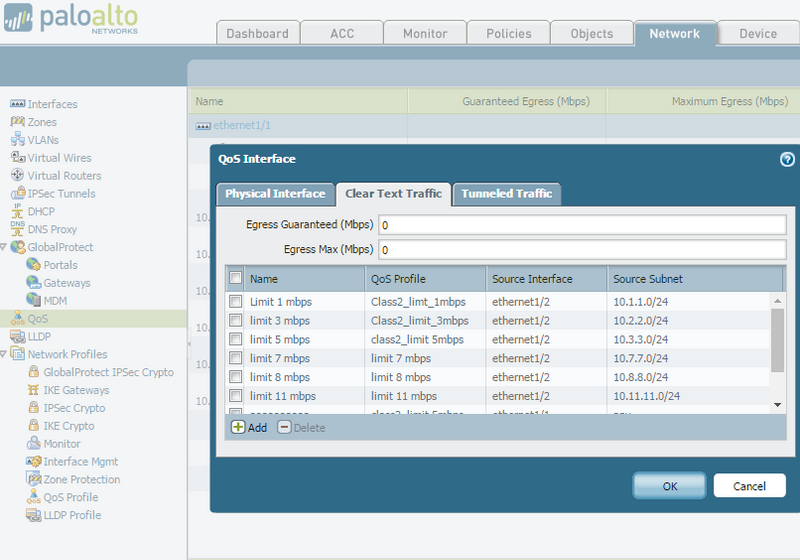

现在单击其他选项卡 (明文通信)。

注： 请记住，源接口/子网将是最接近流量发起器的接口。

这里的关键点是，源接口将是最接近流量的发起器的接口，因此 Lan 接口和子网将是生成实际流量的发起者。

出口接口和源子网是两码事。

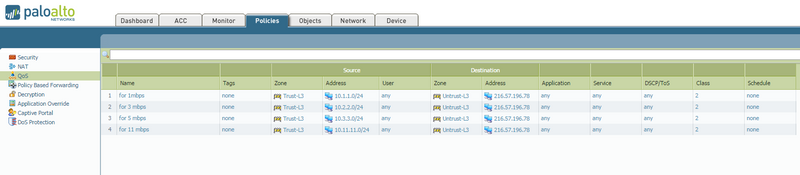

现在 policy 根据您的要求编写QoS。

I 只写了4个策略（全部使用类2），但您可以根据您的需要编写多个策略，概念将保持不变。

注意：在示 NAT IP 例中，必须更改示例中的地址，以 IP 在 QoS 配置中使用已翻译的地址（后 NAT IP ）和 Policy 。子内部可用于多个源子网。


案例 2-限制下载

无法完成从任何特定源 (下载) 为8多个子网分配不同带宽的操作。 原因：我们有
8个QoS类，所以当涉及到分配不同的带宽，我们只能使用 8个类每个源。 （在一个配置文件中使用所有 QoS 类。

如果要根据源子网限制下载，

• 在出口界面上应用QoS，这将是您的 LAN 接口。
• 在这种情况下，源接口/子网将是 WAN 接口，子网将是服务器的子网/ IP 地址。（例如，维米奥服务器 IP 地址）

请记住，源接口将是最近的接口是最近的流量的发起人和源子网将服务器 IP /子网。

提示和技巧

始终使用会话 ID 检查 C2S / S2C 流。

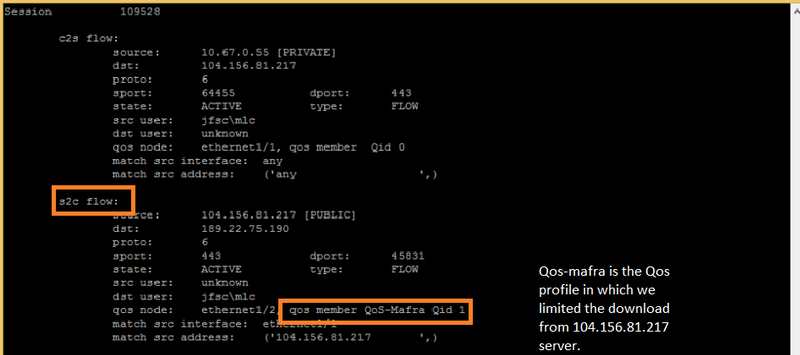

例如，对于下载限制，您观察到 QoS 配置文件将应用于 S2C 流中，请参阅下面的快照。

注意：这个数字只是供参考;但是，它是从应用 QoS 的实时流量中取的，其中我们限制从 104.156.81.217 服务器下载。 （称为源界面= WAN 和源子网=Vimeo服务器 IP 地址在清晰的文本流量选项卡中。

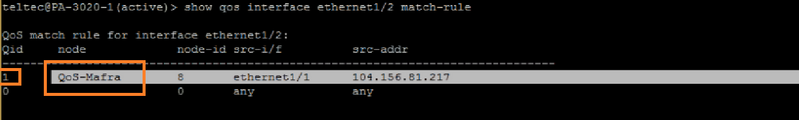

此外，下面是来自（检查 QoS ID 的清晰文本选项卡的输出 CLI ，该 ID 将指向该会话中应用的 QoS 配置文件），QoS ID 位于此处为 1，并应用于上述流量以供下载。

意味着 qos 马夫拉是我们在任何类中带宽有限的 qos 配置文件, 这只是为了向您展示源子网的工作原理。

我们还编写了一个 policy QoS，称为该特定类，此处未显示。

这主要是为了演示 QoS 的概念，以及如何使用 QoS 中明文选项卡的源子网。
