Comment fonctionne le prochain saut en Route Redistribution profil travail ?

Ce document décrit un champ next de houblon dans les œuvres de profil route redistribution avec adresses d’interface et de la destination.

Détails

Dans un profil de redistribution de route, sélectionnez le type de source (par exemple, statique, connect) désiré à redistribuer. Il y a trois plus des filtres facultatifs qui peuvent être configurés (interface, la destination et saut suivant). Si une ou plusieurs interfaces/destination/saut suivant est configurées, puis statiques des routes (dans cet exemple) qui ont ces interfaces « Et » les adresses de destination « Et » les sauts suivants serviront uniquement pour la redistribution.

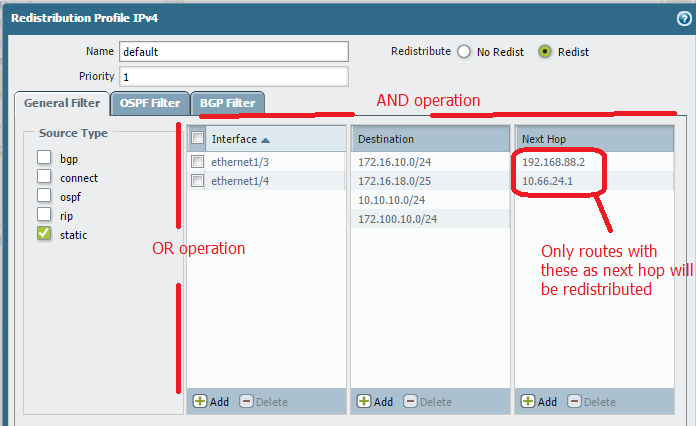

Par exemple, les itinéraires statiques sont redistribuées. Interfaces, de destination et de saut suivant sont configurées, comme indiqué ci-dessous :

Logique pour filtrer les routes sera comme ceci :

(Itinéraires statiques) ET (eth1/3 ou eth1/4) et (172.16.10.0/24 ou 172.16.18.0/25 ou 10.10.10.0/24 ou 172.100.10.0/24 ) et (Next-hop 192.168.88.2 ou Next-hop 10.66.24.1).

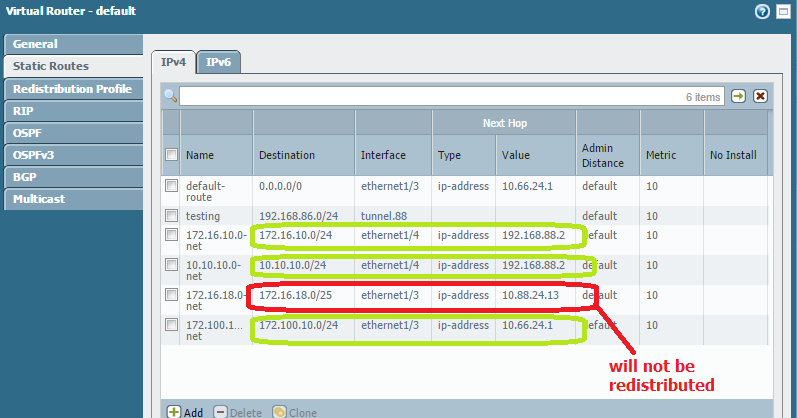

Voir les itinéraires statiques suivantes configurés dans le VR :

Sortie de OSPF LSDB où le profil de cette redistribution a été utilisé en exporter les règles :

> Afficher le routage protocole ospf lsdb

VIRTUAL ROUTER : par défaut (id 1)

  ==========

VR région ID Orig RTR ID LS ID LSA Type Seq nombre CheckSum

  1 0.0.0.0 10.66.18.80 10.66.18.80 type 1 (routeur) 0x80000325 0x00004C0E

  1 0.0.0.0 10.66.18.88 10.66.18.88 type 1 (routeur) 0x80000003 0x0000E0AA

  1 0.0.0.0 10.66.18.93 10.66.18.93 type 1 (routeur) 0x80000332 0x00008ABD

  1 0.0.0.0 10.66.18.80 10.66.24.80/23 type 2 (réseau) 0x8000031F 0x00003A77

  1 10.66.18.88 10.10.10.0/24 0x80000003 (externe) de type 5 0x0000FE7C <<< redistribué itinéraire

  1 10.66.18.88 172.16.10.0/24 0x80000003 (externe) de type 5 0x0000745E <<< redistribué itinéraire

  1 10.66.18.88 172.100.10.0/24 0x80000003 (externe) de type 5 0x000080FD <<< redistribué itinéraire

Notez que 172.16.18.0/25 n’est pas être redistribué comme son adresse de tronçon suivant ne correspond pas le filtre.
