Wie funktioniert als nächsten Hop in Route Umverteilung Profil arbeiten?

Dieses Dokument beschreibt ein next Hop-Feld in der Strecke Umverteilung Profil funktioniert in Verbindung mit Schnittstelle und Zieladressen.

Details

Ein Routenprofil Umverteilung (für Beispiel, statisch, connect) wählen Sie die Quelle gewünscht weiterverteilen. Es gibt drei weitere optionale Filter, die sein können (Schnittstelle, Ziel und nächsten Hop) konfiguriert. Wenn eine oder mehrere Schnittstellen/Ziel/Next-Hop ist konfiguriert, dann statische Routen (in diesem Beispiel), die diese Schnittstellen haben "Und" die Zieladressen "Und" die nächsten Hops werden ausschließlich für die Umverteilung.

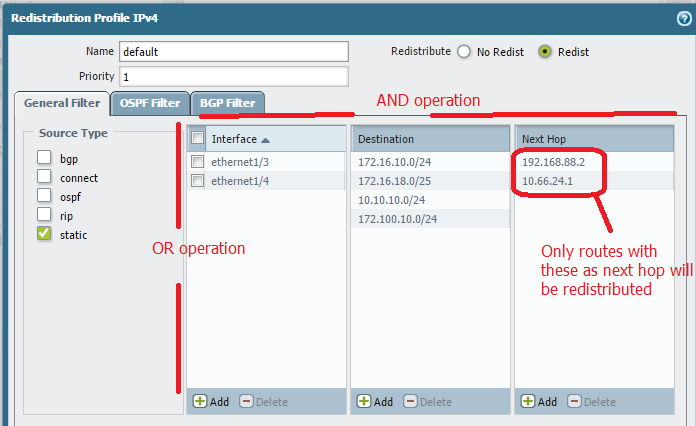

Beispielsweise werden statische Routen neu verteilt werden. Schnittstellen, Ziel und nächsten Hop sind so konfiguriert, wie unten dargestellt:

Logik, die Routen zu filtern wird wie folgt aussehen:

(Statische Routen) Und (eth1/3 oder eth1/4) und (172.16.10.0/24 oder 172.16.18.0/25 oder 10.10.10.0/24 oder 172.100.10.0/24 ) und (Next-Hop 192.168.88.2 oder Next-Hop 10.66.24.1).

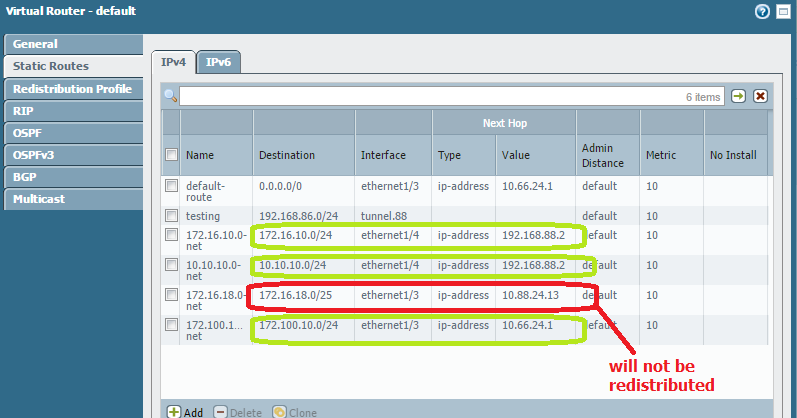

Sehen Sie die folgenden statischen Routen in die VR konfiguriert:

Ausgabe von OSPF LSDB wo diese Umverteilung Profil im Export der Software verwendet wurde:

> routing Protokoll Ospf Lsdb zeigen

VIRTUAL ROUTER: Standard (Id 1)

  ==========

VR Bereichskennung Orig RTR-ID LS ID LSA Typ Seq Anzahl Prüfsumme

  1 0.0.0.0 10.66.18.80 10.66.18.80 Typ-1 (Router) 0x80000325 0x00004C0E

  1 0.0.0.0 10.66.18.88 10.66.18.88 Typ-1 (Router) 0x80000003 0x0000E0AA

  1 0.0.0.0 10.66.18.93 10.66.18.93 Typ-1 (Router) 0x80000332 0x00008ABD

  1 0.0.0.0 10.66.18.80 10.66.24.80/23 Typ-2 (Netzwerk) 0x8000031F 0x00003A77

  1 10.66.18.88 10.10.10.0/24 Typ 5 (extern) 0x80000003 0x0000FE7C <<< Strecke verteilt

  1 10.66.18.88 172.16.10.0/24 Typ 5 (extern) 0x80000003 0x0000745E <<< Strecke verteilt

  1 10.66.18.88 172.100.10.0/24 Typ 5 (extern) 0x80000003 0x000080FD <<< Strecke verteilt

Beachten Sie, dass diese 172.16.18.0/25 nicht umverteilt werden wie seine nächsten Hop Adresse des Filters übereinstimmt.

Besitzer: Dreputi
