Comment activer/utilisation/Disable/Check Jumbo Frame Support sur un Palo Alto pare-feu réseaux

Vue d’ensemble

Ce document explique comment activer, utiliser (sur une interface), disable et cocher jumbo frame de soutien sur le pare-feu de Palo Alto Networks.

Jumbo Frame support est disponible sur les plates-formes suivantes de Palo Alto Networks :

• PA-220
• PA-800 series
• PA-3000 séries
• Série PA-5000
• Série PA-7000
• Série PA-VM

Jumbo Frame n’est pas pris en charge sur :

• PA-200
• PA-500

Lorsque les trames sont activées, la valeur par défaut sera 9192 octets. THE maximum pris en charge MTU est 9216 octets.

Détails

Pour activer le support de Jumbo Frame :

1. Accédez au périphérique > Setup > Session dans l’interface web.
2. Cliquez sur modifier dans la section paramètres de la Session.
3. Activer le support des Jumbo Frame et spécifier le Jumbo Frame MTU dans cette section.
4. Validez les modifications.
5. Redémarrer l’appareil afin que cette modification prenne effet.

Commande CLI pour permettre les jumbo frame :

> la valeur système réglage jumbo-cadre sur

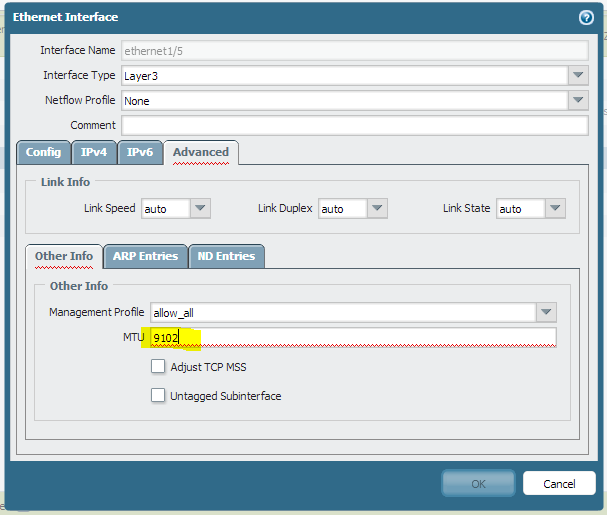

D’utiliser le support de Jumbo Frame sur une interface :

1. Accédez à l’onglet réseau.
2. Sélectionnez l’interface appropriée.
3. Définir la taille MTU de l’interface, jusqu'à la taille spécifiée sous périphérique > Setup > Session.

4. Validez les modifications.

Pour désactiver le support de Jumbo Frame :

1. Uncochez Jumbo Frame prise en charge de l'interface utilisateur Web via Device > Setup > session > session Settings.
2. Le cas échéant, ajuster la taille MTU sur les interfaces ont été configurés pour support cadre Jumbo.

3. Validez les modifications et redémarrer l’appareil.

Commande CLI pour désactiver le cadre Jumbo:
> Set réglage du système Jumbo- Frame OFF

Pour vérifier si le périphérique est activé pour le soutien de Jumbo Frame :

1. Cochez la case «prise en charge du cadre Jumbo» à partir de l'INTERFACE utilisateur Web via Device-> Setup-> session-> paramètres de session.

   Commande CLI pour vérifier L'image Jumbo:
   > afficher le réglage du système Jumbo-Frame
   dispositif Jumbo-Frame mode: sur le
   maximum de la taille de L'image à L'exclusion de L'en-tête Ethernet: 9192


2. Pour afficher le paramètre Jumbo Frame au niveau de l’interface, utilisez la commande CLI suivante :

> montrent système État filtre-jolie sw.dev.interface.config

SW.dev.interface.config : {}

  ethernet1/3 : {}

    HWaddr : 00:1b:17:89:94:12,

    MTU : 9192,

  },

  ethernet1/4 : {}

    HWaddr : 00:1b:17:89:94:13,

    MTU : 9192,

  },

  ethernet1/7 : {}

    HWaddr : 00:1b:17:89:94:16,

    MTU : 1500,

  },

  ethernet1/8 : {}

    HWaddr : 00:1b:17:89:94:17,

    MTU : 1500,

  },

}

propriétaire : ukhapre
