Cómo para activar/usar/deshabilitar/Marque la casilla soporte Jumbo Frame en un Palo Alto Networks Firewall

Resumen

Este documento describe cómo habilitar, uso (una interfaz), desactivar y marco jumbo check de apoyo en el cortafuegos de Palo Alto Networks.

Soporte de marco Jumbo está disponible en las siguientes plataformas de Palo Alto Networks:

• PA-220
• PA-800 serie
• Serie PA-3000
• Serie PA-5000
• Serie PA-7000
• Serie PA-VM

Marco Jumbo no es compatible con:

• PA-200
• PA-500

Cuando Marcos Jumbo está habilitados, el valor predeterminado será 9192 bytes. Tel MTU soportado máximo es de 9216 bytes.

Detalles

Para habilitar el soporte Jumbo Frame:

1. Desplácese hasta el dispositivo > Configuración > sesión en la web interfaz de usuario.
2. Haga clic en Editar en la sección de configuración de sesión.
3. Habilitar el soporte Jumbo Frame y especifique la MTU de marco Jumbo en esta sección.
4. Cometer los cambios.
5. Reiniciar el dispositivo en orden para que este cambio surta efecto.

Comando de la CLI para activar el marco jumbo:

> set configuración jumbo-marco del sistema de

Para utilizar soporte Jumbo Frame en una interfaz:

1. Desplácese hasta la ficha red.
2. Seleccionar la interfaz adecuada.

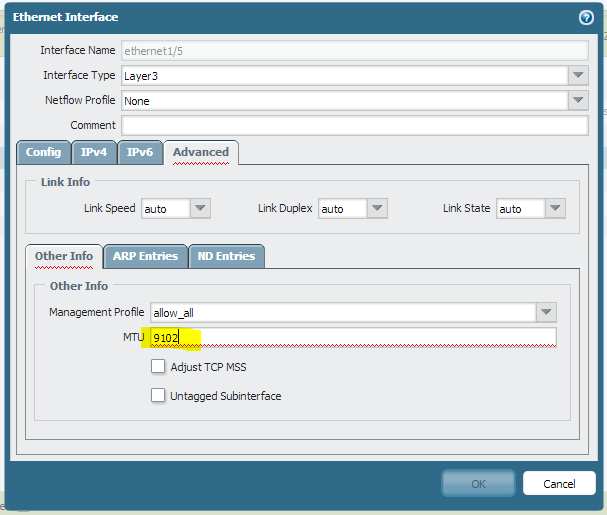

3. Establece el tamaño MTU para la interfaz, hasta el tamaño especificado en dispositivo > Configuración > sesión.

4. Cometer los cambios.

Para desactivar el soporte Jumbo Frame:

1. Soporte de U Nmarque Jumbo Frame de UI web vía dispositivo > configuración > sesión > configuración de la sesión.
2. En su caso, ajustar el tamaño MTU en las interfaces que se configuran para soporte Jumbo Frame.

3. Cometer los cambios y reiniciar el dispositivo.

Comando CLI para deshabilitar el marco Jumbo:
> establecer configuración del sistema Jumbo -Frame apagado

Para comprobar si está activado el dispositivo de soporte Jumbo Frame:

1. Marque la opción ' soporte de chasis jumbo ' desde la interfaz de usuario Web mediante el dispositivo-> configuración-> sesión-> configuración de la sesión.

   Comando CLI para comprobar el marco Jumbo:
   > Mostrar configuración del sistema Jumbo-Frame
   dispositivo Jumbo-Frame modo: en el
   máximo del tamaño de marco excepto el encabezado de Ethernet: 9192


2. Para ver el ajuste de Jumbo Frame en un nivel de interfaz, utilice la siguiente orden CLI:

> Mostrar sistema estado filtro-bonito sw.dev.interface.config

SW.dev.interface.config: {}

  ethernet1/3: {}

    HWaddr: 00:1b:17:89:94:12,

    MTU: 9192,

  },

  ethernet1/4: {}

    HWaddr: 00:1b:17:89:94:13,

    MTU: 9192,

  },

  ethernet1/7: {}

    HWaddr: 00:1b:17:89:94:16,

    MTU: 1500,

  },

  ethernet1/8: {}

    HWaddr: 00:1b:17:89:94:17,

    MTU: 1500,

  },

}

Propietario: ukhapre
