Wie zu aktivieren/Nutzung/deaktivieren/Check Jumbo Frame-Unterstützung auf einem Palo Alto Networks Firewall

Übersicht

Dieses Dokument beschreibt, wie zu ermöglichen, verwendet (auf eine Schnittstelle), deaktivieren und Check Jumbo Frames unterstützen die Palo Alto Networks Firewall.

Jumbo Frame Support steht auf den folgenden Plattformen von Palo Alto Networks:

• PA-220
• PA-800-Serie
• PA-3000-Serie
• PA-5000-Serie
• PA-7000-Serie
• PA-VM-Serie

Jumbo-Frame wird nicht unterstützt:

• PA-200
• PA-500

Wenn Jumbo Frames aktiviert sind, wird der Standardwert 9192 Bytes sein. Der maximal unterSTÜTZTE MTU ist 9216 Bytes .

Details

Jumbo-Frame-Unterstützung zu aktivieren:

1. Navigieren Sie zum Gerät > Setup > Session in die Web-UI.
2. Klicken Sie auf Bearbeiten für den Sitzungseinstellungen Abschnitt.
3. Aktivieren Sie Jumbo-Frame-Unterstützung, und geben Sie die Jumbo Frame MTU in diesem Abschnitt.
4. Übernehmen Sie die Änderungen.
5. Starten Sie das Gerät damit diese Änderung wirksam wird.

CLI-Befehl um Jumbo Frames zu aktivieren:

> System Einstellung Jumbo-Frame aktivieren

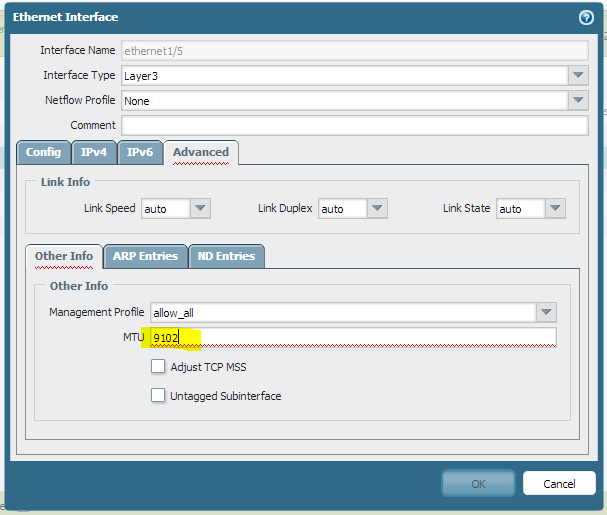

Jumbo-Frame-Unterstützung auf einem Interface zu verwenden:

1. Navigieren Sie zu der Registerkarte "Netzwerk".
2. Wählen Sie die entsprechende Schnittstelle.
3. Legen Sie die MTU-Größe für die Schnittstelle bis zur Größe unter Gerät angegeben > Setup > Sitzung.

4. Übernehmen Sie die Änderungen.

Jumbo-Frame-Unterstützung zu deaktivieren:

1. Uncheck Jumbo Frame Unterstützung von Web UI über Device > Setup > Session > Session- Einstellungen.
2. Falls zutreffend, passen Sie die MTU-Größe auf Schnittstellen, die konfiguriert wurden für Jumbo-Frame-Unterstützung.

3. Übernehmen Sie die Änderungen und starten Sie das Gerät.

CLI-Befehl zur Abschaltung von Jumbo-Frame:
> Systemeinstellung Jumbo- Frame off

Zu überprüfen, ob das Gerät aktiviert ist für Jumbo-Frame-Unterstützung:

1. ÜberPrüfen Sie die Einstellung "Jumbo-Frame-Unterstützung" von Web UI über Device-> Setup-> Session-> Session-Einstellungen.

   CLI-Befehl zur Überprüfung von Jumbo-Frame:
   > Systemeinstellung Jumbo-Frame-
   Gerät Jumbo-Frame-Modus: auf
   maximal Frame-Größe ohne Ethernet-Header: 9192


2. Um Jumbo Frame-Einstellung auf eine Ebene Oberfläche anzuzeigen, verwenden Sie die folgenden CLI-Befehl:

> zeigen System Staat Filter-schön sw.dev.interface.config

SW.dev.Interface.config: {}

  Ethernet1/3: {}

    HWADDR: 00:1b:17:89:94:12,

    MTU: 9192,

  },

  Ethernet1/4: {}

    HWADDR: 00:1b:17:89:94:13,

    MTU: 9192,

  },

  Ethernet1/7: {}

    HWADDR: 00:1b:17:89:94:16,

    MTU: 1500,

  },

  Ethernet1/8: {}

    HWADDR: 00:1b:17:89:94:17,

    MTU: 1500,

  },

}

Besitzer: Ukhapre
