Resolution


我打开我的防火墙，做你告诉我，现在是什么？



在上一篇文章中, 入门-准备防火墙, 我已经解压缩了我的防火墙, 现在怎么办？,我们描述了打开防火墙并将其启动并运行后的第一步. 这个星期，我们会看看在哪里从这里去和配置 3 层接口，设置正确的路由，并启用 NAT，所以防火墙可以作为互联网网关。





在我们开始之前，我将概述可能不同网络中要注意的几件事：



在下面的例子中，我的 ISP 分配我互联网 198.51.100.0/28，我想要开始使用而不是路由器防火墙的看接口上的 IP 子网。要实现这一目标，NAT 将需要被禁用和也许一些其他的东西需要改变，要做到这一点。如步骤做到这一点将会发生变化，取决于几个因素，您可能需要一些急难从您的 ISP 以重新配置您的路由器。由于它不是绝对需要使用公共的 IP 范围，你可以简单地继续使用您的 ISP 提供的 IP 范围。

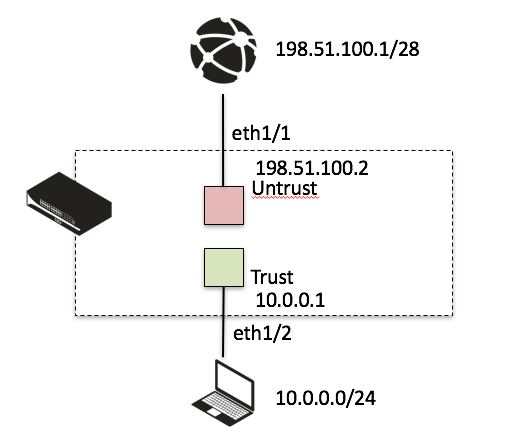

请注意这些参数为您的网络：

我的路由器的 IP 将会是： 198.51.100.1

将我的防火墙 IP: 198.51.100.2

我的防火墙内部 IP 将： 10.0.0.1

我的客户的 DHCP 范围将是： 10.0.0.50-10.0.0.250






1。准备区



若要开始，我们首先会重新配置的区域，我们正在用我们虚拟线所以我们可以重用这些相同的区域。如果您希望更改的名称，你可以使新的区或简单地重命名现有的。

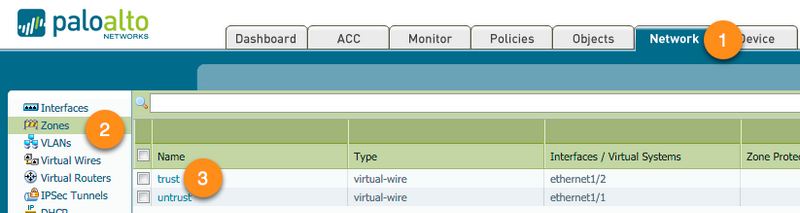

  1. 导航到网络选项卡。
  2. 从左窗格中的开放区。

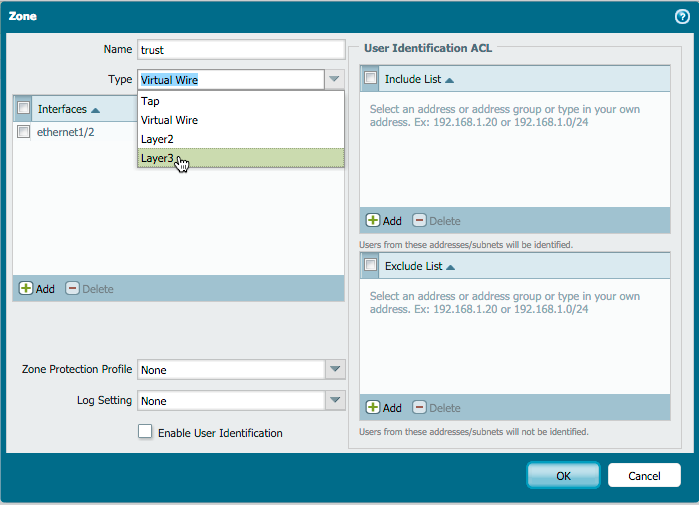

  3. 进行公开的信任区对象和类型更改为 Layer3，然后单击确定。对于看区重复此操作。







如果此更改后 "接口" 框为空, 请不要担心--我们将在下一步中解决此问题.



2。准备的接口

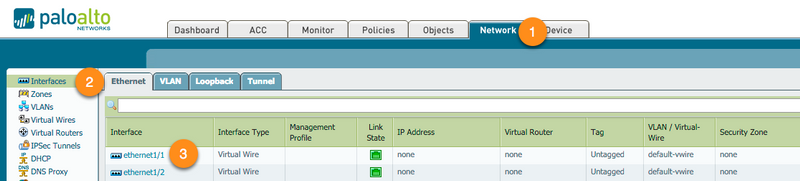

  1. 导航到网络选项卡。
  2. 从左窗格中的开放接口。 我们会看到我们 2 的 VWire 接口已经连接到互联网，但目前缺少区域配置，因为上面的步骤。
  3. 首先打开 ethernet1/1，这将是我们的外部，或不信任，接口。

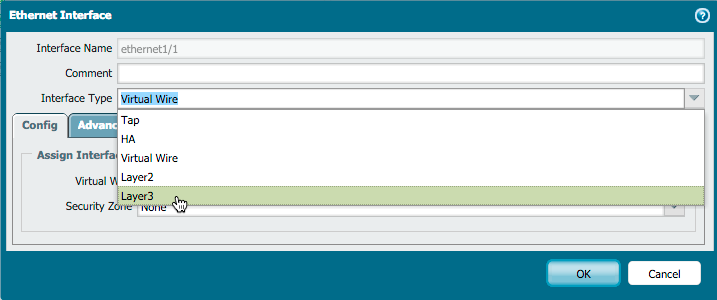

对接口类型下拉列表中，将更改为 Layer3 的虚拟线。

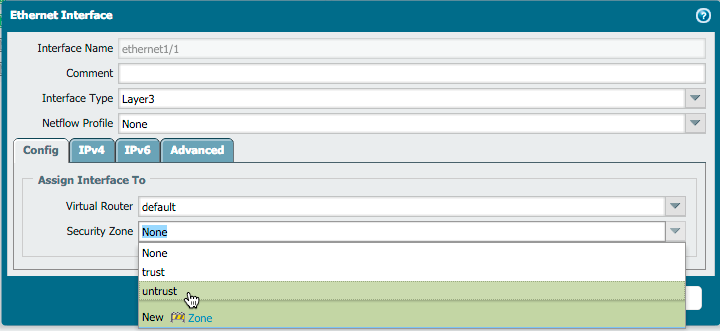

接下来, 将虚拟路由器设置为默认值, 并将安全区域设为不信任.

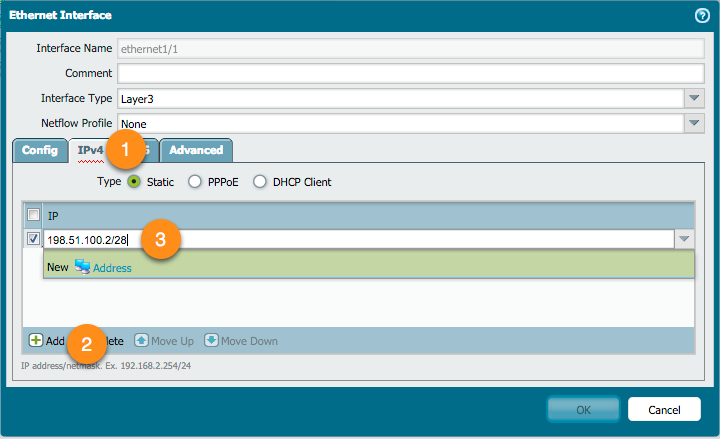

下一步我们会将 IP 地址添加到接口。

  1. 导航到 IPv4 选项卡。
  2. 单击 "添加"。
  3. 请输入您的 ISP 提供的外部 IP 地址。

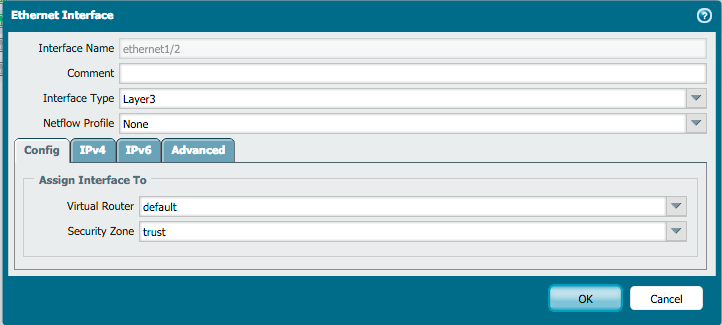

单击确定并继续进行 ethernet1/2。将接口设置为 Layer3、虚拟路由器到默认值和安全区域以信任 .

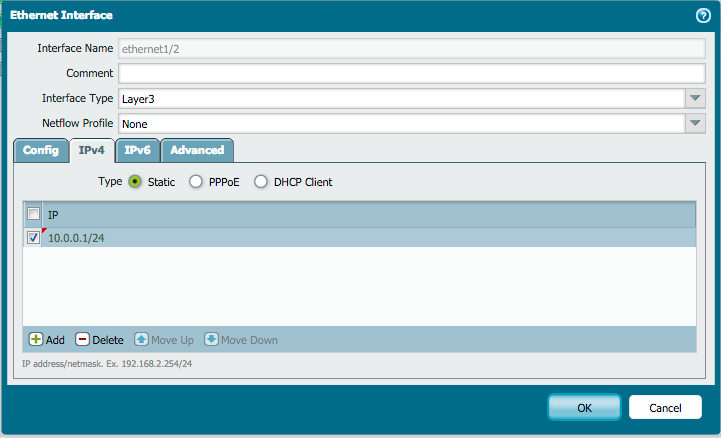

在 IPv4 选项卡上，将该接口的 IP 地址设置为 10.0.0.1/24 并打开高级选项卡。

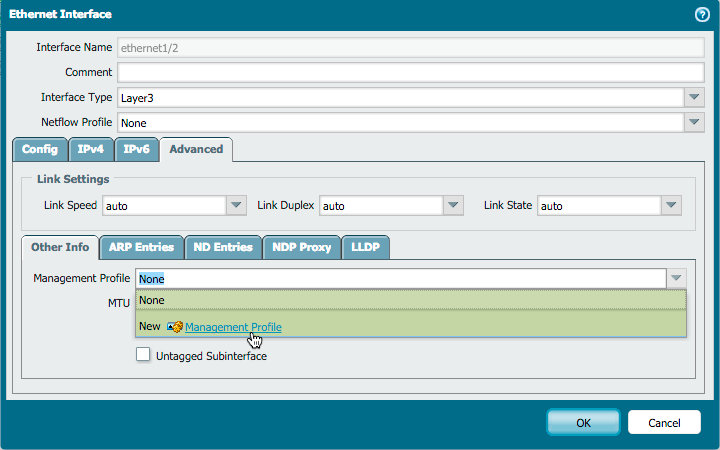

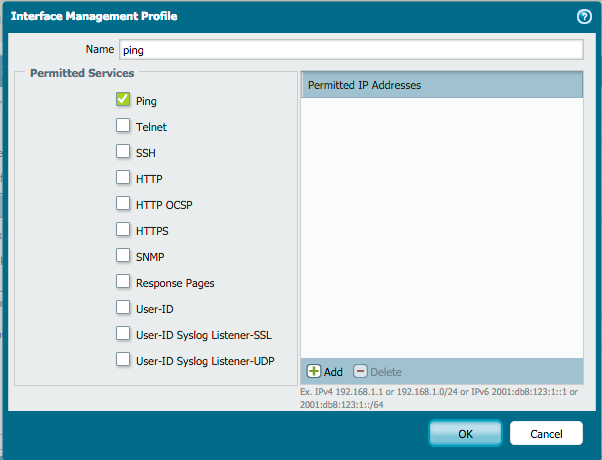

在此选项卡上，我们要设置管理配置文件，将使我们能够 ping 的接口，可能会派上用场如果我们需要对内部网络问题进行故障排除。在 "管理配置文件" 下拉列表中, 单击 "管理配置文件"链接:




现在，我们将只允许在接口上的坪服务。

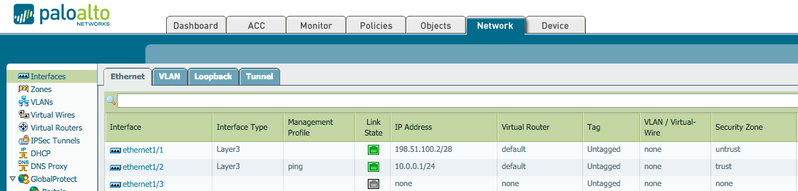

通过对两个配置对话框中单击确定返回到接口页。接口页现在应该像这样：




3。配置路由



接下来，我们需要确保防火墙将能够访问互联网，因此，将需要一个默认网关。

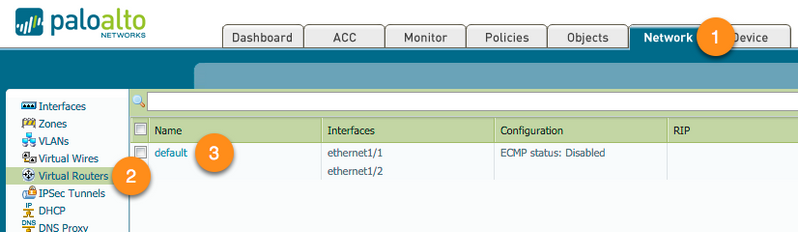

  1. 导航到网络选项卡。
  2. 从左窗格中打开虚拟路由器。

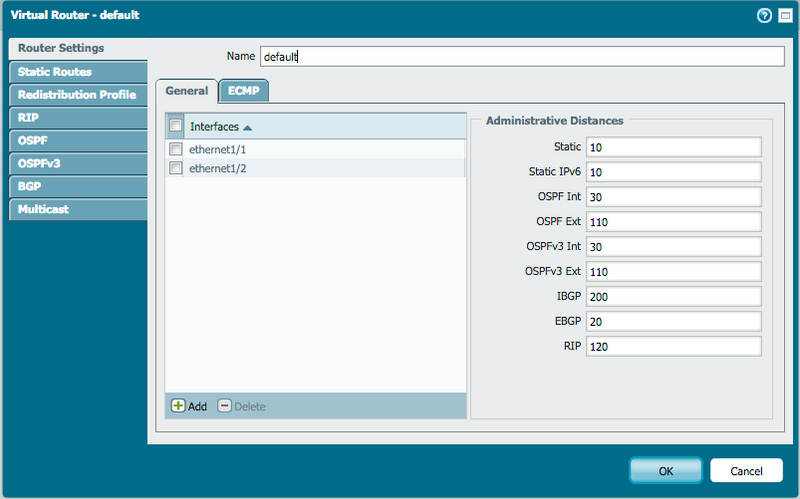

  3. 打开默认 VR （虚拟路由器）。








这将弹出我们将使用我们新的层 3 接口的虚拟路由器的配置。它被称为一个虚拟的路由器，因为防火墙不会利用一个单一的路由实例，但可以有多个，所有绑定到不同的接口。这允许路由的情况非常不同于彼此，并使得路由一级网络隔离。现在，我们会坚持我们有的一个：

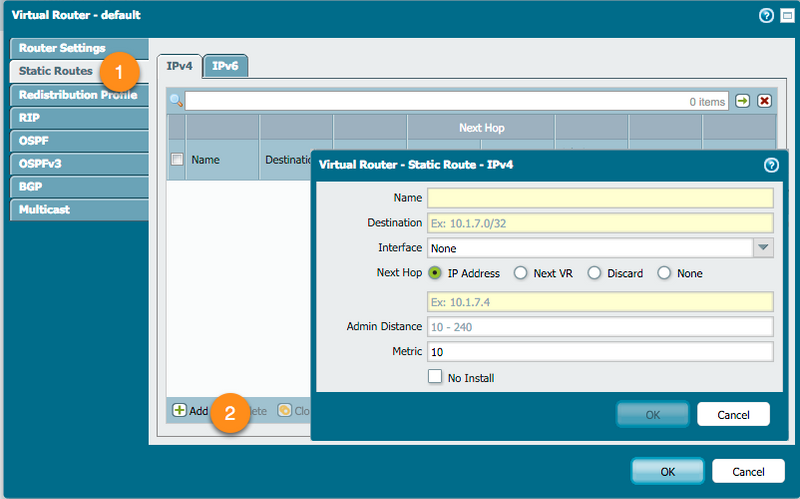

添加静态路由。

  1. 从左窗格中打开静态路由。
  2. 单击添加开始一条新的路线。

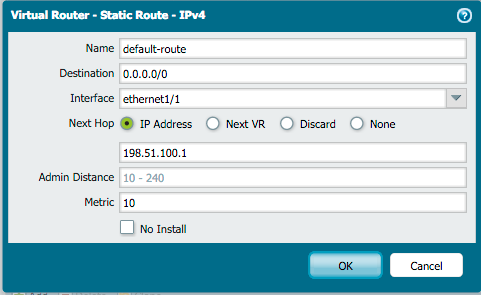

我们会将目标设置为 0.0.0.0/0，包含所有的 IP 子网，因为这是连接到互联网路由器的外部接口未连接到防火墙和 ethernet1/1 的外出接口。最后我们将作为下一跳路由器的 IP 地址。






4。配置 DHCP



我们下一步将以启用信任接口上的 DHCP 服务器，所以可以连接任何连接到网络的无静态配置的 IP 地址的用户。

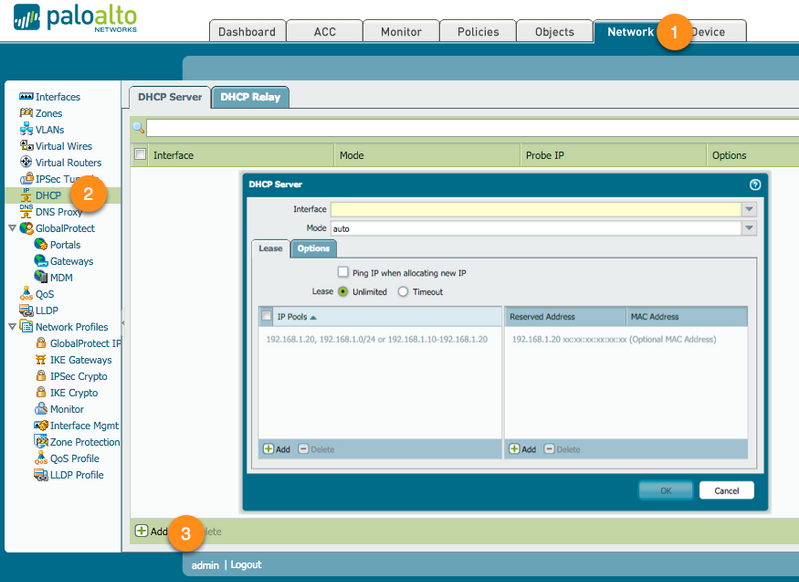

  1. 导航到网络选项卡。
  2. 从左窗格中打开 DHCP。
  3. 单击添加以启动一个新的 DHCP 服务器配置。

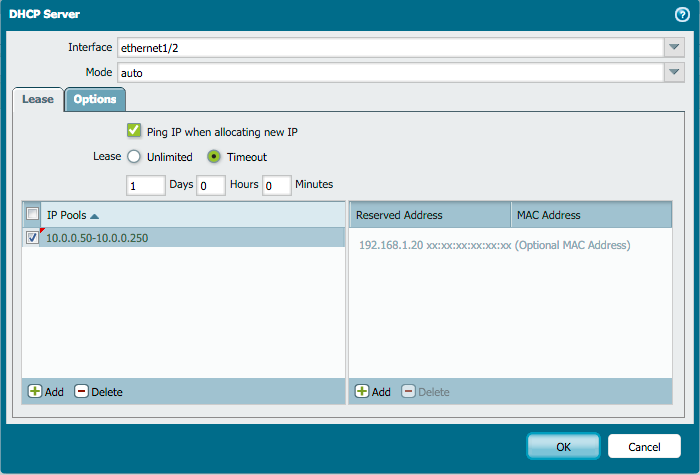

我们会设置到 ethernet1/2 的接口，因为这是内部接口。要防止网络中存在重复的 ip 地址, 以防有人在工作站上设置了静态 ip 地址配置, 我们可以在分配新 IP 时启用 Ping ip .  此选项将 ping 命令发送到准备好分配主机的 IP 地址。如果 ping 收到答复，DHCP 服务器选择一个不同的 IP 来分配和重复该步骤。我们会到 1 天和到 '10.0.0.50-10.0.0.250' IP 池，为用户提供 201 IP 地址设置租约。

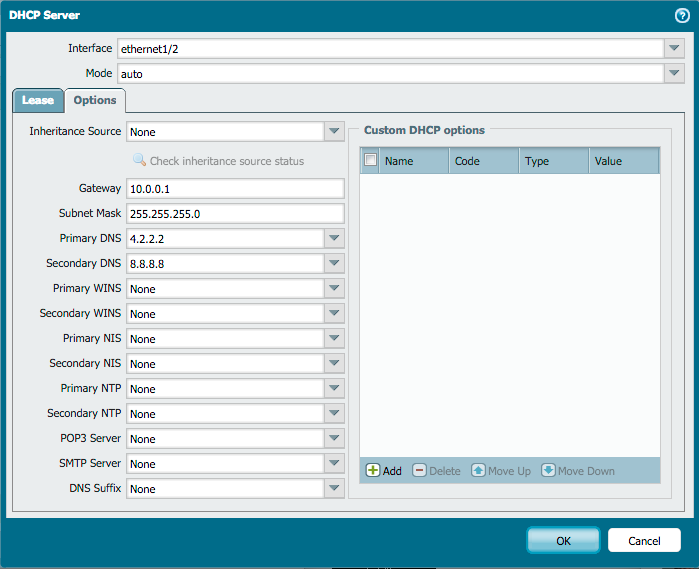

在选项选项卡，我们可以配置的默认网关和 DNS 服务器的客户端接收请求 DHCP 地址时。我们需要设置网关为 10.0.0.1，为此它的防火墙的内部 IP 地址。我已经将 DNS 服务器设置为谷歌的 4.2.2.2 和 8.8.8.8，但您可以设置您自己的 ISP 的 DNS 服务器：


单击确定来完成这一点，让我们移动到的最后一部分，我们在此配置 nat。



5。配置 NAT



此安装程序的最后一部分是配置网络地址转换。这将确保所有内部主机去互联网使用防火墙的外部 IP 地址作为源。这是专用网络IP 范围10.0 的要求. 0.0/8, 172.16.0. 0/12 和 192.168.0. 0/16 在 internet 上没有路由, 只能在启用 NAT 的网关后的专用网络上使用 。

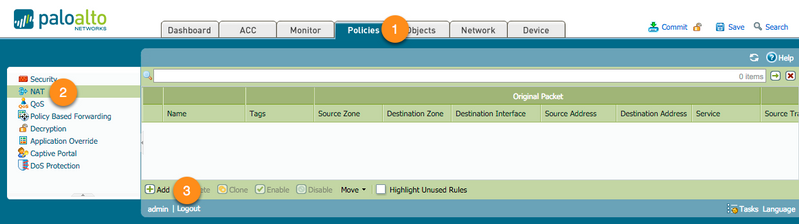

  1. 导航到策略选项卡。
  2. 从左窗格中打开 NAT。
  3. 单击添加创建一个新的 NAT 策略。

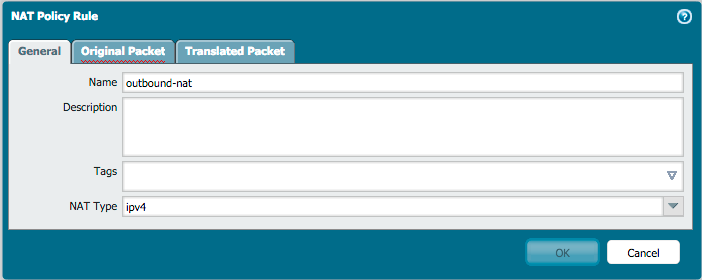

 我们会给 NAT 规则易于识别的名称：

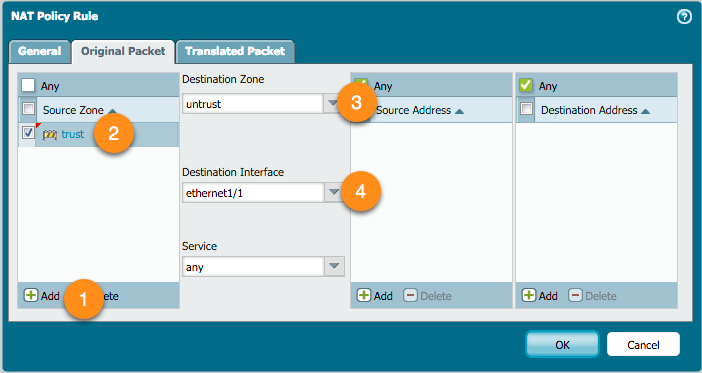

接下来, 我们将转到 "原始数据包" 选项卡, 在这里我们将设置源和目标区域以及目标接口.

  1. 单击添加插入一个新的源区域。
  2. 从下拉列表中选择信任区域。
  3. 在目标区域中，选择不信任在下拉列表中。
  4. 对于目标接口，设置 ethernet1/1，因为这是外部接口。
  5. 离开一切如是并移至翻译包选项卡。

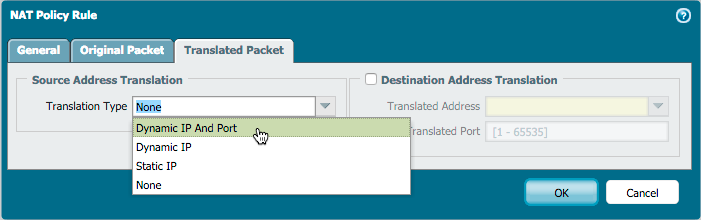

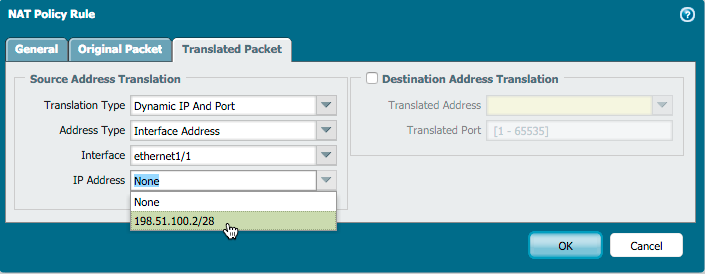

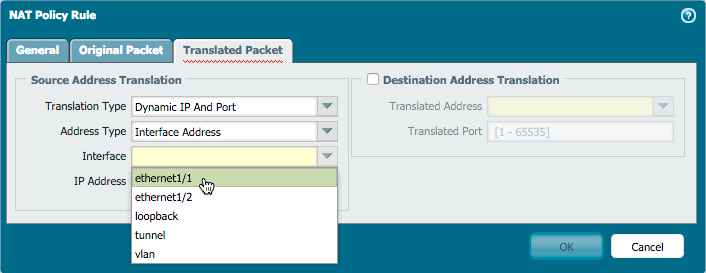

最后, 从 "翻译数据包" 选项卡中, 我们将配置源地址转换.  将转换类型设置为动态 IP 和端口, 以确保多个内部客户端可以在一个 IP 地址后面隐藏同时出站连接.



关于其他选项-

  • 动态 IP可以方便地将一组 ip 地址隐藏在相同大小的另一组 ip 地址后面. 如果连接设置与二级网，IP 地址可能会重叠，或者在哪里对 LAN 子网的路由是不可能，就会出现此问题。
  • 如果一台主机将有专用的 NAT IP 地址，通常设置静态 IP。

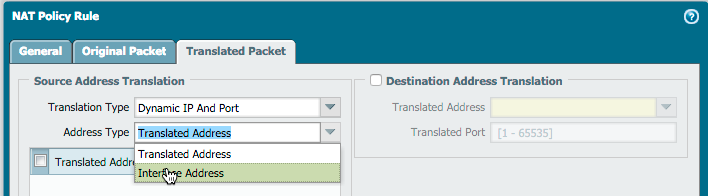

作为地址类型,我们将选择使用接口地址


并选择 ethernet1/1


并选择其已配置的 IP 地址。


单击确定完成 NAT 配置。



6。清理和提交



最后一步之前，我们去前面犯下这种配置是删除以前使用的虚拟线对象。

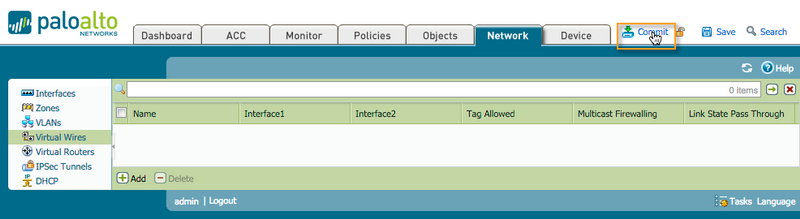

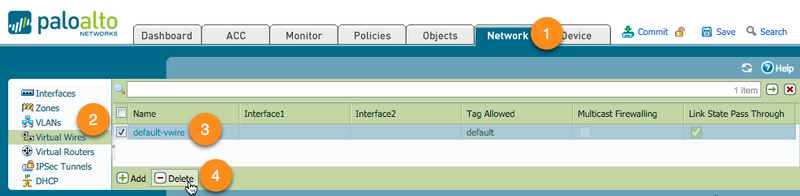

导航到网络选项卡，从左窗格中打开虚拟电线。一次，突出显示默认 VWire 并单击删除。

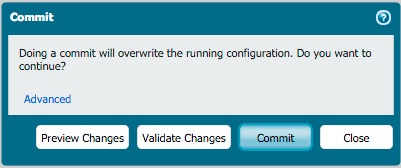

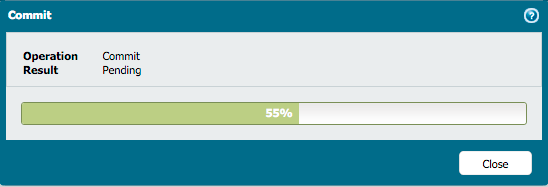

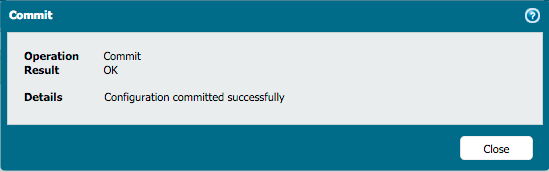

当删除了默认 VWire 时，勇往直前，提交配置。







7。刷新客户端 IP 和 ARP



我们已经成功地切换到层 3 部署虚拟线从防火墙。需要考虑的一个问题是, 现在的接口不再像线上的凹凸一样,它们有自己的 MAC 地址和一些客户端. 可能，路由器可能需要有其 ARP 缓存刷新之前与防火墙通信接口可以成功。

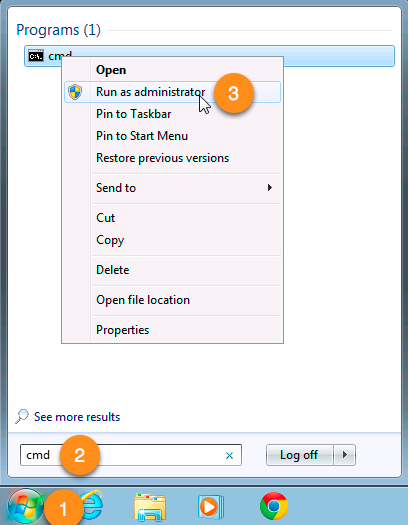

在 windows 主机上，这可以通过以管理员身份启动命令提示符




和执行 arp-d '，以清除 ARP 缓存和 ' ipconfig 续订 '，从新的 DHCP 服务器上获得 DHCP 租约。



c#: \n

ipconfig/续订

Windows IP 配置

以太网适配器 lablan:

特定于连接的 DNS 后缀.    :
 IP 地址. . . . . . . . . . . . : 10.0.0.50
子网掩码. . . . . . . . . . . : 255.255.255.0
默认网关. . . . . . . . . : 10.0.0。1



我希望你喜欢这篇文章。请随时离开下面任何评论 ！



问候，

汤姆各地



如果你喜欢这篇文章，请也看看后续的文章：

我打开我的防火墙，要配置 Vlan — — 子接口

我打开我的防火墙，但日志在哪里？
