Syn 数据有效载荷保护

37290

Created On 09/25/18 19:02 PM - Last Modified 03/26/21 16:42 PM

Symptom

PAN-OS 8.0 引入的新功能或功能

Syn 数据有效载荷保护增强功能将为管理员提供启用或禁用 SYN 区域保护配置文件中的数据有效载荷检查的选项。在三方握手期间，将对有效载荷 SYN 和 SYN-ACK 数据包进行扫描。此外，该功能还将为快速开放标准的有效载荷扫描提供支持 TCP 。

Environment

PAN-OS 8.0

Resolution

Syn 和 Syn-Ack 数据检查将在创建区域保护配置文件时默认启用。
TCP默认情况下，允许使用快速打开选项的 Syn 和 Syn-Ack。启用" TCP 快速打开选项""条" TFO 选项，以及两个数据有效载荷 SYN 和 SynAck 数据包
如果 Syn Cookie 已启用并激活， TCP 且未检查快速选项，帕洛阿尔托设备仍将剥离数据有效载荷，以及 TFO 保留 Syn Cookie 行为的选项。

TCP使用数据有效载荷处理 Syn/SynAck 数据包

删除 Syn 数据包
丢弃 SynAck 数据包

处理 TFO 数据包

用 TCP "TCP_OPT_NOP"（0x01）覆盖快速选项字段"金长度数据"

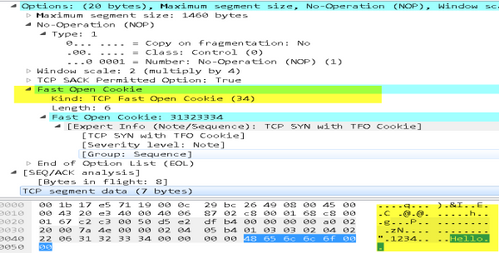

syn 数据有效负载 packetcapture. png

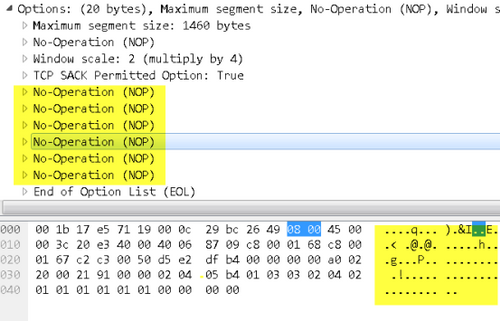

用选项覆盖的数据包 NOP

条例. png

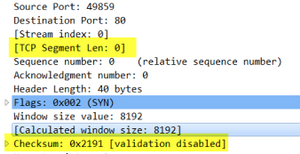

剥离数据负载包括以下内容:

修改 IP /IPv6数据包以反映零L4段长度
重新计算 IP /IPv6 TCP 检查

tfo2. png tfo3. png

功能与曲奇的交互 TCP SYN

SYN 和 SYN-ACK 数据有效载荷的包，但缺乏 TFO 将被丢弃，无论 TCP SYN 饼干配置
TCP TFO启用的数据包 PANOS 将执行段长重写，并重新计算检查如下：

TCP SYN 饼干已禁用
TCP SYN 已启用cookie，但尚未由区域配置文件阈值激活
SYN如果按阈值启用并触发，则返回到现有 Cookie 行为

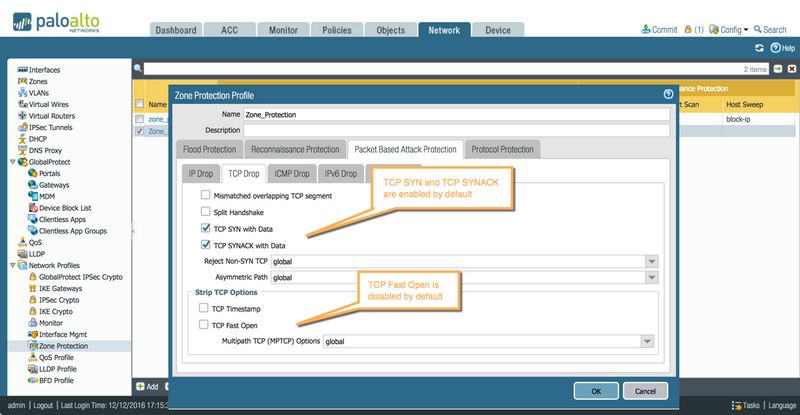

配置

带保护 profile.png

CLI 命令

显示区域保护区 v1 不信任

> show zone-protection zone v1-untrust

------------------------------------------------------------------------------------------
Number of zones with protection profile: 1
------------------------------------------------------------------------------------------
Zone v1-untrust, vsys vsys1, profile Zone_Protection
------------------------------------------------------------------------------------------
  tcp-syn              SYN cookie enabled: yes
    DP alarm rate:       10000 cps, activate rate:       0 cps, maximal rate: 1000000 cps
    current:                 0 packets
    dropped:                 0 packets
------------------------------------------------------------------------------------------
IPv(4/6) Filter:
  discard-ip-spoof:                           enabled: yes, packet dropped: 0
  discard-ip-frag:                            enabled: yes, packet dropped: 0
  tcp-reject-non-syn:                         enabled: yes, (global), packet dropped: 0
  tcp-timestamp:                              enabled: yes, packets modified: 0
  discard-tcp-syn-with-data:                  enabled: yes, packet dropped: 0
  discard-tcp-synack-with-data:               enabled: yes, packet dropped: 0
IPv4 packet filter:
 ....

显示计数器全球|匹配同步

admin@PA-5020> show counter global | match syn
flow_dos_pf_tcpsyndata                126367      489 drop      flow      dos       Packets dropped: Zone protection option 'discard-tcp-syn-with-data'
flow_dos_pf_tcpsynackdata               1000        3 drop      flow      dos       Packets dropped: Zone protection option 'discard-tcp-synack-with-data'

```
show counter global | match tfo
```

admin@PA-5020> show counter global | match tfo
flow_dos_pm_tcptfodata                 21868     1217 info      flow      dos       Packets modified: Zone protection option 'strip-tcp-fast-open-and-data'

Additional Information

要了解有关此主题的更多内容或 PAN-OS 一般情况，请查看技术文档 PAN-OS 着陆页面
