DotW: 为站点到站点的 IPSec VPN 使用环回接口

78561

Created On 09/25/18 18:59 PM - Last Modified 07/23/19 08:48 AM

Resolution

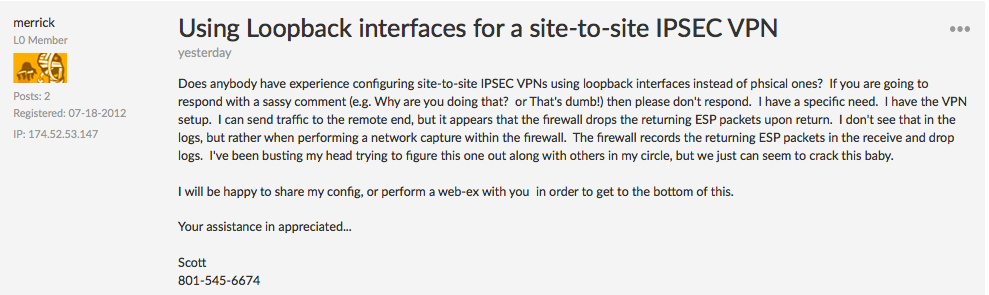

在本周的讨论中, 我们突出了用户 "梅里克" 在站点到站点 VPN 配置中使用环回接口所提出的问题。

2015-09-21_14-04-16. png

虽然在环回接口上配置站点到站点 VPN 会带来额外的复杂性, 但有些情况可能值得使用。一个常见的用例是需要将 VPN 接口设置为备用 IP 地址, 而不是外部接口。

建议的配置是确保环回接口与外部接口 (通常称为不信任区域) 位于同一个区域中, 并使环回 IP 地址与外部接口在同一个子网中. 此安装程序允许无缝配置, 几乎等同于在外部接口上配置 VPN。隧道接口应该位于不同的区域中, 这样就可以为隧道内的会话提供更精细的安全策略。

下面, 我将突出显示在不同区域中对内部环回执行 NAT 的不太常见的实现, 以突出显示某些要求:

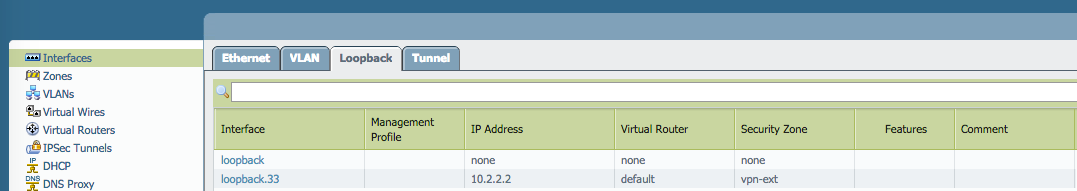

在此示例中, 环回接口设置为 vpn-ext 区域中的专用 IP 10.2.2.2:

2015-09-24_09-24-39. png

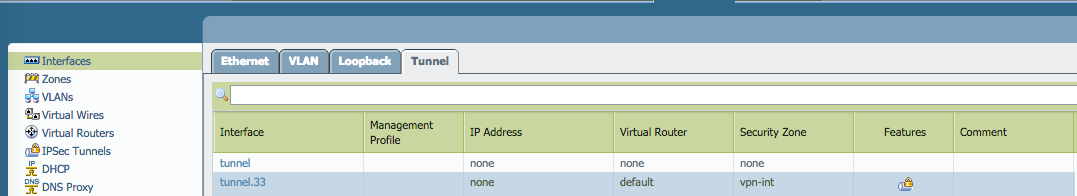

隧道接口设置为 vpn int 区域:

2015-09-24_09-24-12. png

要允许环回接口生成出站和接收入站 VPN 连接, 请创建适当的 NAT 规则:

2015-09-24_09-27-18. png

并创建适当的安全策略以允许环回接口与 ipsec 对等方和隧道接口通信以连接到内部资源

2015-09-24_09-32-12. png

本地 IKE 网关可以像往常一样配置为静态远程对等方..。

2015-09-21_14-46-06. png

但不需要配置 NAT:

2015-09-21_14-30-56. png

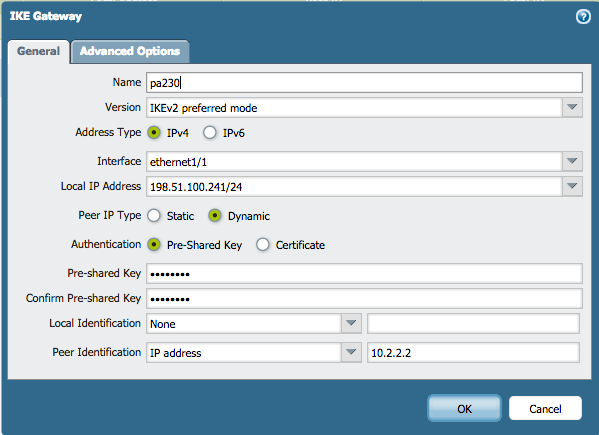

为动态对等方设置远程对等方的配置, 包括 NAT:

2015-09-21_14-57-30. png

远程端的对等标识是必需的, 因为主机接收环回的私有 IP 作为标识参数, 但由于 NAT configurtion, 物理 ip 地址不同。

最后, 可以在不进行任何特殊配置的情况下创建 IPSec 隧道对象:

2015-09-21_15-10-32. png

通过添加路由, 将适当的子网路由到任一侧的隧道:

2015-09-21_15-24-37. png

鼓励所有的意见或建议。

感谢阅读！

汤姆各地
