Donner la priorité DSCP aux réseaux de Palo QOS Alto Firewall

Aperçu

La priorité aux paquets peut être définie à la couche 3 en changeant les DSCP valeurs. Ce document décrit les étapes à configurer DSCP sur l’appareil Palo Alto Networks.

Étapes

1. Sur le webGUI, ouvrez/ajoutez une règle de sécurité.

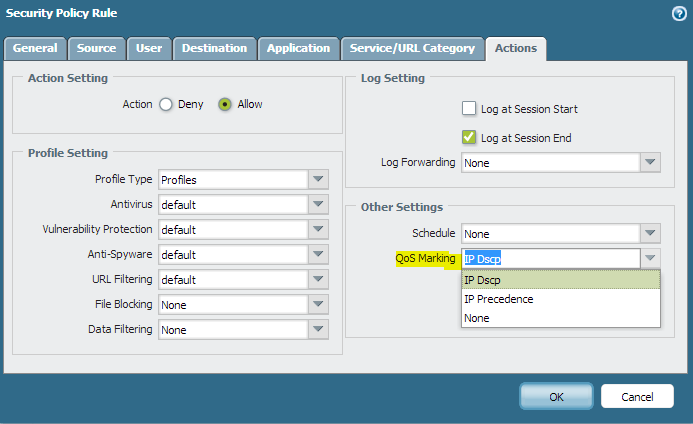

2. Accédez à la section autres paramètres sous l'onglet actions:

3. Sélectionnez IP Dscp ou IP Precedence en fonction de la nécessité et sélectionnez les options sous-jacentes.

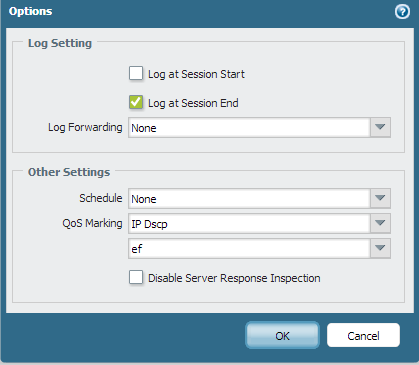

Dans l’exemple suivant, le « ef » (Forwarding accéléré ou Express Forward) est sélectionné :

le marquage « ef » est appliqué si les 3 premiers bits sur les 6 bits alloués dans DSCP l’en-tête de paquet de couche 3 est de 101 ( EF ). Ceci est généralement utilisé pour le trafic vocal RTP critique ou basé et des applications similaires.

Voici un exemple de capture de paquets prise sur les réseaux de Palo Alto au firewall stade de transmission :

Voir aussi

Pour voir les autres DSCP marquages disponibles, voir Quelles marques sont disponibles sur les réseaux de Palo Alto DSCP Firewall ?

propriétaire: ssunku
