Setzen der Priorität DSCP für QOS die Palo Alto-Netzwerke Firewall

Übersicht

Die Priorität für Pakete kann auf Layer 3 festgelegt werden, indem die Werte geändert DSCP werden. In diesem Dokument werden die Schritte beschrieben, DSCP die auf dem Palo Alto Networks-Gerät konfiguriert werden sollen.

Schritte

1. Auf dem webGUI, öffnen/fügen Sie eine Sicherheitsregel.

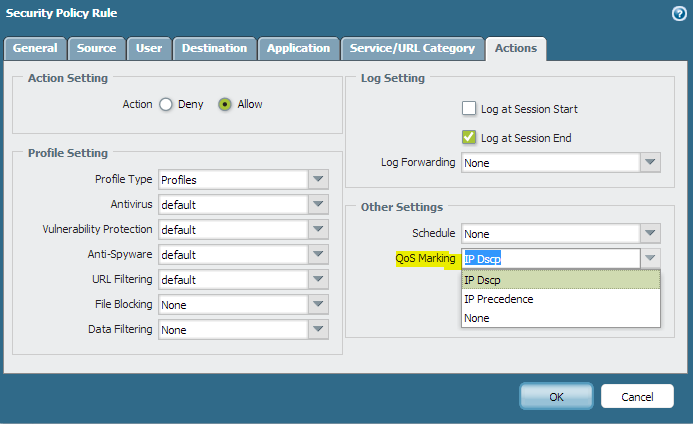

2. Navigieren Sie zum Abschnitt andere Einstellungen unter der Registerkarte Aktionen:

3. Wählen Sie IP Dscp oder IP Rangfolge basierend auf der Notwendigkeit und wählen Sie die zugrunde liegenden Optionen aus.

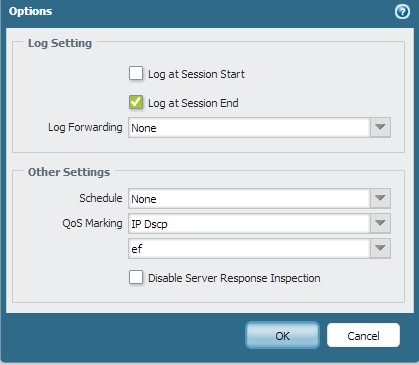

Im folgenden Beispiel ist der "ef" (Beschleunigte Weiterleitung oder Express Forward) ausgewählt:

Die Markierung "ef" wird angewendet, wenn die ersten 3 Bits von den 6 Bits, die im Layer 3-Paketheader zugewiesen sind, DSCP 101 ( ) sind. EF Dies wird in der Regel für kritischen oder RTP basierten Sprachverkehr und ähnliche Anwendungen verwendet.

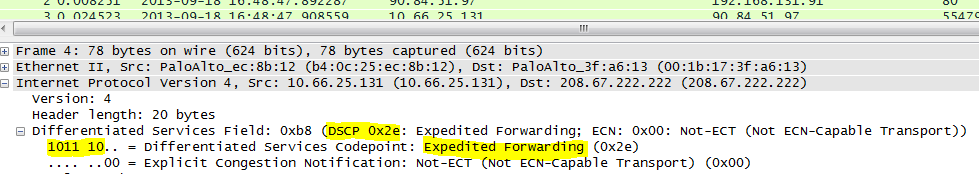

Im Folgenden finden Sie ein Beispiel für die Paketerfassung, die in den Palo Alto Networks in der Übertragungsphase aufgenommen firewall wurde:

Siehe auch

Weitere verfügbare Markierungen finden Sie DSCP unter Welche DSCP Markierungen sind in den Palo Alto-Netzwerken Firewall verfügbar?

Inhaber: ssunku
