如何在帕洛阿尔托网络设备上配置2层到3层连接
84886
Created On 09/25/18 17:50 PM - Last Modified 06/12/23 10:30 AM
Resolution
在设备上配置层2到3层
- 配置3层接口并将其连接到您的3层网络。
- 配置虚拟路由器和3层区域 (将3层接口追加到虚拟路由器和3层区域)。请确保在虚拟路由器上配置适当的默认网关。
- 配置2层接口并将其连接到您的2层网络。还要创建一个2层区域并将此接口追加到它。
- 使用与2层网络位于同一广播域中的 IP 地址配置 VLAN 接口。将此 VLAN 接口放在与步骤2相同的虚拟路由器中。专门为 VLAN 接口创建区域, 并将此 vlan 接口追加到该区域。
- 配置 vlan 并将2层接口和 vlan 接口追加到它。
注意:对于 PAN OS 5.0 和更早版本, 也可以在这个 VLAN 上启用3层转发. - 配置允许从具有 VLAN 接口的区域到具有3层接口的区域的通信的策略。还可以配置允许从具有3层接口的区域到具有 VLAN 接口的区域的通信的策略。
- 在下面图表的网络场景中, 我希望 pc 能够到达互联网云, 我想允许从互联网云访问 pc (远程桌面)。因此, 我配置了入站 nat 规则 (目标 nat 和出站 nat 规则 (源 nat)。请参阅下面的其他屏幕截图以查看我配置的 NAT 规则。
- 记住要提交。

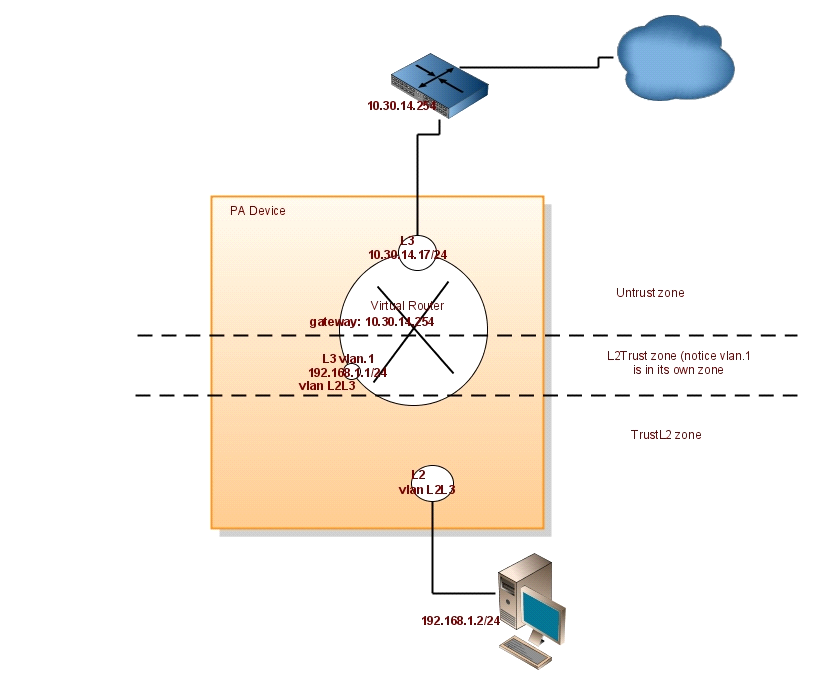

2层到3层安装的基本网络图

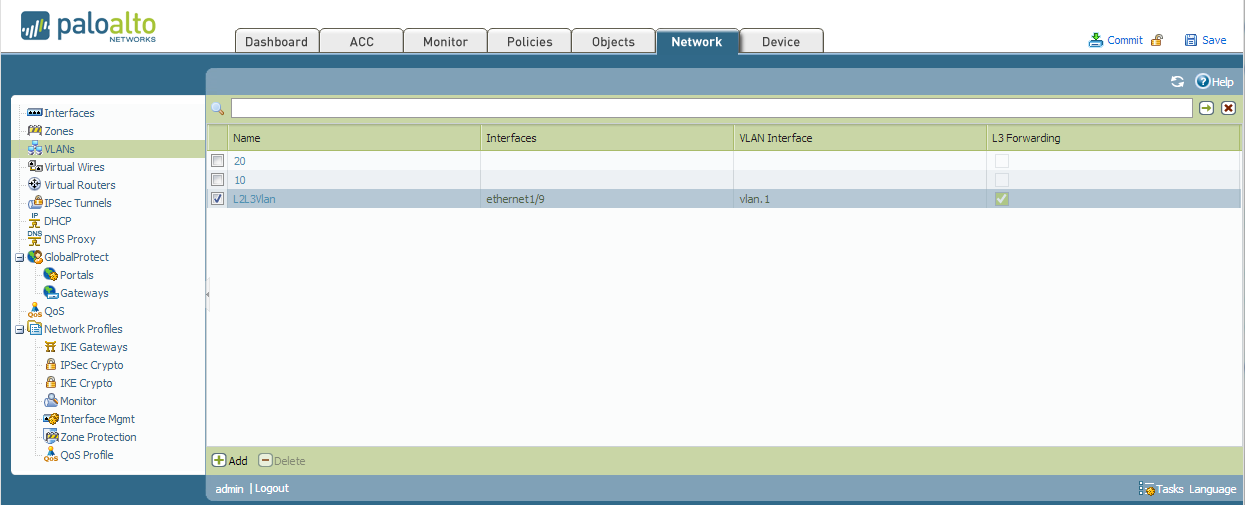

物理接口和 vlan 接口的网络选项卡 (使用的接口为1/3、1/9 和 vlan. 1):
所需的安全策略
配置的 NAT 规则
