OSPF 認証を構成する方法

パロアルトネットワークファイアウォールは、OSPF に対して次の種類の認証を使用できます。

• Type0 認証なし
• 単純なクリアテキストパスワードを使用するプレーンテキスト認証またはタイプ1。
• md5 暗号化パスワードを使用する2種類の md5 認証または Type。

手順

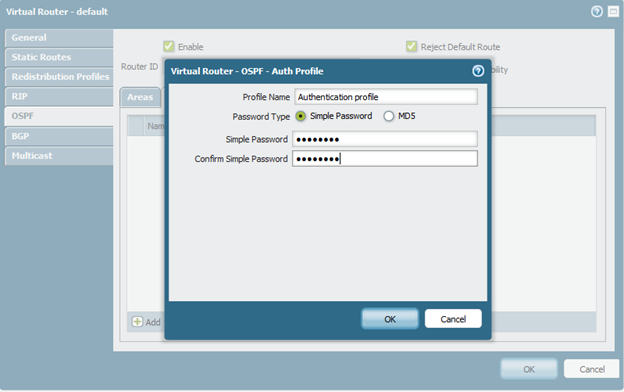

1. 認証プロファイルを構成し、簡易パスワードまたは MD5 パスワードの種類を選択します。

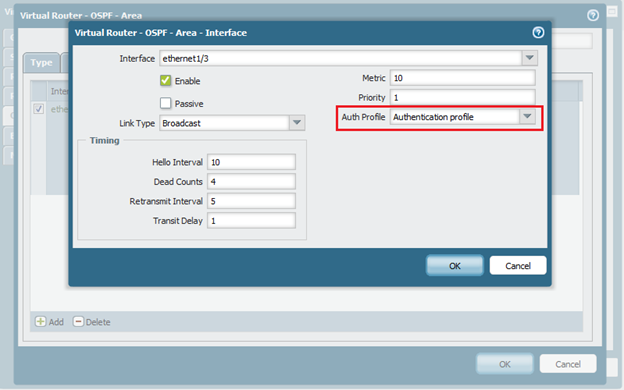

2. プロファイルが1つの OSPF 対応インターフェイスに definedattach し、変更をコミットするとします。


トラブルシューティングについては、CLI コマンドを使用して、ルーティングされた .log ファイルを参照してください。

> 尾ははい mp に従ってください-ログルーティングされます。

次に、ルーティングされるサンプルを示します。ログエントリ:

1. 完全に隣接
   する * * * * 監査 0x3e01-200 (0000) * * * * I:00000505 F:00000040

   qoamddsc 1014: 19:34:49 で、2月10日 2013 (4379890 ミリ秒)
   隣接する OSPF 隣人とのデータベース交換が完了
   しました。この隣人との隣接性は完全に今ある。近隣
   ルーター ID 192.168.13.99
   近隣 IP アドレス 192.168.13.99


2. 認証タイプの変更をテスト中 * * * *
   監査 0x3e01-91 (0000) * * * * I:00003ed1 F:00000040

   qodmnmi 210: 21:43:03 で、2月10日 2013 (5853790 ミリ秒)
   隣人との隣接性がダウンしている。
   この近隣ノードのデータベース交換に関連付けられたリソースは解放され
   ます。
   近隣ルーター ID 192.168.12.99
   近隣 IP アドレス 192.168.13.99


3. ospf 近隣パスワードなし PA 側のクリアテキストパスワードのために構成されている間
   * * * * 監査 0x3e02-39 (0000) * * * * I:00002c2b F:00000010
   qon2auth 707: 23:09:13 で、2月10日 2013 (3130980 ミリ秒)
   OSPF 1 パケットが予期しない認証タイプで受信しました0.
   認証の種類が1である必要があります。
   パケットデータ =
   45C0004C 0A340000 01590055 C0A80D63 E0000005 0201002C C0A80C63 00000000
   517E0000 00000000 00000000 FFFFFF00 000A120A 00000028 C0A80D63 00000000
   FFF60003 00010004 00000001


4. MD5 認証は、PA 側がクリアテキストパスワードのために構成されている間 * * * *
   監査 0x3e02-39 (0000) * * * * I:0000330e F:00000010

   qon2auth 707: 23:18:53 で、2月10日 2013 (3711010 ミリ秒)
   OSPF 1 パケットが予期しない認証タイプ2で受信しました。
   認証の種類が1である必要があります。
   パケットデータ =
   45C00078 0A820000 0159FFDA C0A80D63 E0000005 02010030 C0A80C63 00000000
   00000002 00000010 3C7EE878 FFFFFF00
   000A120A 00000028 C0A80D63 C0A80D01 C0A80C01 A22541E7 95E0BFB8 E2911562 EB920B2C 00000009 00010004 00000001
   00020014 3C7EE878 011241E5 DD4B6AA7 22E64507 F51E98B5
