如何在 802.3ad/聚合组上配置 802.1q VLAN 标记

概述

本文档介绍如何在 802.3ad/聚合组上配置 802.1q VLAN 标记。

步骤

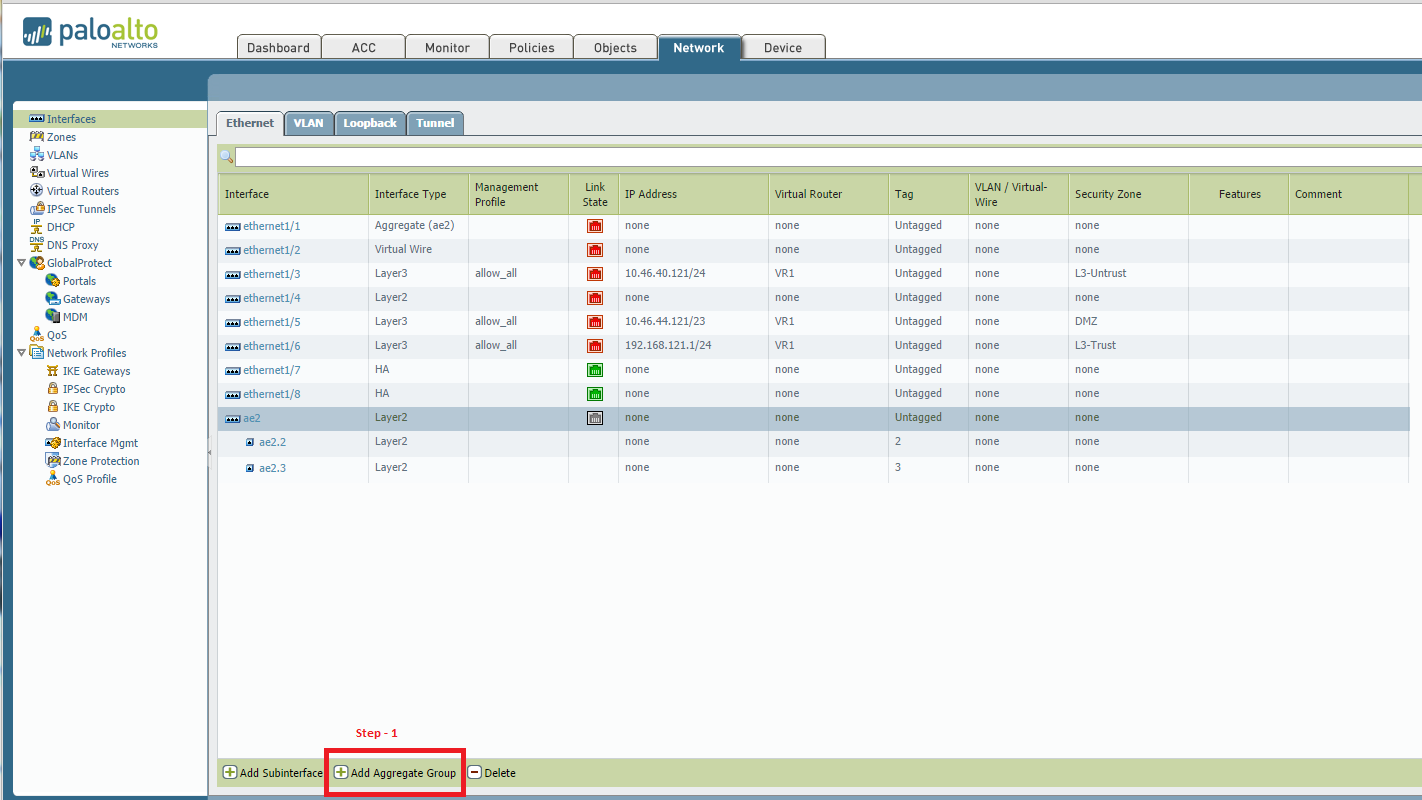

1. 创建聚合组。转到网络 > 接口并单击添加聚合组。
   • 网站用户界面:

   • CLI:
     # 设置网络接口合计-以太网
     <value>聚合接口名称: ae1-ae4</value>

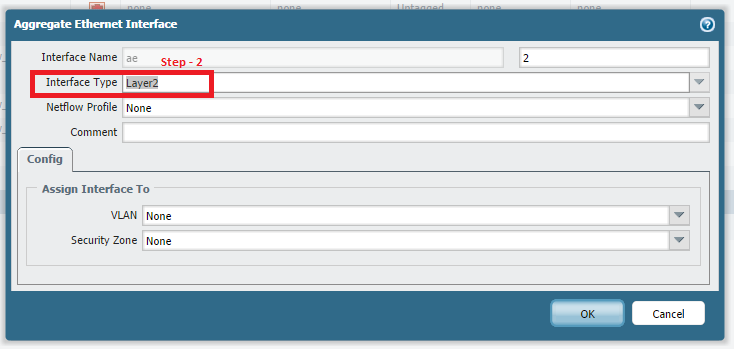

2. 将聚合以太网接口类型设置为 layer2 或 layer3:
   • 网站用户界面:

   • CLI:
     # 设置网络接口合计-以太网 ae1
     + 评论评论
     > layer2 Layer2 接口
     > layer3 Layer3 接口

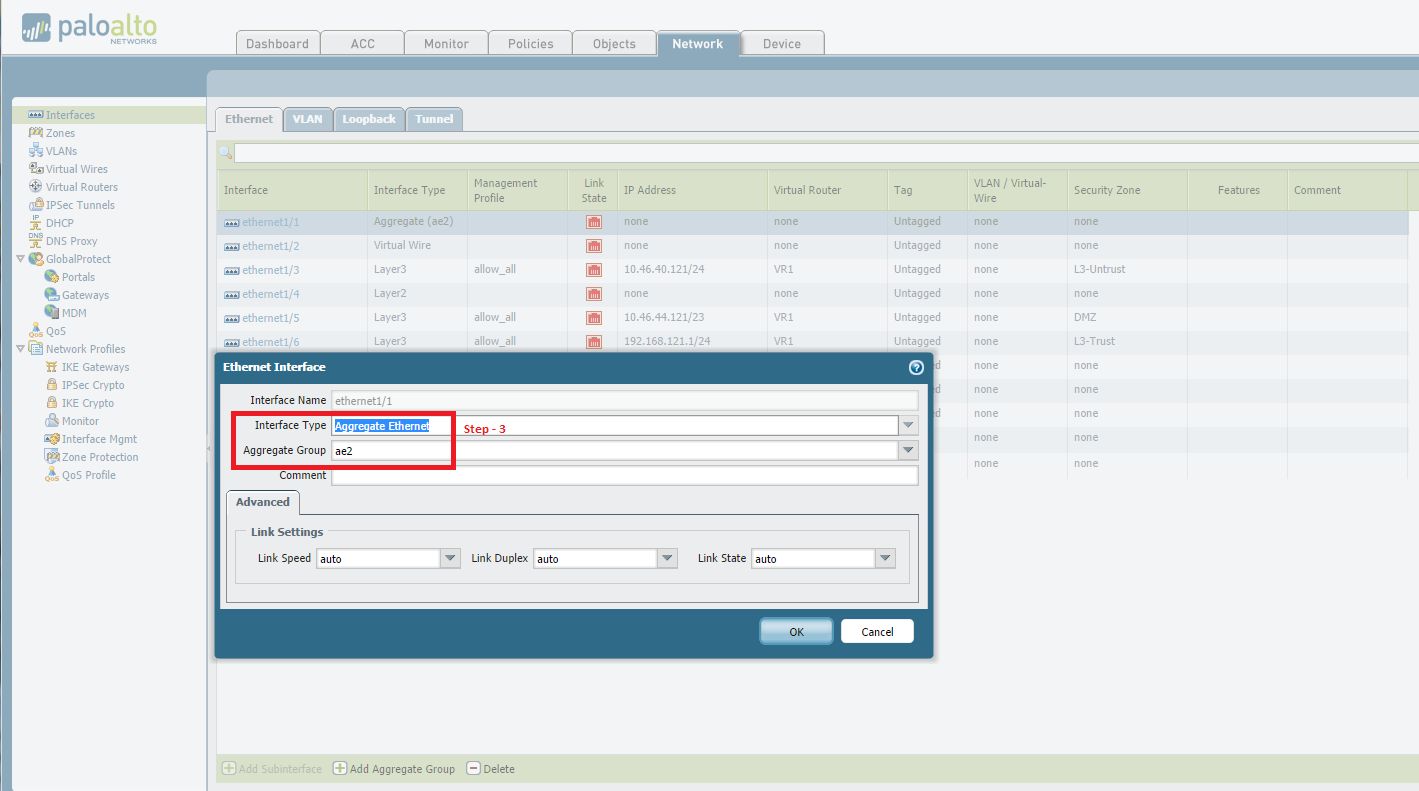

3. 将以太网接口分配给聚合以太网接口。选择 "希望以太网" 接口, 然后选择 "聚合以太网" 作为 "接口类型"。转到网络 > 接口 > 以太网。
   • 网站用户界面:

   • CLI:
     # 设置网络接口以太网 ethernet1/1 聚合-组
     ae1 聚合-以太网 ae1

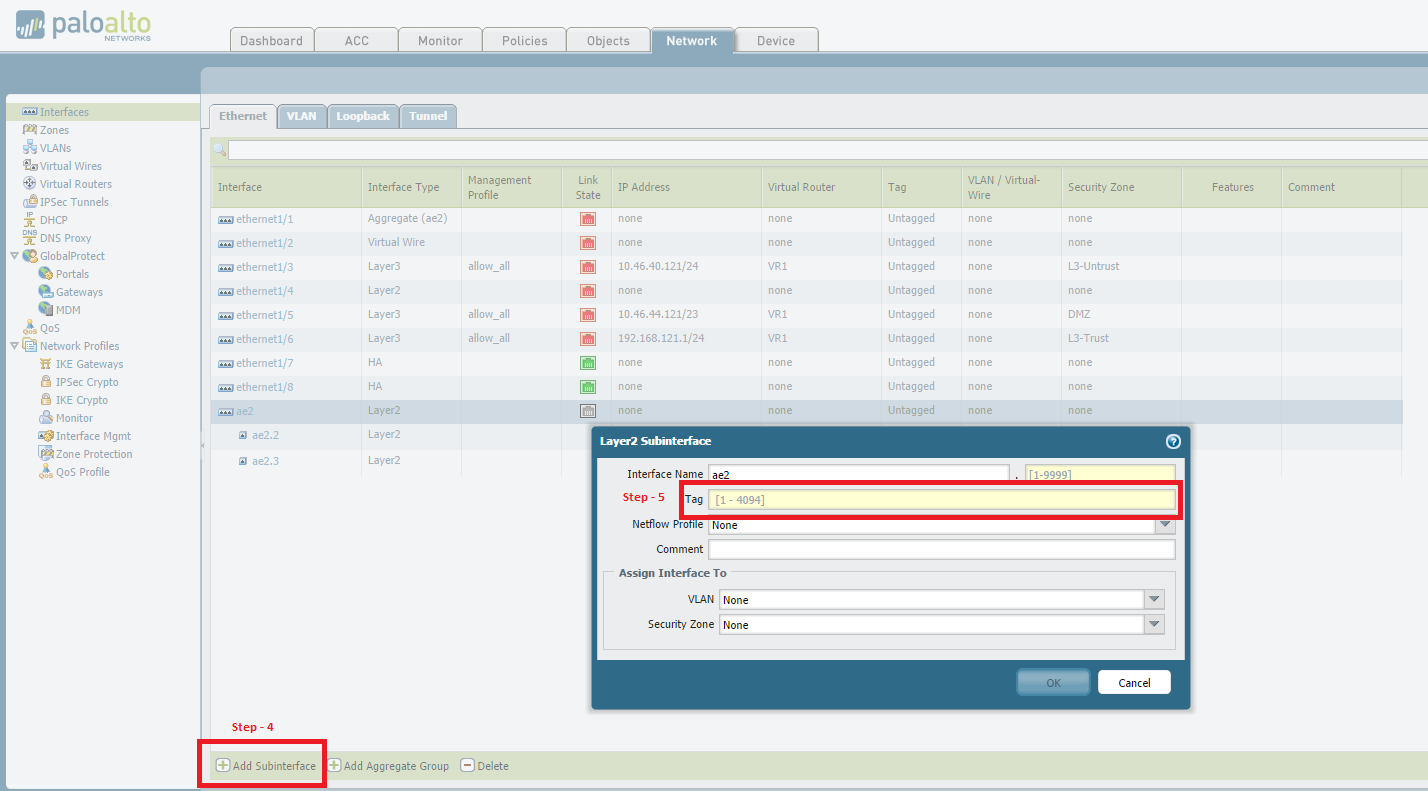

4. 将子接口添加到聚合以太网接口上
   • Web 用户界面:
     转到网络 > 接口 > 以太网, 然后单击添加子接口.
   • CLI:
     # 设置网络接口聚合-以太网 ae1 layer2 单元
     ae1.      ae1。
       <value>名称值</value>
5. 指定 802.1q VLAN 标记
   • 网站用户界面:

   • CLI
     # 设置网络接口合计-以太网 ae1 layer2 单元 ae1.1 标记
     <value>  <1-4094>802.1q VLAN 标记</1-4094></value>
