802.3 ad/集計グループで 802.1 q VLAN タグを構成する方法

概要

このドキュメントでは、802.3 ad/アグリゲートグループで 802.1 q VLAN タグを構成する方法について説明します。

手順

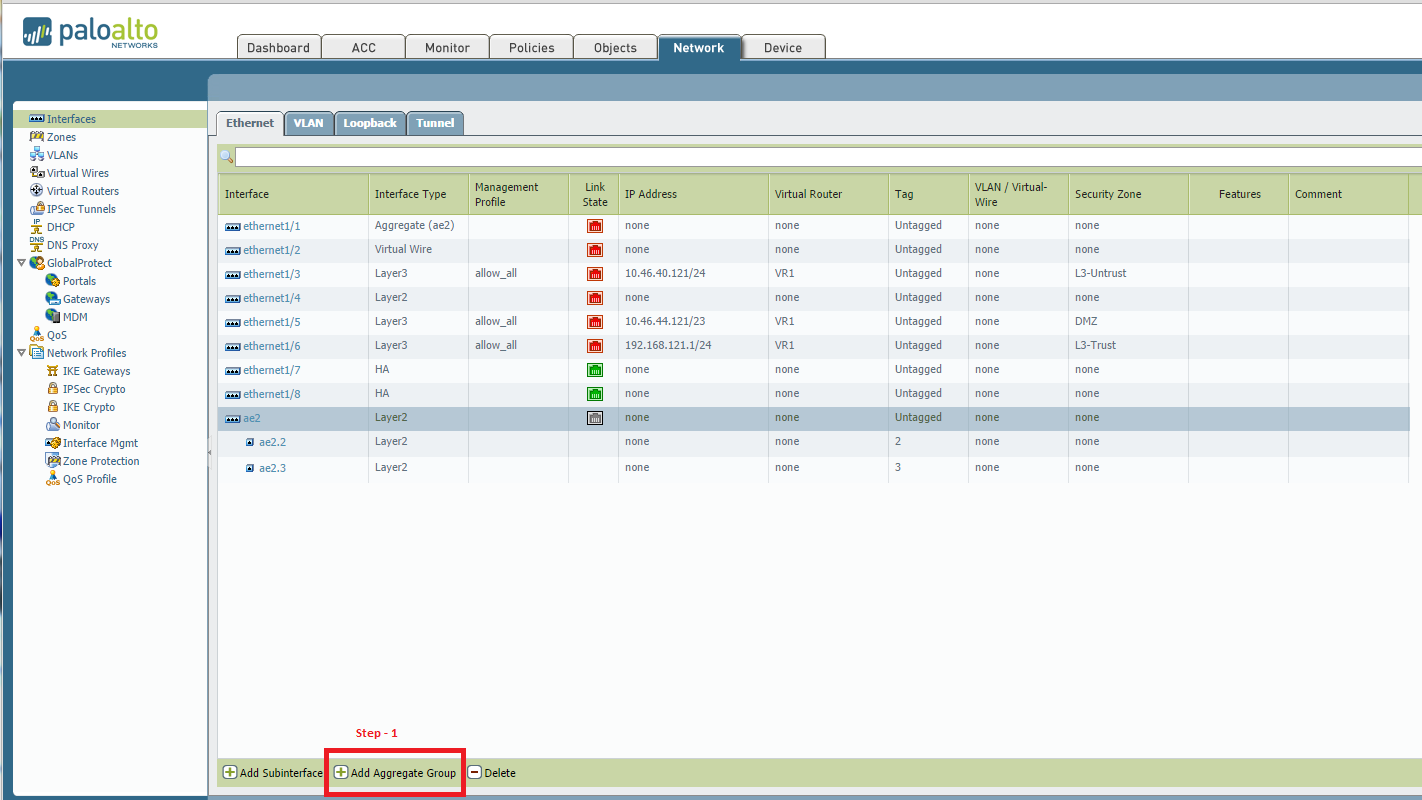

1. 集計グループを作成します。[ネットワーク] > [インターフェイス] に移動し、[集計グループの追加] をクリックします。
   • Web UI:

   • CLI:
     # セットネットワークインターフェイス集合-イーサネット
     <value>集合インターフェイス名: ae1-ae4</value>

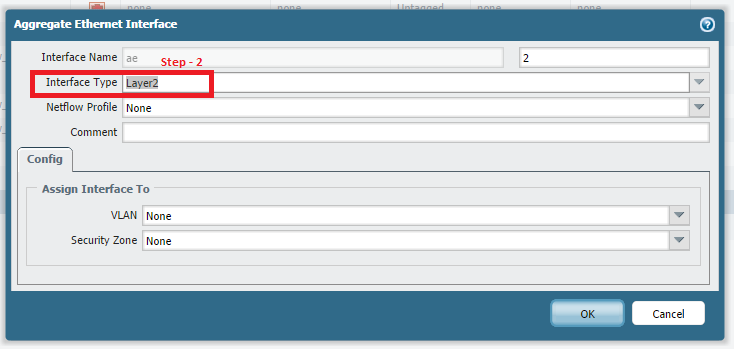

2. layer2 または layer3 として集合イーサネットインタフェースタイプを設定します。
   • Web UI:

   • CLI:
     # 設定ネットワークインターフェイス集合-イーサネット ae1
     + コメントコメント
     > layer2 layer2 インターフェイス
     > layer3 layer3 インターフェイス

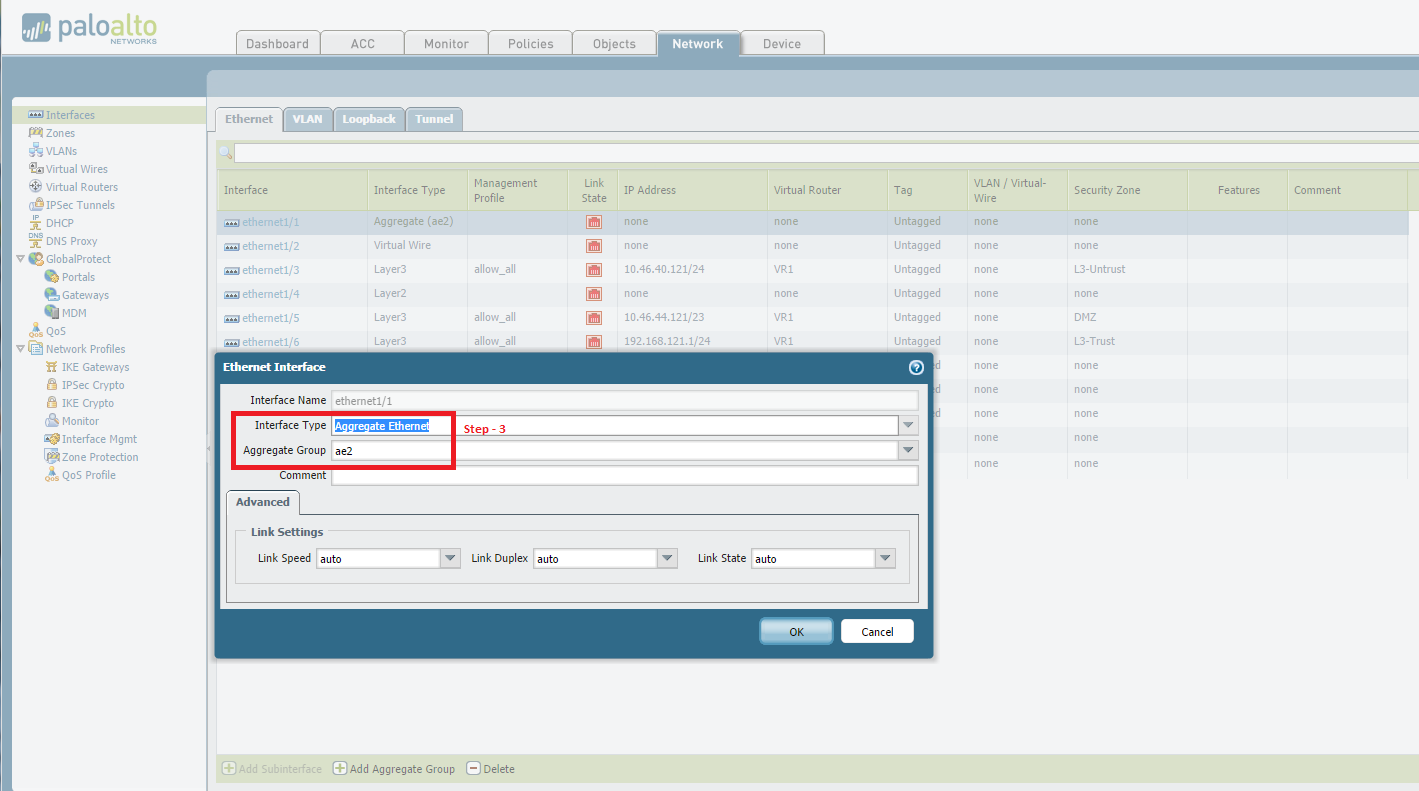

3. イーサネットインターフェイスをアグリゲートインタフェースに割り当てます。欲望イーサネットインターフェイスを選択し、"インターフェイスの種類" として "集約イーサネット" を選択します。ネットワーク > インタフェース > イーサネットに移動します。
   • Web UI:

   • CLI:
     # セットネットワークインターフェイスイーサネット ethernet1/1 集合-グループ
     ae1 集合-イーサネット ae1

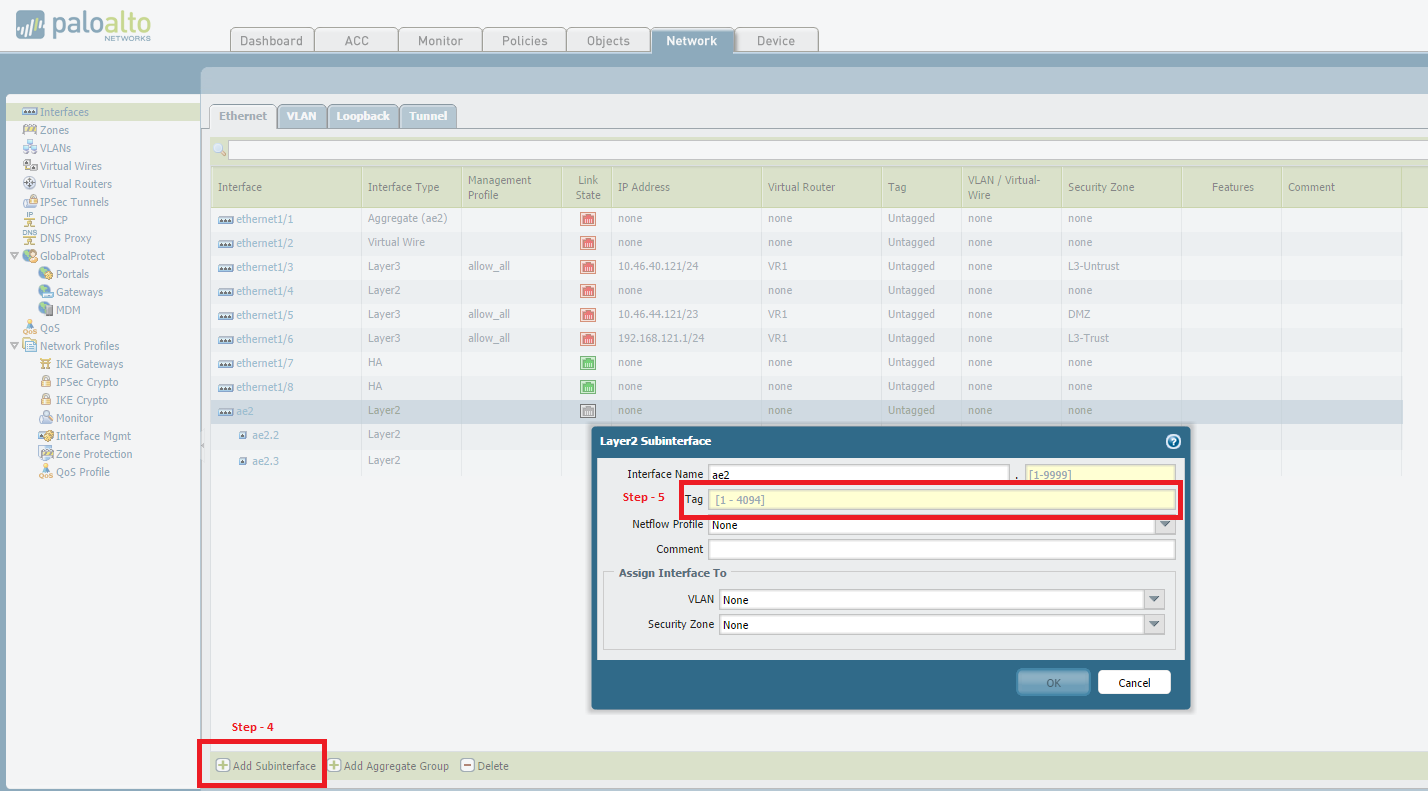

4. サブインターフェイスを集約イーサネットインタフェースに追加する
   • Web UI: [
     ネットワーク] > [インターフェイス] > [イーサネット] に移動し、[サブインターフェイスの追加] をクリックします。
   • CLI:
     # セットネットワークインターフェイス集合-イーサネット ae1 layer2 ユニット
     ae1。     ae1.
       <value>名前の値</value>
5. 802.1 q VLAN タグの割り当て
   • Web UI:

   • CLI
     # セットネットワークインターフェイス集合-イーサネット ae1 layer2 ユニット ae 1.1 タグ
     <value>  <1-4094>802.1 q VLAN タグ</1-4094></value>
