Procédure de configuration de la balise VLAN 802.1 q sur le groupe 802.3 AD/Aggregate
59789
Created On 09/25/18 17:46 PM - Last Modified 06/07/23 20:35 PM
Resolution
Vue d’ensemble
Ce document décrit comment configurer une balise VLAN 802.1 q sur le groupe 802.3 AD/Aggregate.
Étapes

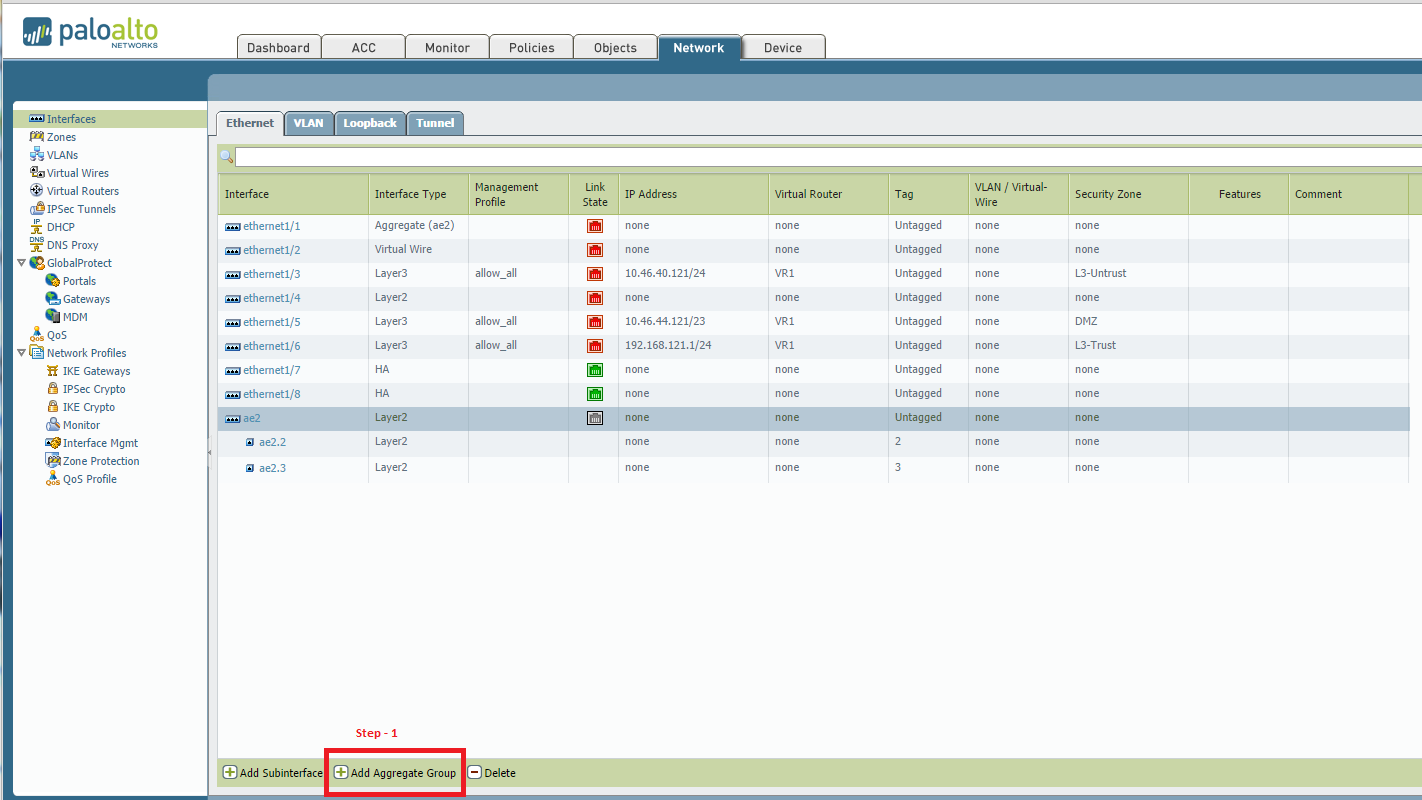

- Créer un groupe d'agrégats. Accédez à l'Interface Network > et cliquez sur Ajouter un groupe d'agrégats.
- INTERFACE utilisateur Web:
- CLI:
# Set Network Interface Aggregate-Ethernet
<value> Aggregate nom de l'interface: AE1-AE4</value>
- INTERFACE utilisateur Web:

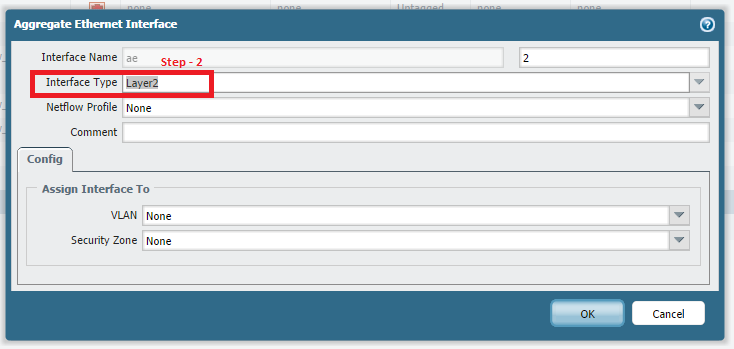

- Définissez le type d'interface Ethernet agrégé comme Layer2 ou Layer3:
- INTERFACE utilisateur Web:
- CLI:
# Set Network Interface Aggregate-Ethernet AE1
+ Commentaire commentaire
> Layer2 Layer2 interface
> Layer3 Layer3 interface
- INTERFACE utilisateur Web:

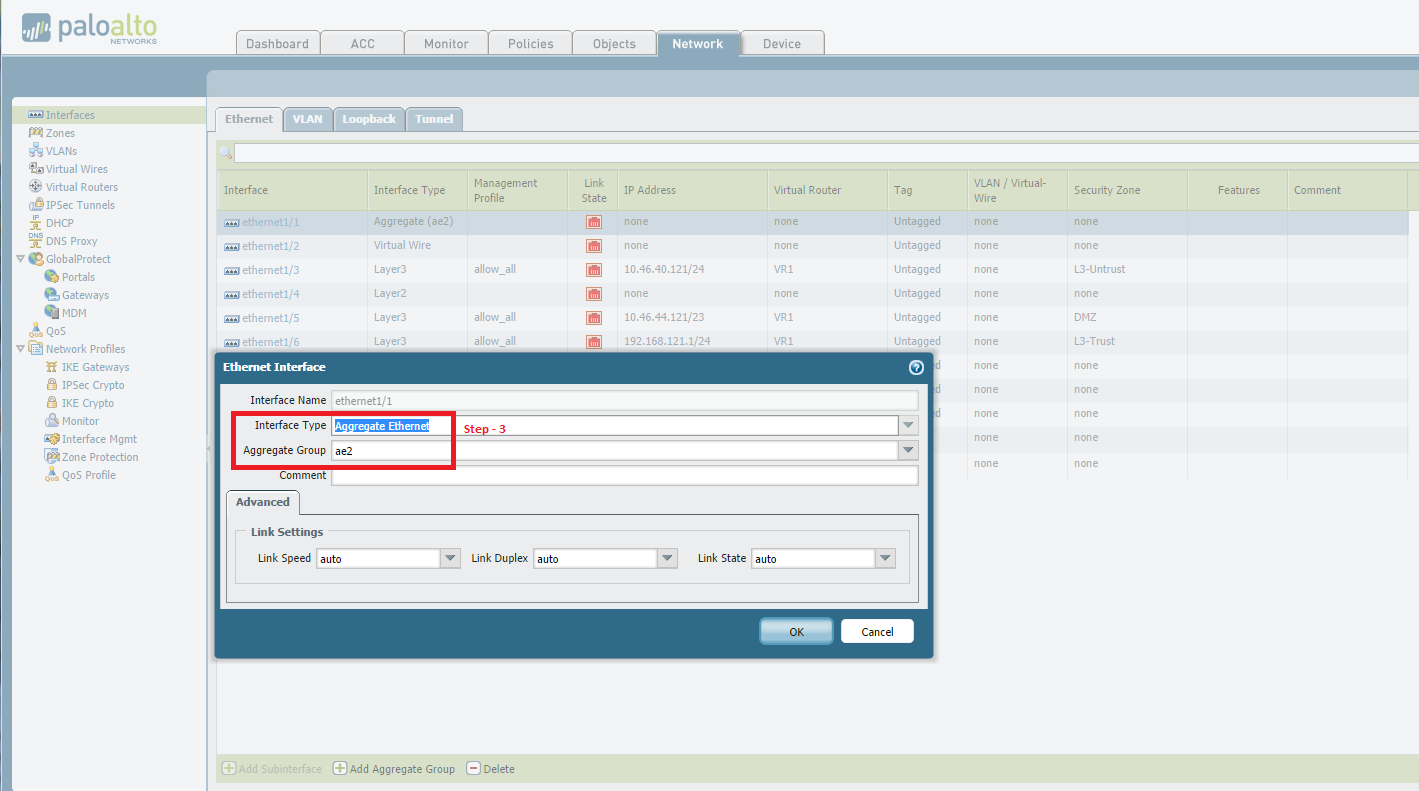

- Assignez des interfaces Ethernet à l'interface Ethernet agrégée. Sélectionnez l'interface Ethernet Desire, puis sélectionnez "agrégat Ethernet" comme "type d'Interface". Allez dans le réseau > interfaces > Ethernet.
- INTERFACE utilisateur Web:
- CLI:
# Set Network Interface Ethernet ethernet1/1 Aggregate-Group
AE1 Aggregate-AE1 Ethernet
- INTERFACE utilisateur Web:

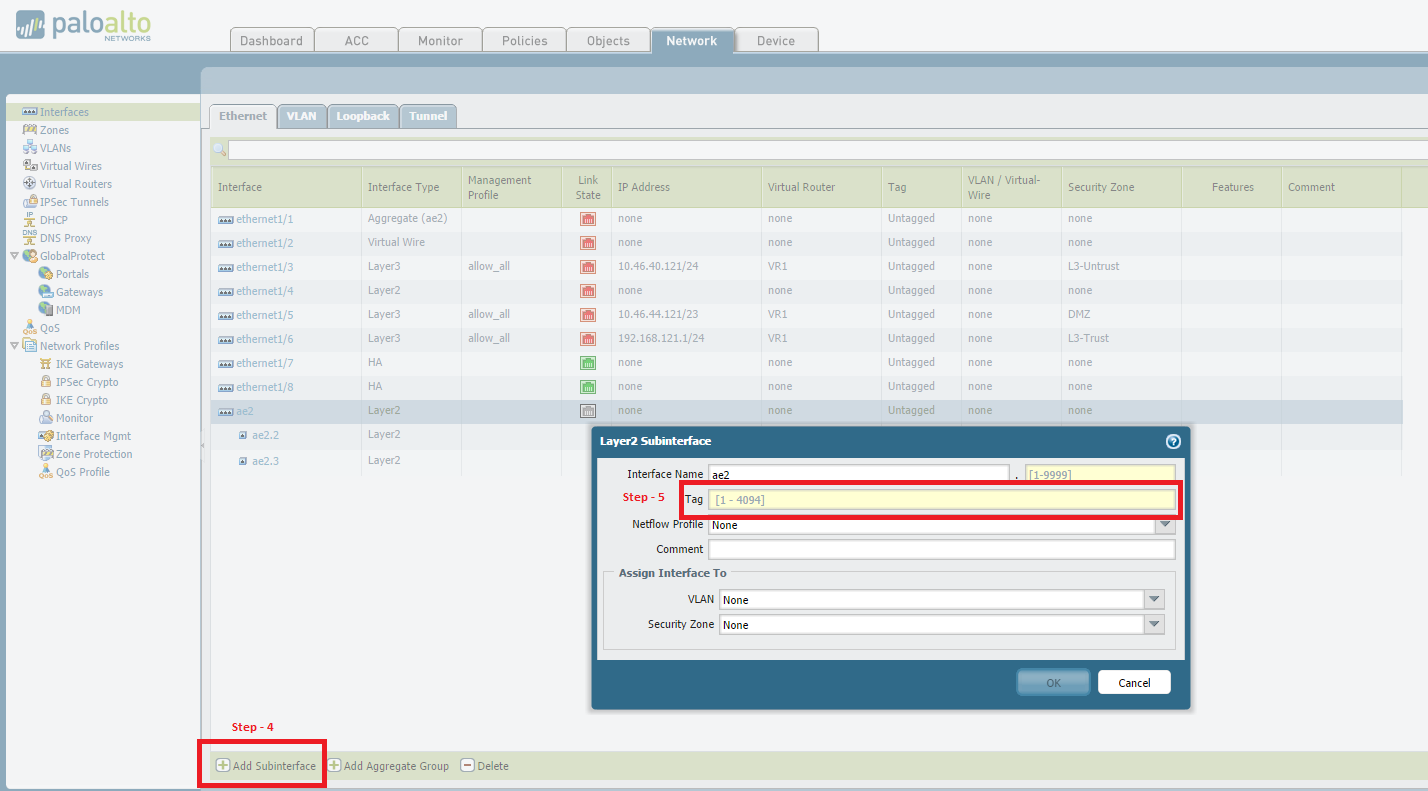

- Ajout d'une sous-interface à l'interface Ethernet agrégée
- INTERFACE utilisateur Web:
accédez au réseau > interfaces > Ethernet et cliquez sur Ajouter une sous-interface. - CLI:
# Set Network Interface Aggregate-Ethernet AE1 Layer2 unités
AE1. AE1.
<value>valeur de nom</value>
- INTERFACE utilisateur Web:
- Attribuer une balise VLAN 802.1 q
- INTERFACE utilisateur Web:
- CLI
# Set Network Interface Aggregate-Ethernet AE1 Layer2 Units AE 1.1 tag
<value><1-4094> 802.1 q VLAN Tag</1-4094> </value>
- INTERFACE utilisateur Web:
