Wie man 802.1 q VLAN-Tag auf 802.3 Ad/Aggregate-Gruppe konfiguriert

Übersicht

In diesem Dokument wird beschrieben, wie ein 802.1 q VLAN-Tag auf 802.3 Ad/Aggregate-Gruppe konfiguriert werden kann.

Schritte

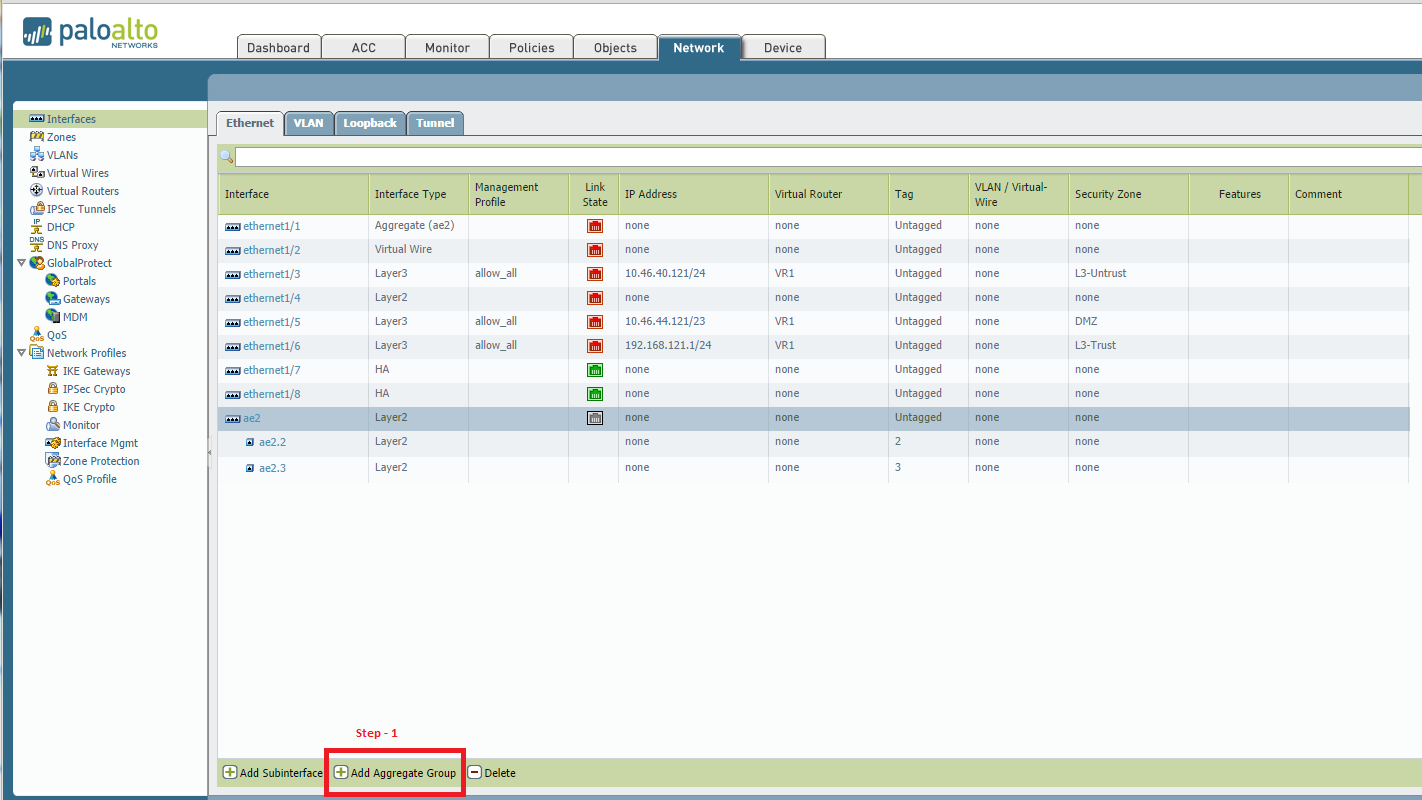

1. Eine Aggregat Gruppe erstellen. Gehen Sie zum Netzwerk > Interface und klicken Sie auf aggregierte Gruppe HinzuFügen.
   • Web UI:

   • CLI:
     # Set-Netzwerk-Interface-Aggregat-Ethernet-
     <value> Aggregat Schnittstellen Name: AE1-AE4</value>

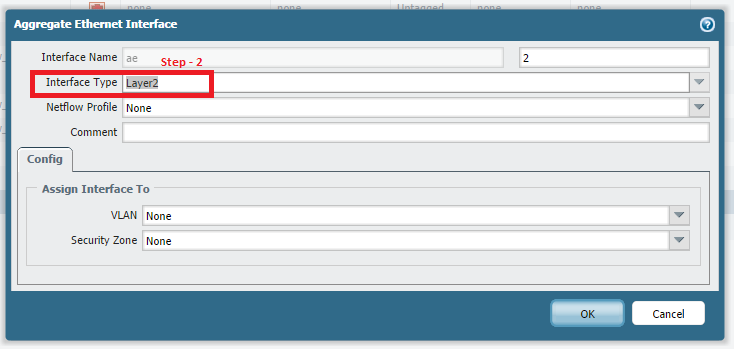

2. Setzen Sie den aggregierten Ethernet-Interface-Typ als Layer2 oder Layer3:
   • Web UI:

   • CLI:
     # Set-Netzwerk-Interface-Aggregat-Ethernet AE1
     + Kommentar Kommentar
     > Layer2 Layer2 Interface
     > Layer3 Layer3-Schnittstelle

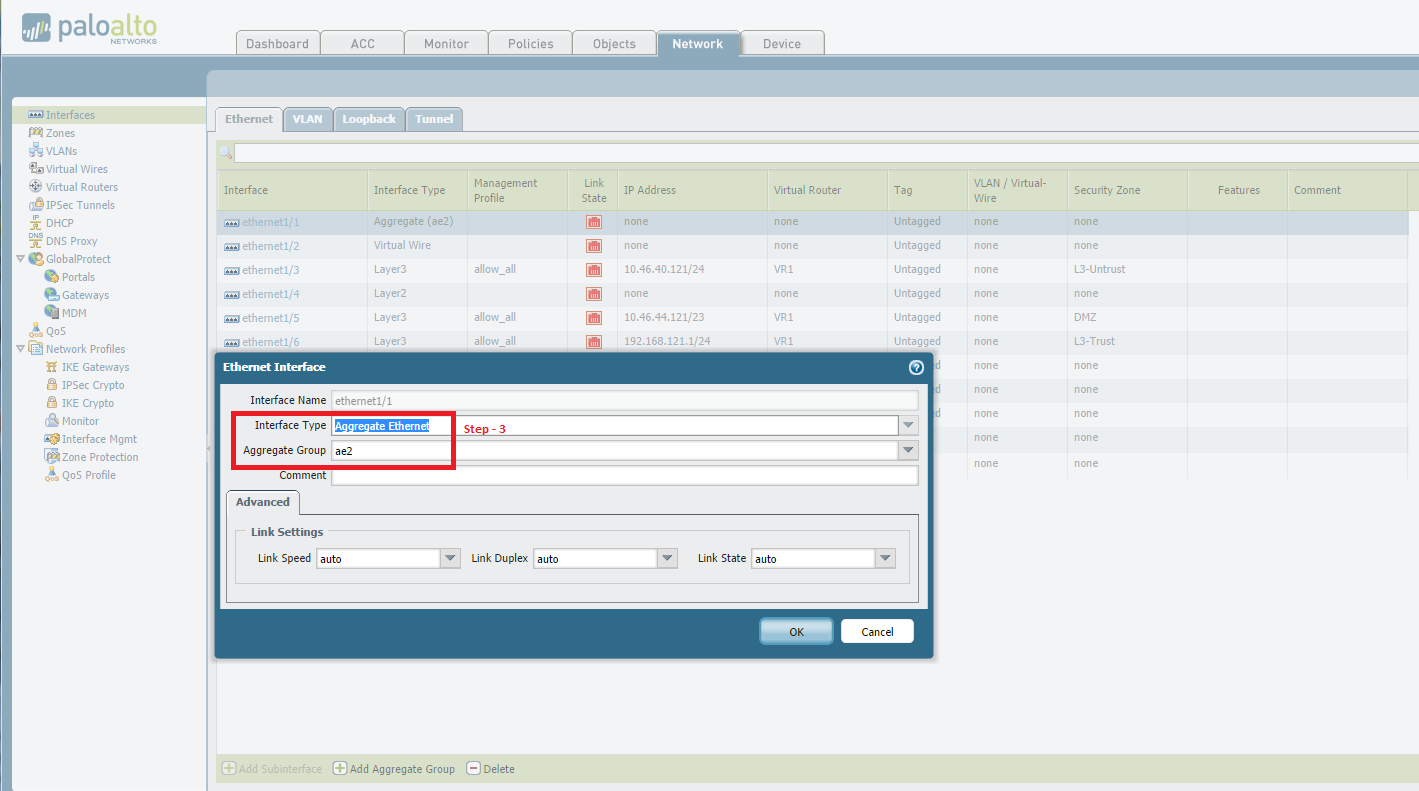

3. Ethernet-Schnittstellen der Aggregat-Ethernet-Schnittstelle zuweisen. Wählen Sie die Wunsch-Ethernet-Schnittstelle und wählen Sie dann "Aggregate Ethernet" als "Interface Type".  Gehen Sie zum Netzwerk > Interfaces > Ethernet.
   • Web UI:

   • CLI:
     # setzen Sie Netzwerkschnittstelle Ethernet Ethernet1/1 Aggregate-Gruppe
     AE1 Aggregate-Ethernet AE1

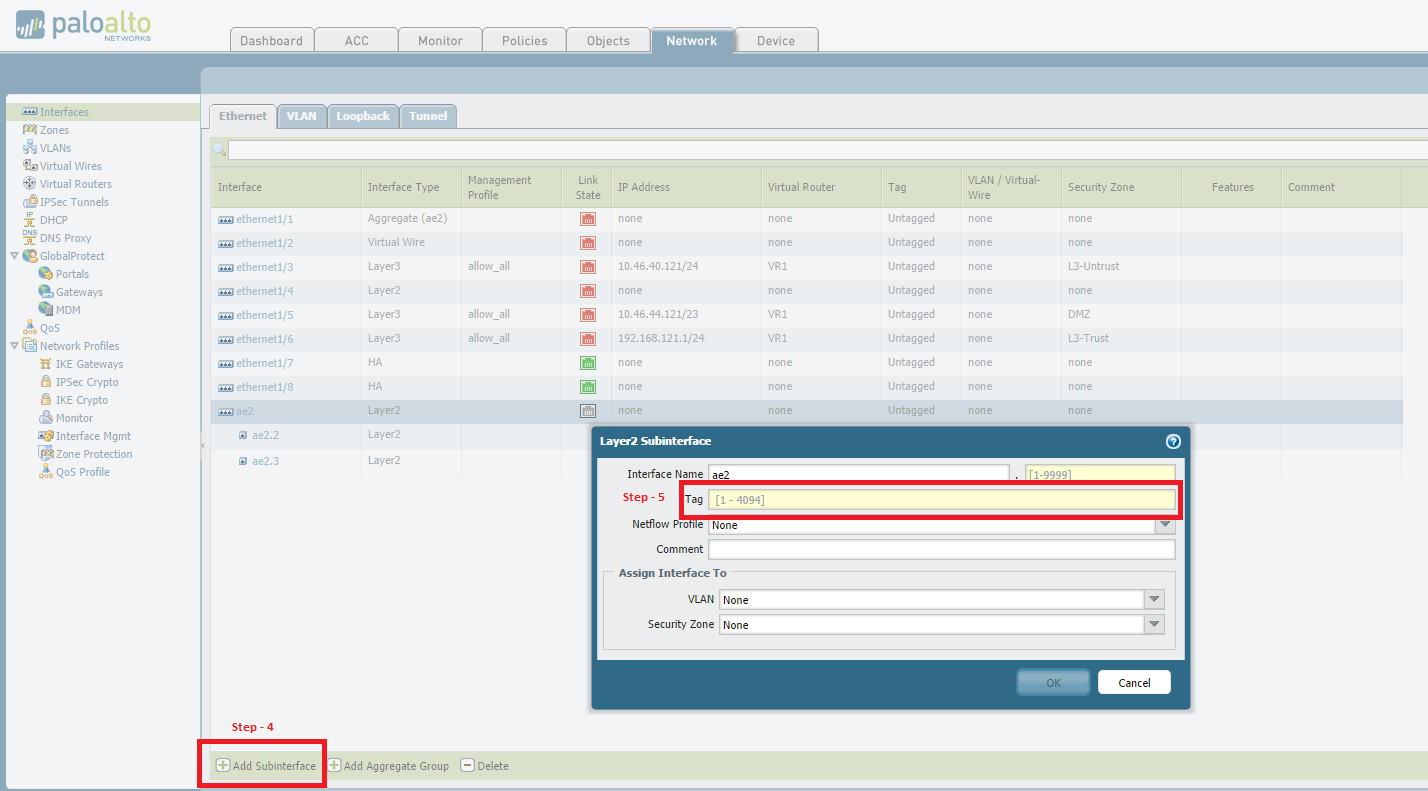

4. Fügen Sie eine Unterschnittstelle zur Aggregat-Ethernet-Schnittstelle hinzu
   • Web-UI:
     gehen Sie zu Netzwerk > Interfaces > Ethernet und klicken Sie auf unterSchnittstelle hinzufügen.
   • CLI:
     # setzen Sie die Netzwerkschnittstelle Aggregate-Ethernet AE1 Layer2 Einheiten
     AE1.      AE1.
       <value>namens Wert</value>
5. 802.1 q VLAN Tag zuweisen
   • Web UI:

   • CLI
     # Set-Netzwerk-Interface-Aggregat-Ethernet AE1 Layer2 Units AE 1.1 Tag
     <value><1-4094> 802.1 q VLAN Tag</1-4094>  </value>
