Detalles

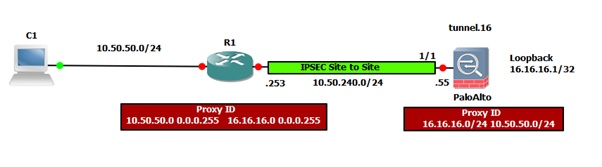

El siguiente diagrama ilustra un IPSec de sitio a sitio entre un firewall Palo Alto Networks y Cisco:

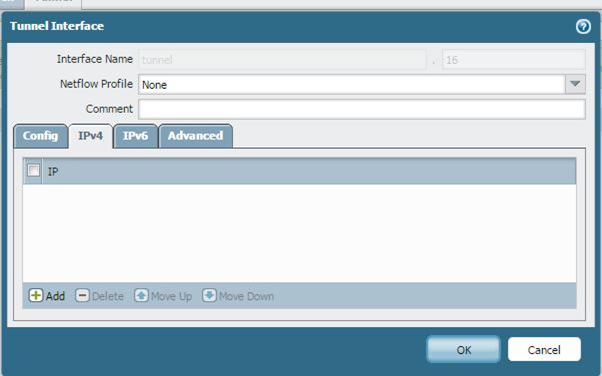

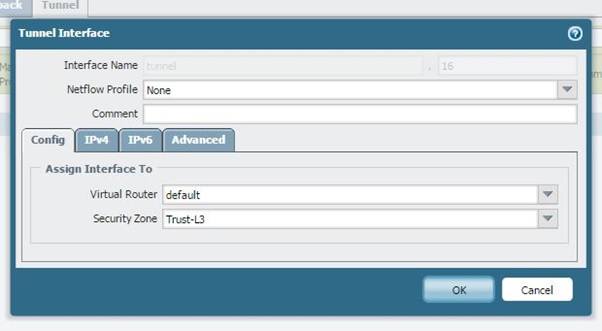

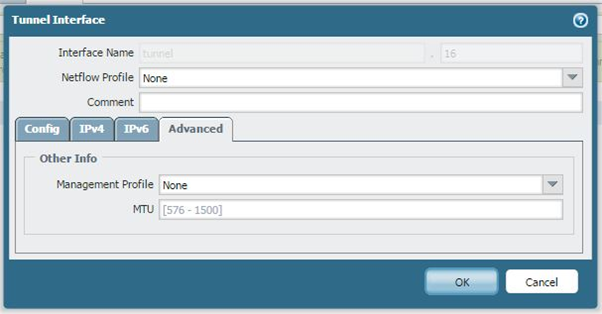

Interfaz de túnel
Crear una interfaz de túnel y seleccione router virtual y zona de seguridad. La política de seguridad necesita permitir el tráfico de la zona de LAN a la zona VPN, si coloca la interfaz de túnel en algunas zona independiente que no sea la zona de red LAN interna.
La dirección IP no es necesaria. Para ejecutar el protocolo de enrutamiento a través del túnel, debe agregar una dirección IP a la interfaz de túnel.

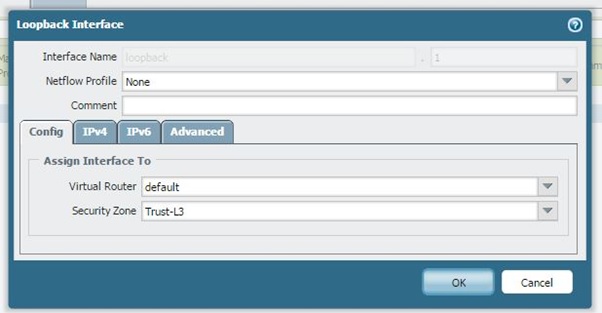

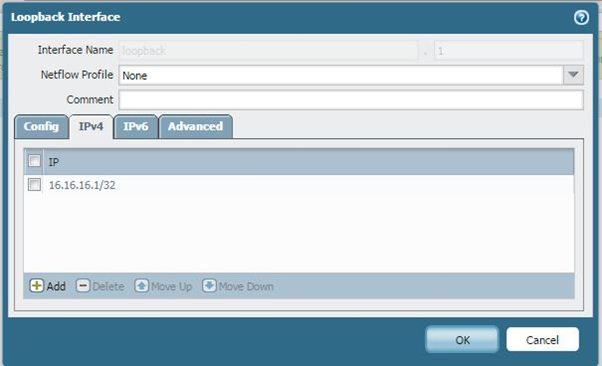

Interfaz de loopback
En este caso que estamos utilizando una interfaz de Loopback para simular un host en una zona interna para probarlos, si no hay no es necesario para la interfaz de loopback.

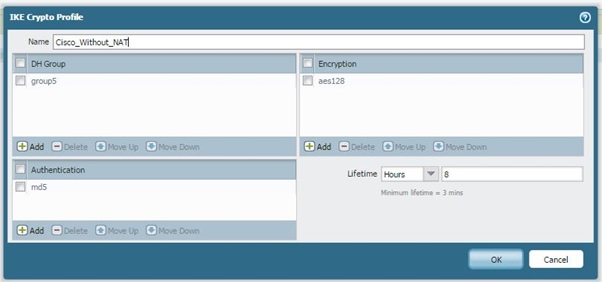

Fase 1
Crear una directiva de la fase 1, que será el mismo en ambos lados:

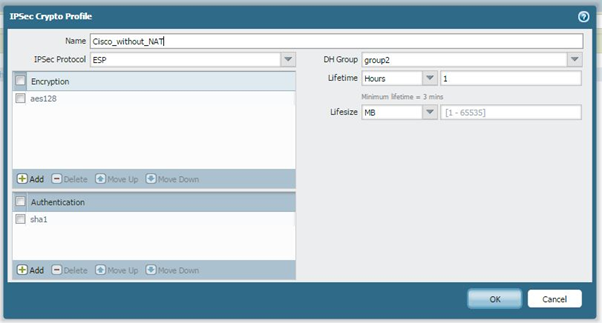

Fase 2
Crear una directiva de la fase 2, que será el mismo en ambos lados:

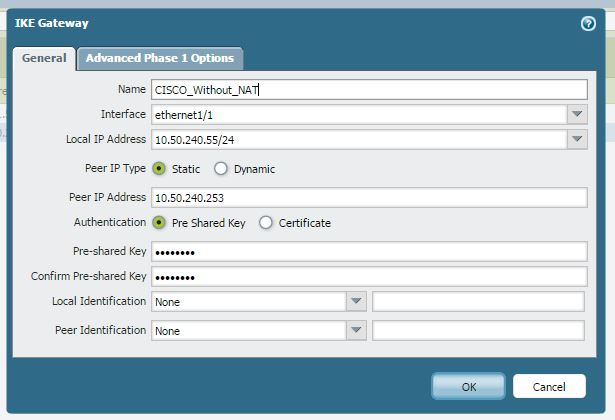

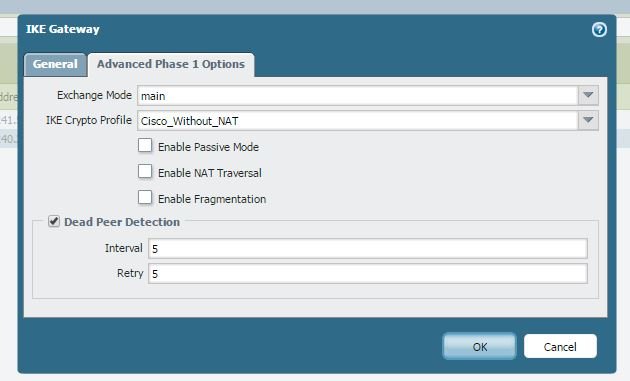

Gateway de IKE
La dirección IP de pares debe ser accesible a través de la interfaz Ethernet 1/1, como se muestra a continuación:

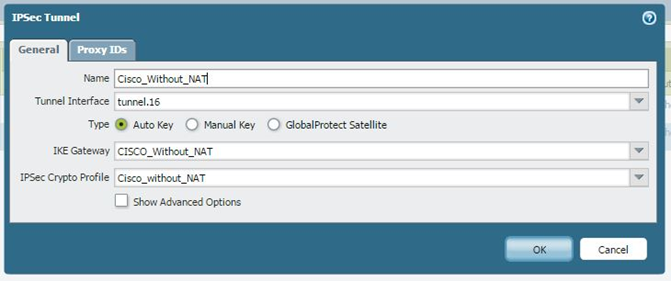

Túnel IPSec
Seleccione la interfaz de túnel, la puerta de entrada de IKE y el perfil IPSec Crypto para asegurarse de que el Proxy-ID se agrega, otra fase 2 no saldrá.

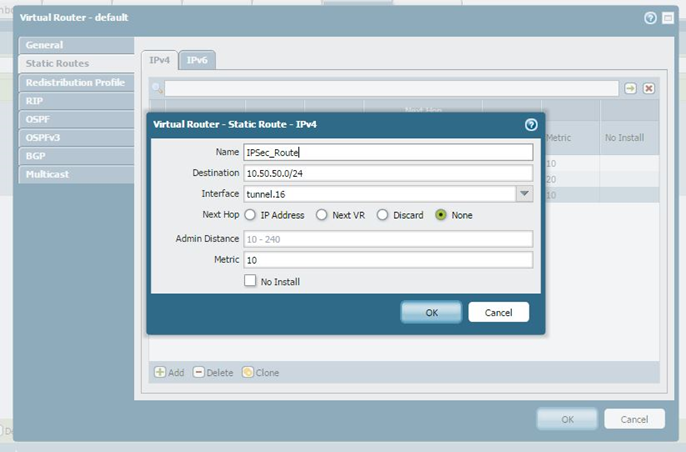

Ruta
Añadir la ruta de la red interna del otro lado apuntando hacia la interfaz de túnel y no seleccionar ninguno:
Configuración de Cisco
acceso IP-lista Extended Crypto_Acl
permiso IP 10.50.50.0 0.0.0.255 16.16.16.0 0.0.0.255
Crypto ISAKMP Policy 16
encr AES
hash MD5 autentificación
pre-share
Grupo 5 cifrado
ISAKMP clave cisco123 dirección 0.0.0.0
0.0.0.0 Crypto IPSec Transform-Set TSET ESP-AES ESP-Sha-HMAC
Crypto mapa CMAP 10 IPSec-ISAKMP
conjunto peer 10.50.240.55
set transformar-Set Tset
coincidencia dirección Crypto_Acl
interfaz FASTETHERNET0/0
Crypto Map CMAP
