基于访问路线的拆分隧道，供 VPNC Linux 分销客户使用

概述

VPNC 是支持扩展身份验证 （Auth） 的开源第三方 IPSec VPN 客户端， X- VPN GlobalProtect 为访问公司内部网络建立了通往网关的通道。

请查看下面的链接，了解支持的 X- Auth IPSec 客户端列表：

X-支持哪些身份验证 IPSec 客户端？

此文档解释了当 VPNC 客户端连接到网关时拆分隧道的工作原理 GlobalProtect 。



细节

• 为了定义从 VPNC 客户端（或）访问网络以便通过连接发送流量 VPN ，需要在 GlobalProtect 网关的客户端配置中添加访问路线（也称为拆分隧道）。 参考 GlobalProtect 配置技术说明
• 当访问路线配置在 GlobalProtect 网关上时，所有访问路线的聚合路由将发送给 VPNC 客户端。 如果 DNS 包含服务器地址，那么在聚合路由时也会考虑这些地址。



例如：

如果接入路线包含网络 10.66.22.0/23 和 192.168.87.0/24，则发送给第三方客户端的聚合 VPNC 路由为默认路由 0.0.0/0，如下所示。

>> 显示全局保护网关网关名称 test_vpnc



GlobalProtect 网关：test_vpnc （0 用户）

隧道类型： 远程用户隧道

隧道名称 ： test_vpnc -N

隧道 ID ： 7

隧道接口 ：隧道.1

封装接口 ： 以太网1/3

继承自 ：

本地地址 ： 10.66.24.87

        SSL 服务器端口 ： 443

IPSec 封装 ： 是

隧道谈判 ： ssl， ike

        HTTP 重定向： 否

        UDP 端口 ： 4501

最大用户数 ： 0

        IP 池范围： 172.16.7.1 - 172.16.7.7：

        IP 池索引 ： 0

下一个 IP ： 0.0.0.0

        DNS 服务器 ： 4.2.2.2

: 0.0.0.0

        WINS 服务器 ： 0.0.0.0

: 0.0.0.0

        访问路线 ： 10.66.22.0/23;192.168.87.0/24;

        第三方客户端的访问路由：0.0.0.0/0

        VSYS：vsys1（ID 1）

        SSL 服务器证书 ： SERVER_CERT

身份验证配置文件 ： vpnc_auth

客户证书配置文件 ：

使用寿命 ： 2592000 秒

空闲超时 ： 10800 秒



如果接入路线包含网络 10.66.22.0/23 和 10.66.12.0/23，则发送到第三方 VPNC 客户端的总路线为 10.66.0/19，如下所示。

>> 显示全局保护网关网关名称 test_vpnc



GlobalProtect 网关：test_vpnc （0 用户）

隧道类型： 远程用户隧道

隧道名称 ： test_vpnc -N

隧道 ID ： 7

隧道接口 ：隧道.1

封装接口 ： 以太网1/3

继承自 ：

本地地址 ： 10.66.24.87

        SSL 服务器端口 ： 443

IPSec 封装 ： 是

隧道谈判 ： ssl， ike

        HTTP 重定向： 否

        UDP 端口 ： 4501

最大用户数 ： 0

        IP 池范围： 172.16.7.1 - 172.16.7.7：

        IP 池索引 ： 0

下一个 IP ： 0.0.0.0

        DNS 服务器 ： 10.66.22.77

: 0.0.0.0

        WINS 服务器 ： 0.0.0.0

: 0.0.0.0

        访问路线 ： 10.66.22.0/23;10.66.12.0/23;

第三方客户端的访问路由： 10.66.0.0/19

        VSYS：vsys1（ID 1）

        SSL 服务器证书 ： SERVER_CERT

身份验证配置文件 ： vpnc_auth

客户证书配置文件 ：

使用寿命 ： 2592000 秒

空闲超时 ： 10800 秒



注意： 如果发送给客户端的聚合路由 VPNC 为默认路由（0.0.0.0/0），则 VPNC 需要配置客户端以进行拆分隧道，如下所示。

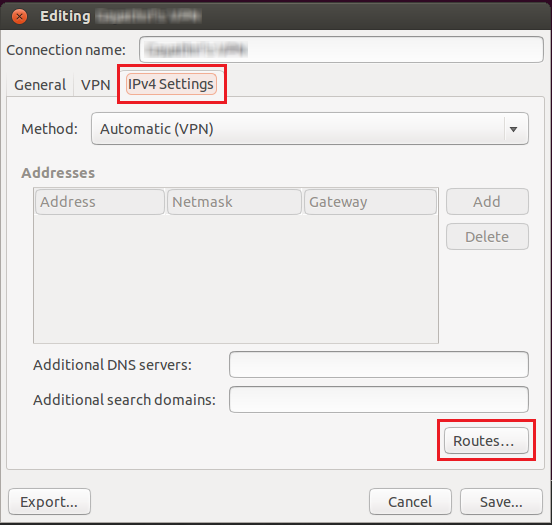

导航到 VPNC 客户端并转到 IPv4 设置>路由

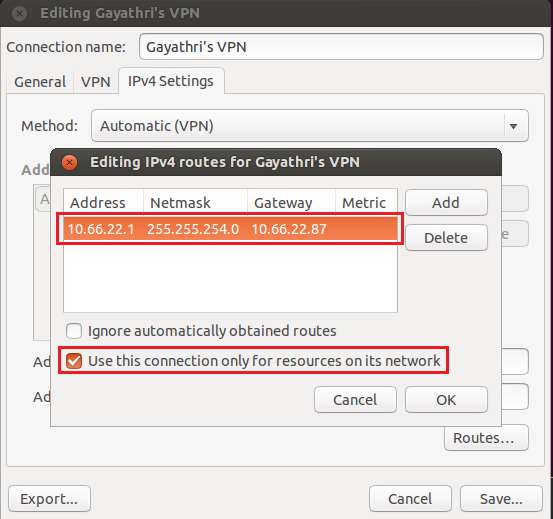

添加所需的访问路由, 并确保选中 "仅对其网络上的资源使用此连接" 选项。

虽然发送的聚合路由 GlobalProtect 为 0.0.0/0，但仅允许访问网络 10.66.22.0/23（如下所示）。

Linux 主机的终端输出:

tun0 链接封装： UNSPEC 华德 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00 - 00

       插件加法器：172.16.7.1 P-Pt-：172.16.7.1 问：255.255.255.255

       UP POINTOPOINT RUNNING NOARP MULTICAST MTU：1412 公制：1

       RX 数据包：0错误：0下降：0超支：0帧：0

       TX 数据包：0错误：0下降：0超支：0承运人：0

碰撞：0txqueue1en：500

       RX 字节：0（0.0 B ） TX 字节：0（0.0 B ）



未添加 192.168.87.0/24 的访问路线，但发送给 VPNC 客户端的总路线为 0.0.0/0

tobby@VirtualBox: ~~ 平192.168.87。1

PING 192.168.87.1 （192.168.87.1） 56 （84） 字节数据。



---192.168.87.1 平统计---

3 个数据包传输，0 接收 ，100% 数据包丢失，时间 2014ms



在客户端中添加 10.66.22.0/23 的访问路线 VPNC

tobby@VirtualBox: ~~ 平10.66.22.87

PING 16.66.22.87 （16.66.22.87） 56 （84） 字节数据。

10.66.22.87 64 个字节: icmp_req=1 ttl=61 时间 = 6.87 毫秒

10.66.22.87 64 个字节: icmp_req=2 ttl=61 时间 = 2.02 毫秒



---16.66.22.87 平统计---

传输 2 个数据包，2 个已接收 ，0% 数据包丢失，时间 1001ms

rtt min/平均/最大/mdev = 2.021/4.450/6.879/2.429 毫秒
