BGP 交通工程

详细

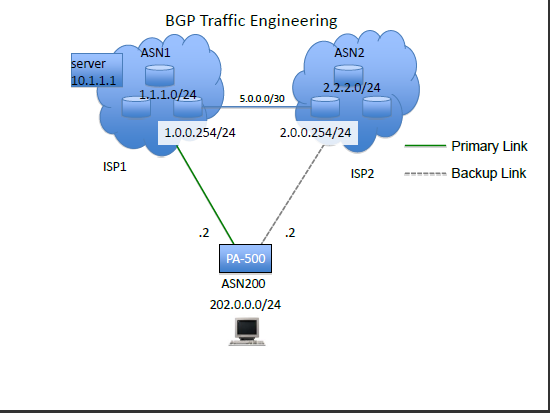

使用该示例中显示的网络, BGP 将被配置为使用一个链接作为主连接和另一个链接作为入站和出站 internet 通信的备份。

用户可以完全控制通信如何退出网络, 但只能影响通信进入网络的方式。默认情况下, BGP 将在最接近于退出的数据包上进行操作, 尽管这可能不是最佳路由。本地首选项可用于控制出口流量和作为影响入口流量的路径。

请参阅以下先决条件:

• 初始 BGP 安装程序
• BGP 路由筛选

第1部分: 配置 BGP

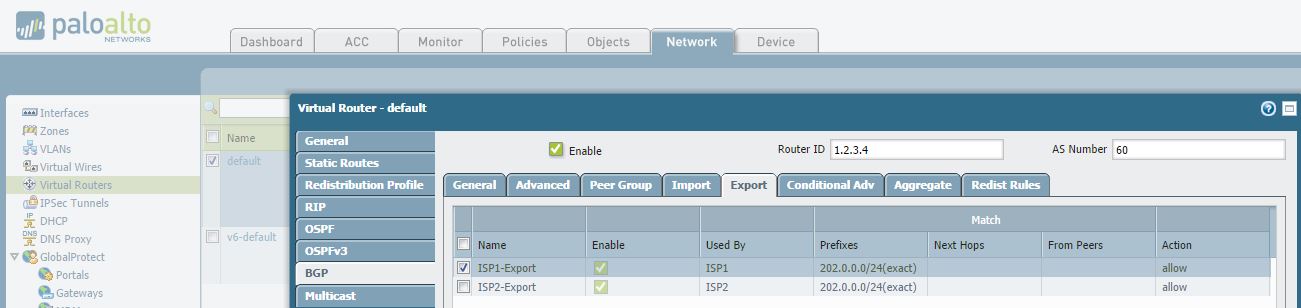

1. 转到网络 > 虚拟路由器 >> bgp 导出以查看 BGP 导出规则:

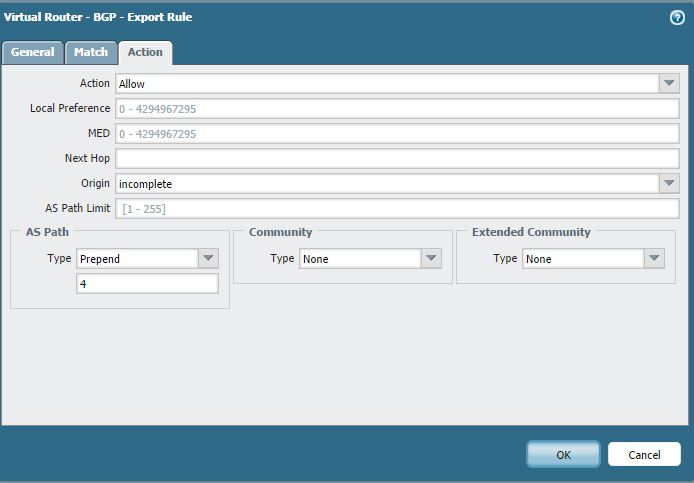

2. 编辑 ISP2-export, 操作选项卡, 以更改为预置 ASN 值4次的 AS 路径:

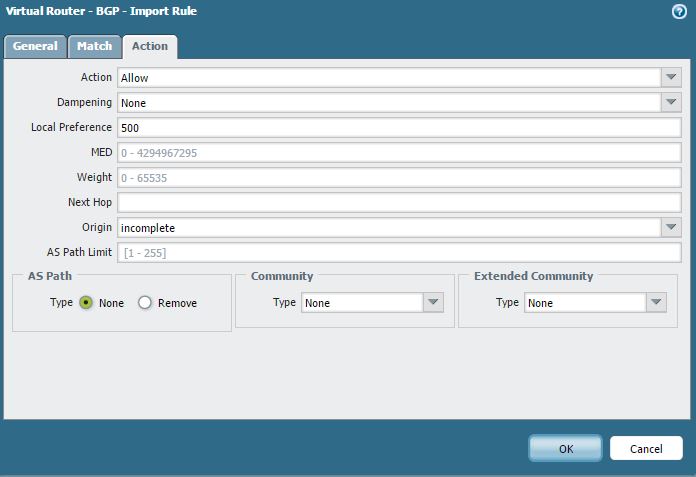

3. 配置导入筛选器, 以更改来自主 ISP 对等方的路由的本地首选项。本地首选项字段中的较高值将表示首选路径:



   • 添加 BGP 导入规则

     姓名: ISP1-import

     在 ISP1 旁边放一个复选标记

     匹配选项卡: 保留空白, 因为所有路由都匹配

     操作选项卡: 将本地首选项更改为500

4. 提交更改

第2部分: 验证 BGP 通信工程设置

显示命令

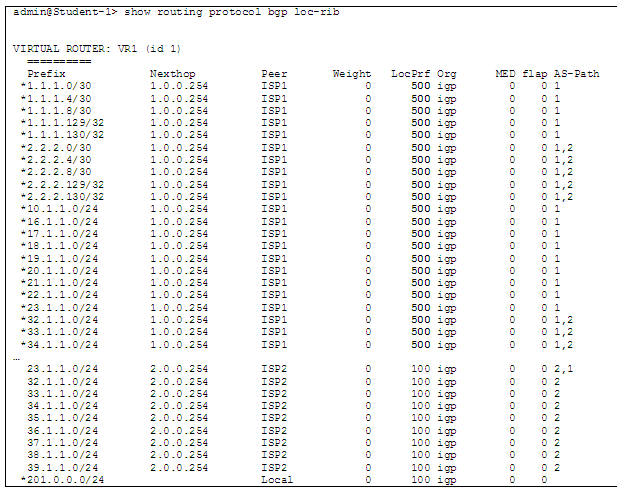

>> 显示路由协议 bgp-肋骨

如下所示, 请参阅由于本地首选项, 所有路由都喜欢主 ISP 路径:

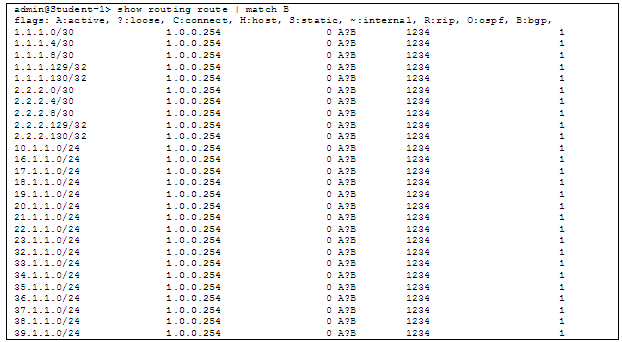

>> 显示路由路径 |比赛 B

查看所有 BGP 路由来自主 ISP 对等方, 如下所示:

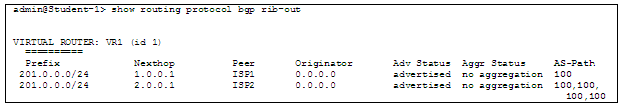

>> 显示路由协议 bgp 肋出

请参阅, 当向备份 ISP 对等方发布广告时, AS 路径更长:

Ping 和 traceroute 两个 ISP 网络中的各种 IPs, 以验证是否采取了正确的路径。
