BGP 交通工学

詳細

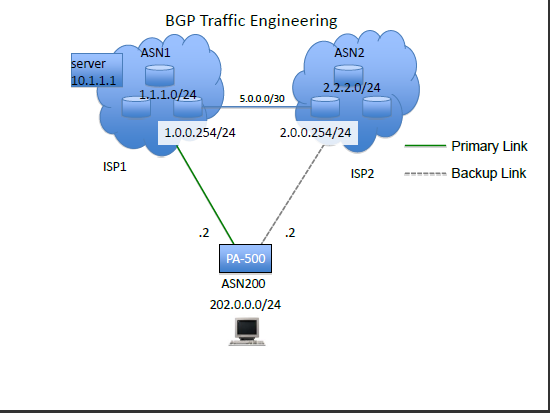

この例で示したネットワークを使用すると、BGP は1つのリンクをプライマリとして使用し、別のリンクをインバウンドとアウトバウンドのインターネットトラフィックのバックアップとして構成します。

ユーザーは、トラフィックがネットワークを抜ける方法を完全に制御できますが、トラフィックがネットワークにどのように入るかにのみ影響します。デフォルトでは、BGP は最も近い出口でパケットを渡しますが、これは最適なルートではないかもしれません。ローカルプリファレンスは、送信トラフィックを制御し、進入トラフィックに影響を与えるパスとして使用できます。

以下の前提条件を参照してください。

• 初期 BGP のセットアップ
• BGP ルートフィルタリング

第1部: BGP の設定

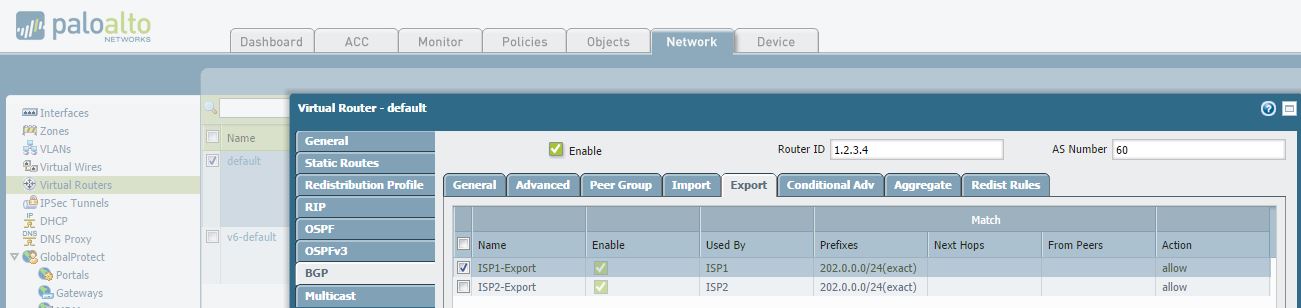

1. ネットワーク > 仮想ルータ > bgp > エクスポートに移動して、bgp エクスポートルールを表示します。

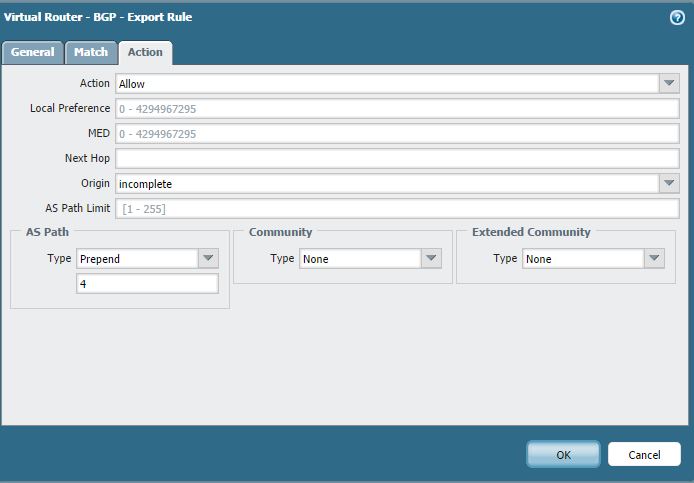

2. [ISP2 の編集]-[アクション] タブで、ASN 値の先頭に4倍の AS パスを変更します。





3. プライマリ ISP ピアからのルートのローカルプリファレンスを変更するには、インポートフィルタを構成します。ローカルプリファレンスフィールドの値が大きいほど、優先パスであることが意味されます。

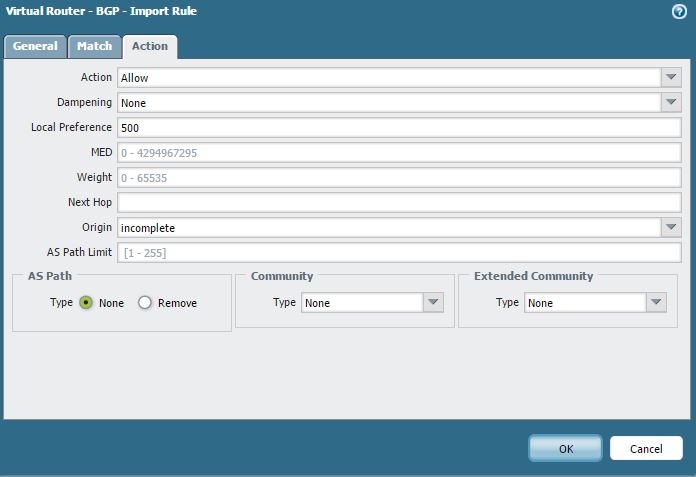

   • BGP インポートルールを追加する

     名前: ISP1-インポート

     ISP1 の横にチェックマークを付ける

     [一致] タブ: すべてのルートが一致しているため、空白のままにする

     アクションタブ: ローカルプリファレンスを500に変更

4. 変更をコミットします。

第2部: BGP トラフィックエンジニアリングの設定の確認

コマンドの表示

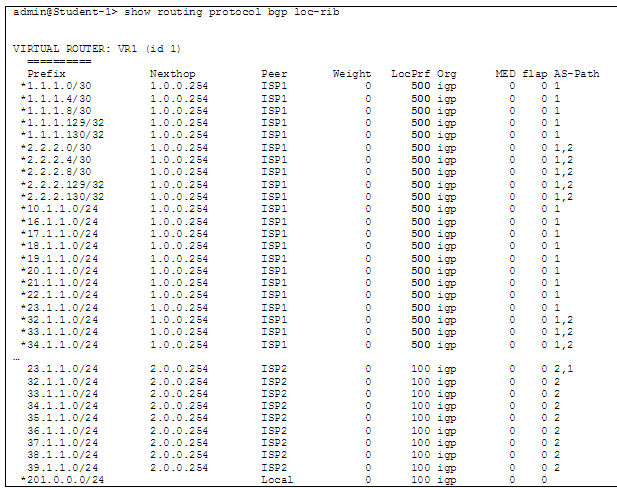

> ルーティングプロトコルの表示 bgp loc-リブ

次に示すように、ローカルの優先順位により、すべてのルートがプライマリ ISP パスを優先することを確認します。

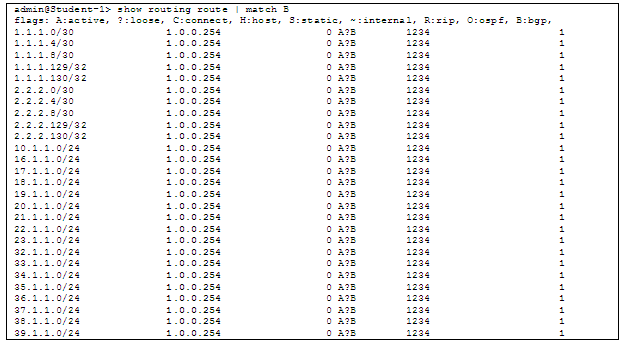

> ルーティングルートを表示する |マッチ B

以下に示すように、すべての BGP ルートがプライマリ ISP ピアから来ていることを確認してください。

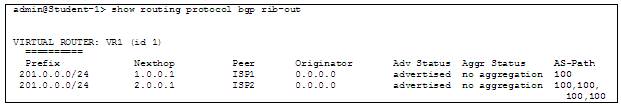

> ルーティングプロトコルの表示 bgp リブアウト

バックアップ ISP ピアへのアドバタイズ時に AS パスが長いことを確認します。

Ping を実行し、正しいパスを確認するために、両方の ISP のネットワークで様々な IPs に traceroute。
