Configuration incorrecte de QoS causée la panne de trafic réseau

Demande client

Mise en œuvre QoS causé une panne en essayant de limiter la bande passante avec profil de QoS pour une catégorie donnée.

Détails

L’exemple ci-dessous montre un profil mal configuré qui est attaché à l’interface de QoS.

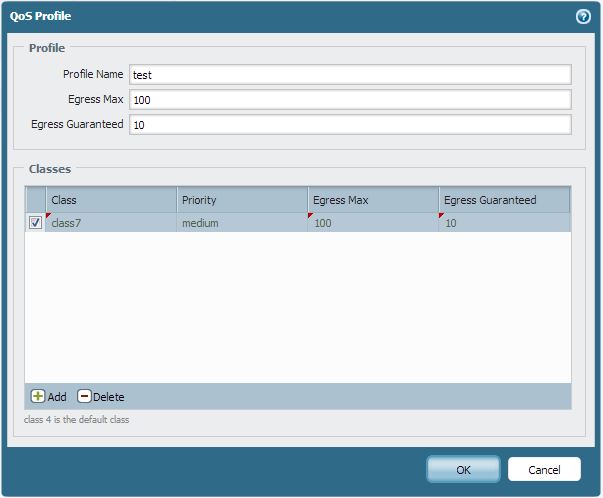

Dans ce scénario d’exemple, une interface de 10 Go est utilisée et la capture d’écran ci-dessus montre un profil de QoS configuré avec sortie Max de 100 Mbit/s. Le Max de sortie en vertu de la section Profile configure la largeur de bande maximale de sortie pour toutes les classes de trafic passant par l’interface de 10 Go.

Cela devrait très probablement lourde congestion, et un comportement de panne serait déclaré par les utilisateurs.

Résolution

Lorsque vous configurez un profil de QoS, le Max de sortie doit soigneusement être réglé, compte tenu de la largeur de bande totale de l’interface. Envisagée vise à restreindre le trafic de la classe 7 avec un Max de sortie de 100 et évacuation garanti de 10, alors que tout autre trafic prendrait l’interface bande passante restante.

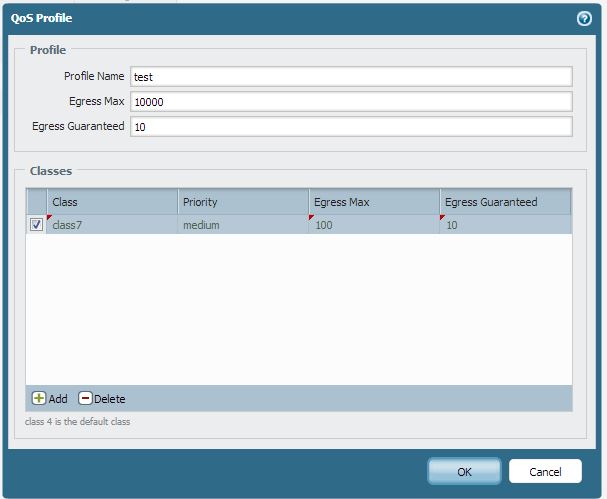

La capture d’écran ci-dessous montre une configuration correcte avec le Max de sortie du descriptif à 10000Mbps et trafic class7 configuré avec sortie Max de 100 et évacuation garanti de 10 :

Les paramètres de l’interface QoS doivent également être configurés avec la valeur correcte pour la sortie Max.

Remarque: seules les classes désirées peuvent être définies dans le profil QoS. Le reste du trafic serait par défaut à la classe 4.
