Configuración de QoS incorrecta causada la interrupción del tráfico de red

Incidencia

Implementación de QoS causó una interrupción cuando se intenta restringir el ancho de banda con el perfil de QoS para una clase determinada.

Detalles

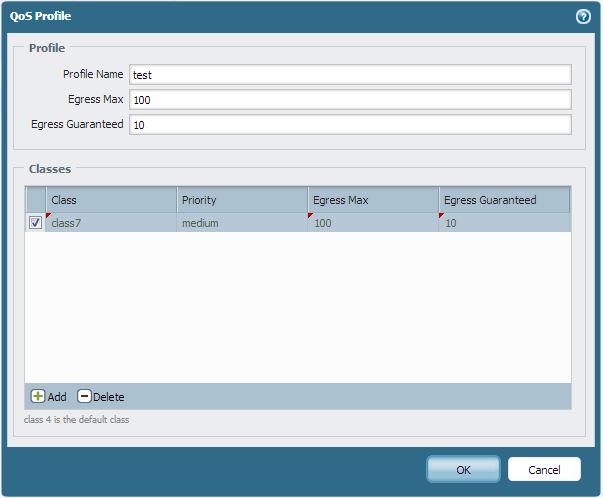

El siguiente ejemplo muestra un perfil configurado incorrectamente que se une a la interfaz de QoS.

En este escenario de ejemplo, se utiliza una interfaz de 10Gb y la imagen de arriba muestra un perfil de QoS configurado con salida máxima de 100 Mbps. El máximo de salida en la sección de perfil configura el ancho de banda de salida máxima para todas las clases de tráfico que pasa a través de la interfaz de 10Gb.

Esto probablemente provocaría congestión pesada, y un comportamiento de corte registrado por los usuarios.

Resolución

Cuando configura un perfil de QoS, el máximo de salida debe cuidadosamente establecer, considerando el ancho de banda total de la interfaz. El objetivo previsto es restringir el tráfico de la clase 7 con un máximo de salida de 100 y salida garantizada de 10, mientras que el resto de tráfico tomaría el restante ancho de banda de interface.

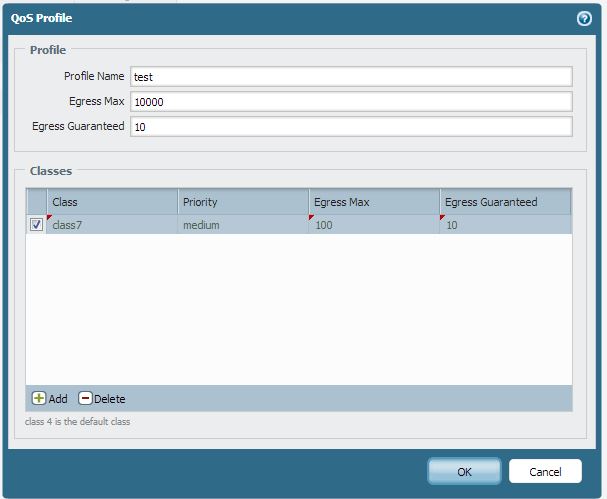

La captura de pantalla siguiente muestra una configuración correcta con el máximo de salida del perfil a 10000Mbps y el tráfico de class7 con salida máxima de 100 y salida garantizada del 10:

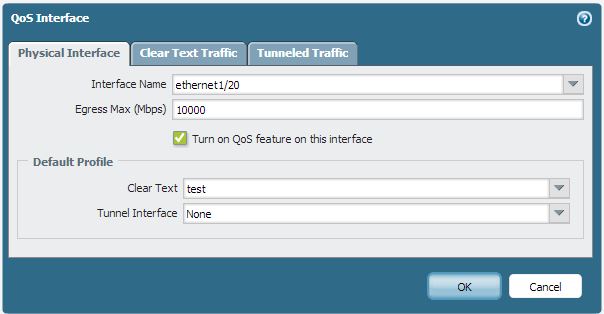

La configuración de la interfaz de calidad de servicio también debe configurarse con el valor correcto de salida Max.

Nota: sólo se pueden definir las clases deseadas en el perfil QoS. El resto del tráfico predeterminado a la clase 4.

Propietario: fkhan
