Falsche QoS-Konfiguration verursacht Ausfall des Netzwerks

Problem

QoS-Implementierung verursacht einen Ausfall, wenn Sie versuchen, die Bandbreite mit QoS-Profil für eine bestimmte Klasse zu beschränken.

Details

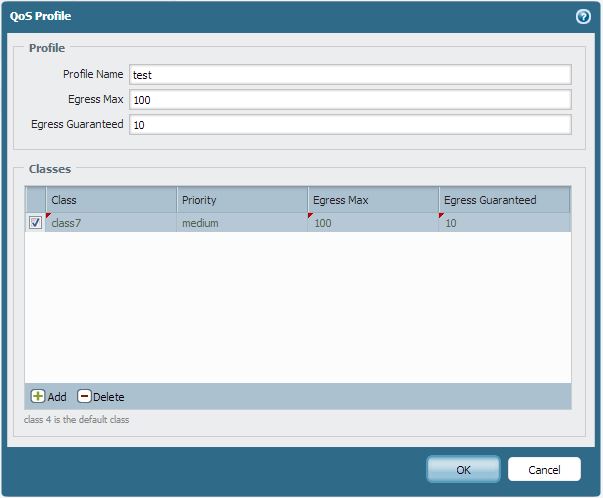

Das folgende Beispiel zeigt eine falsch konfigurierte Profil, das die QoS-Schnittstelle zugeordnet ist.

In diesem Beispielszenario eine 10-Gb-Schnittstelle verwendet und der Screenshot oben zeigt eine QoS-Profil konfiguriert mit Egress maximal 100 Mbit/s. Der Egress Max unter der Rubrik Profil konfiguriert die maximale Egress-Bandbreite für alle Klassen von Datenverkehr auf der 10Gb-Schnittstelle.

Dies würde wahrscheinlich schweren Staus verursachen, und eine Ausfall Verhalten würde von den Nutzern gemeldet werden.

Lösung

Wenn Sie eine QoS-Profil konfigurieren, sollte der Egress-Max sorgfältig festgelegt werden berücksichtigt die gesamte Bandbreite der Schnittstelle. Das beabsichtigte Ziel ist es, Klasse 7-Verkehr mit einem Egress Max 100 und Egress garantiert 10, zu beschränken, während alle anderen Verkehr der verbleibenden Schnittstellenbandbreite nehmen würde.

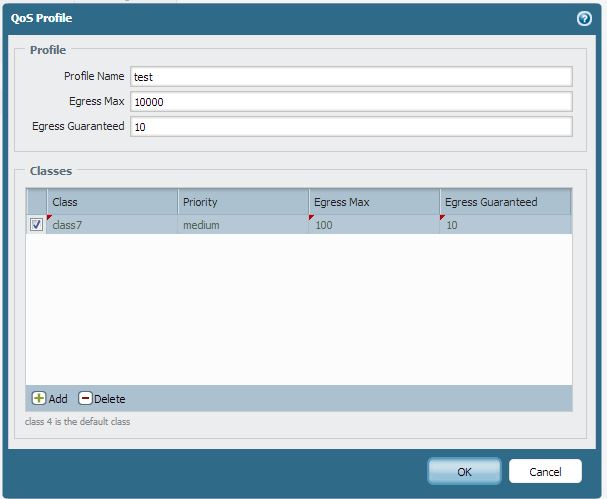

Der folgende Screenshot zeigt eine korrekte Konfiguration mit dem Ausstieg Max Profil eingestellt, 10000Mbps, und class7 Verkehr mit Egress Max 100 und Egress garantiert 10 konfiguriert:

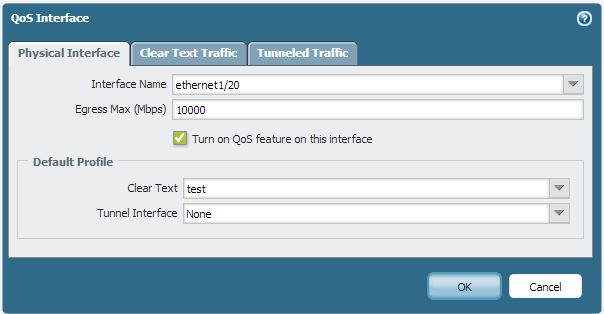

Die QoS-Schnittstellen-Einstellungen sollten auch mit den korrekten Wert für Egress Max konfiguriert werden.

Hinweis: im QoS-Profil können nur die gewünschten Klassen definiert werden. Der Rest des Verkehrs würde standardmäßig in Klasse 4.
