パロ ・ アルトのネットワーク ファイアウォールの静的 IP アドレスと Cisco VTI に動的 IP アドレス間を VPN トンネル

問題の状況

サイト間 IPSec VPN は、パロ ・ アルトのネットワーク ファイアウォールと Cisco ルータの間に構成されています。ただし、VTI VPN トンネル付属していません。

原因

IKE フェーズ 1 ローカルとピアの識別の不一致による問題があります。

解決方法

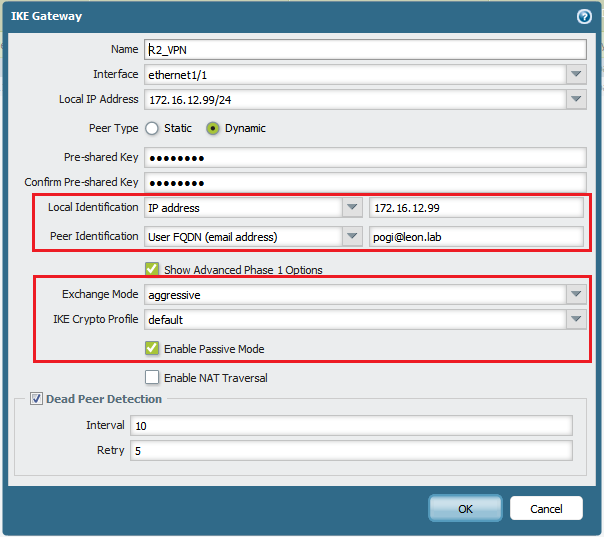

1. PA のファイアウォールを構成する (ネットワーク > IKE ゲートウェイ > IKE ゲートウェイの構成)、次の例のように。ローカルおよびピアの識別が Cisco ルーターと一致していることを確認します。

   注:もう一方の端が動的 IP の場合は、積極的な Exchange モードを使用し、パッシブモードを有効にします。ローカルを選択、IKE フェーズ 1 の Id をピアし、Cisco ルータの設定に合わせます。

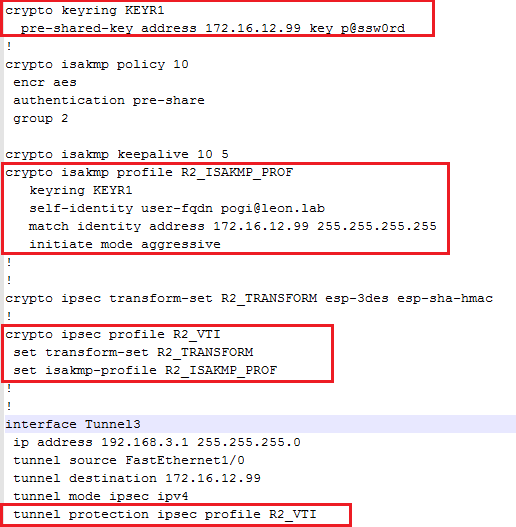

2. VTI モードで Cisco のルータ、IKE のゲートウェイを構成する (下の例を参照してください)。  ここでも、ローカルおよびピアの識別がパロアルトネットワークファイアウォールと一致していることを確認します。

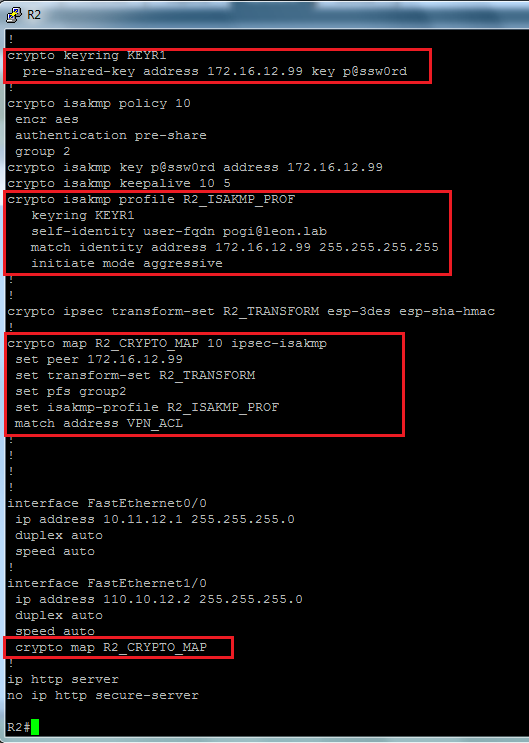

   同等の暗号マップモードで Cisco ルータを使用して、IKE ゲートウェイを設定します (後述の例を参照)。


所有者: jlunario
