Túnel de la VPN hacia abajo entre Palo Alto Networks Firewall IP Address estático y Cisco VTI en dirección IP dinámica

Síntoma

VPN de sitio a sitio IPSec se ha configurado entre un servidor de seguridad de Palo Alto Networks y un router de Cisco. Sin embargo, el túnel VPN de VTI no sube.

Causa

El problema puede ser debido a IKE Phase1 local y desajuste de identificación entre pares.

Resolución

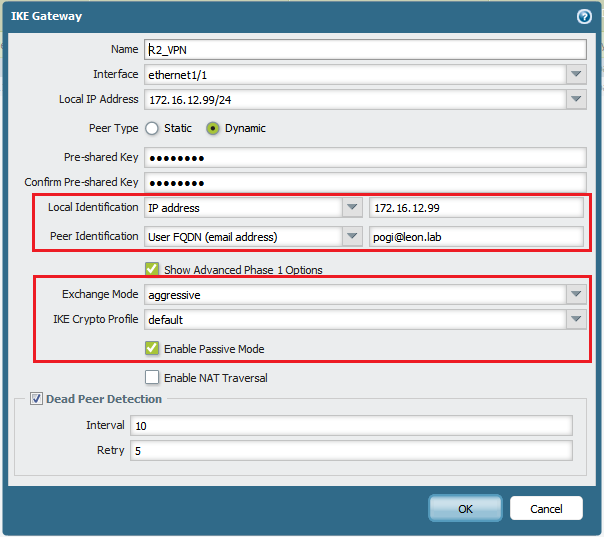

1. Configurar el cortafuegos de PA (red > IKE Gateways > configurar IKE Gateway), como en el ejemplo siguiente. Asegúrese de que la identificación local y de pares coincida con el router Cisco.

   Nota: Utilice el modo de intercambio agresivo y active el modo pasivo si el otro extremo es una IP dinámica. Elija a un local y par de la identificación de la fase 1 de IKE y este partido a la configuración de Router Cisco.

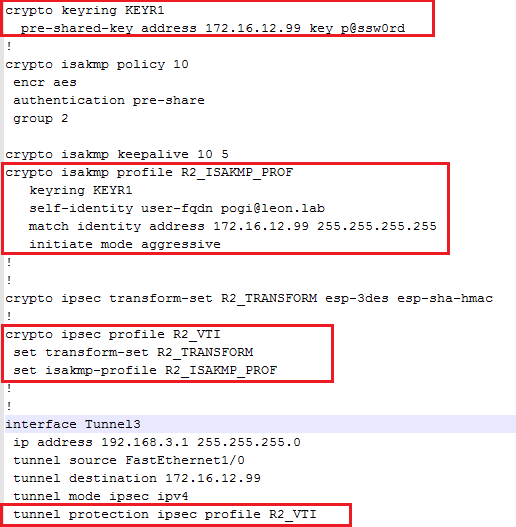

2. Con el router de Cisco en el modo de VTI, configurar IKE Gateway (ver ejemplo abajo).  De nuevo, asegúrese de que la identificación local y de pares coincida con el cortafuegos de Palo Alto Networks.

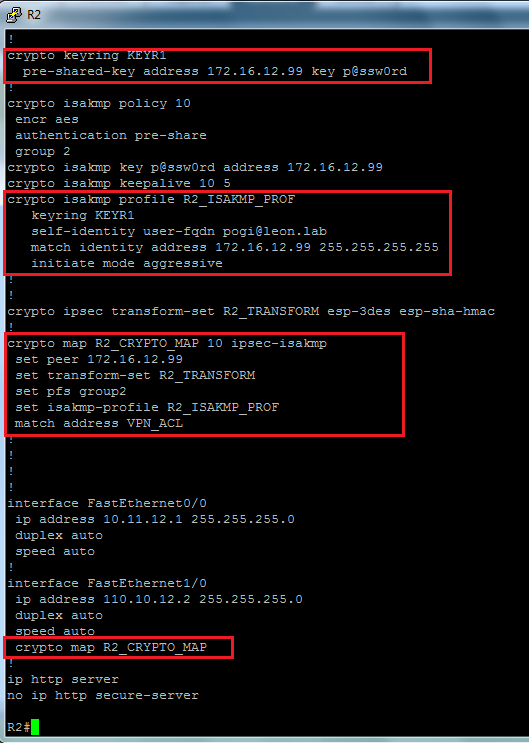

   Con el router Cisco en el modo de mapa criptográfico equivalente, configure la pasarela IKE (vea el ejemplo siguiente).
