リンク監視、パス動作を監視

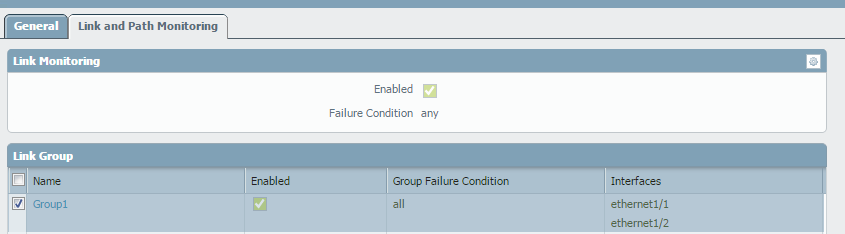

リンク グループに 1 つのエントリがあるとします。 リンクの監視は、すべてのグループの障害条件を持っている任意のとリンクグループの障害の条件を持っている場合は、 すべてが優先されますので、どのようなリンクグループで構成されているすべてが好ましい。

複数のリンクグループがあり、リンクの監視に障害が発生した場合、 リンクグループのいずれかが失敗すると、フェールオーバーがトリガーされます。

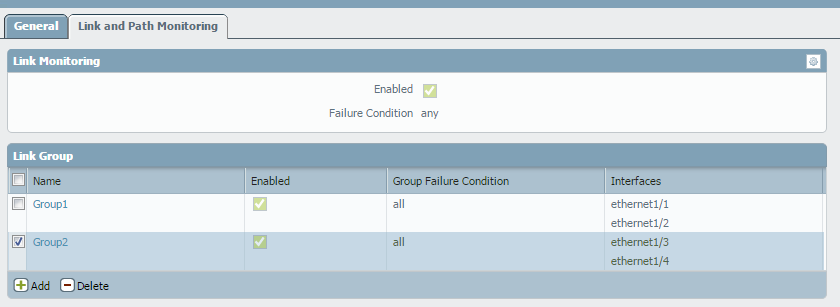

たとえば、2つのリンクグループがあり、各リンクグループに2つのインターフェイスがあり、リンクグループの障害条件がすべてであるとします。

グループ 1 ethernet1/1 ethernet1/2

group2 ethernet1/3 ethernet1/4

場合は両方インターフェイス 1/1、1/2 失敗しリンク グループの失敗したフェイル オーバーをトリガーします。

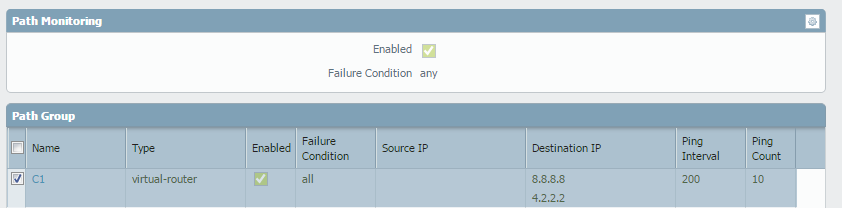

パスのグループで 1 つだけのエントリがあるとします。 パスの監視に何らかの障害条件があり、パスグループにすべてのグループ障害条件がある場合は、 path グループで構成されているものが優先されるため、すべてが優先されます。

複数のパスグループがあり、パスの監視に障害が発生した場合、 パスグループのいずれかが失敗すると、フェールオーバーがトリガーされます。

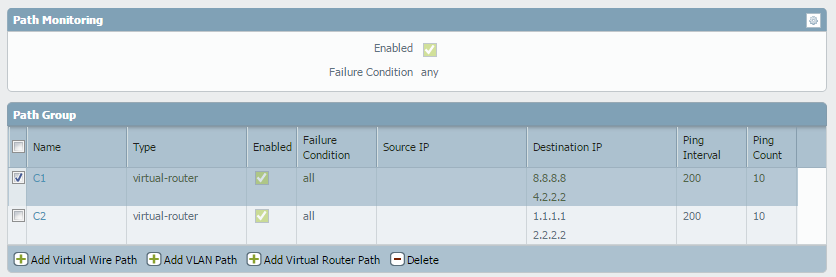

例えば。2つのパスグループがあり、各パスグループには2つの IP アドレスが追跡され、失敗の条件がすべてです。

パスが 1 つのグループにどちらの IP アドレスが到達可能な場合、そのパスのグループは失敗、フェイル オーバーをトリガーとします。
