单个 IP 地址对提供的服务的质量如何
58124
Created On 09/25/18 17:30 PM - Last Modified 06/09/23 08:57 AM
Resolution
为单个 IP 地址或 IP 的组提供服务质量 (QoS) 的步骤。

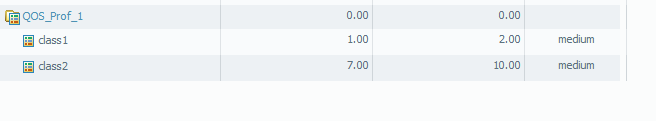

- 创建一个配置文件。 设备 > 网络 > QoS 的配置文件
我已创建了 2 类每个为 2 不同的用户和他们有不同的带宽限制,如下所示。

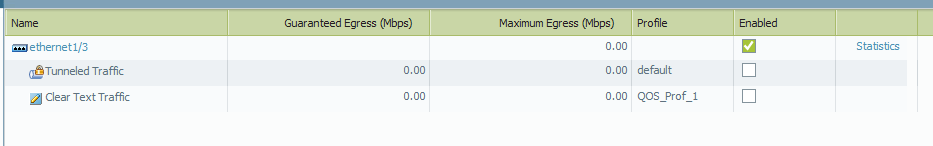

- 将配置文件分配到哪里我们限制带宽的界面,在此例中接口 ethernet1/3 是不信任接口。 设备 > 网络选项卡 > QOS
QoS 的配置文件分配给明文通信。

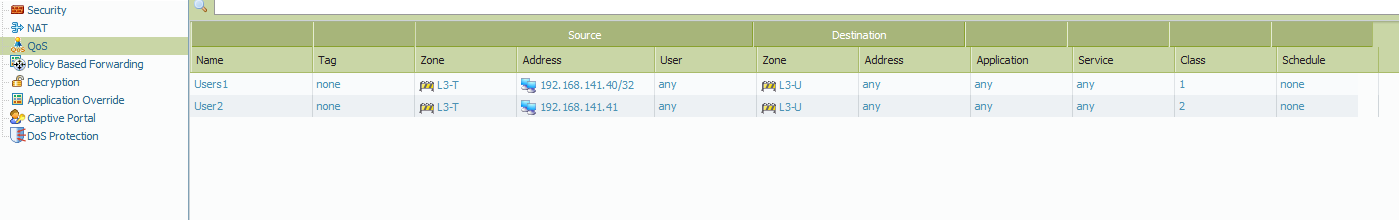

- 创建 QoS 规则。 选择用户 IP 地址,并为用户定义类。 在 QoS 的配置文件,设置带宽限制为此类。 设备 > 政策 > QOS 规则
测试与 IP 192.168.141.41 (QOS 规则 User2)
用户 1 与 IP 结束.40 获取 2 MB 的最大出口带宽和用户 2 与 IP 结束.41 根据定义中的第一个图像的类获取 10 MB。

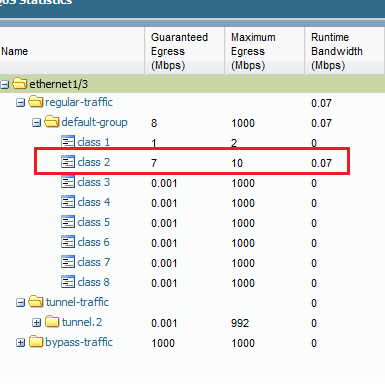

- 通过 web 界面中的统计数字看,可以测试结果。 设备 > 网络 > QOS
命令疑难解答
显示仅与 QoS 相关的会话。
显示会话所有过滤器 qos-类 2
显示会话所有筛选 qos 规则 User2
找到的 QoS 流量,吞吐量
显示 qos 接口 ethernet1/3 吞吐量 0
其中 0 是默认组 Qid。
QoS 吞吐量为接口 ethernet1/3,节点默认组 (Qid 0):
类 1:299 kbps
类 4:6 kbps
一个样本 QoS 会议显示了所有细节。
显示会话 id 26680
会议 26680
c2s 流︰
来源: 192.168.141.41 [L3-T]
dst: 204.160.102.126
原: 6
体育: 31160 dport: 80
状态: 活动类型: 流
src 用户︰ 未知
dst 用户︰ 未知
qos 节点: ethernet1/3, qos 成员 N/A Qid 0
s2c 流︰
来源: 204.160.102.126 [L3-U]
dst: 172.17.128.141
原: 6
体育: 80 dport: 27607
状态: 活动类型: 流
src 用户︰ 未知
dst 用户︰ 未知
开始时间: 6 月 30 日星期六 15:21:55 2012 年
超时时间: 30 秒
活的时间: 18 秒
总字节 count(c2s): 837
总字节 count(s2c): 506
layer7 包 count(c2s): 6
layer7 包 count(s2c): 5
vsys: vsys1
应用程序: web 浏览
规则: rule1
会议结束时记录︰ 真实
会议在会议经理: 真实
医管局对等方同步会话︰ 虚假
地址/端口翻译︰ 源 + 目的地
nat 规则: In-Out(vsys1)
layer7 处理︰ 启用
已启用 URL 筛选︰ 虚假
通过 syn cookie 的会话︰ 虚假
在主机上终止会话︰ 虚假
会议遍历隧道︰ 虚假
圈养的门户会话︰ 虚假
进入接口: ethernet1/4
出口接口: ethernet1/3
会议 QoS 规则: User2 (2 类)
所有者: ssunku
