単一の IP アドレスをサービスの品質を提供する方法
Resolution
単一の IP アドレスまたは ip アドレスのグループのサービスの品質 (QoS) を提供するために手順を実行します。
- プロファイルを作成します。 デバイス > ネットワーク > QoS プロファイル

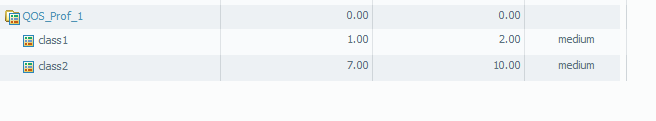

2 つの異なるユーザーの 2 クラスを作成したし、次のように異なる帯域幅の制限があります。

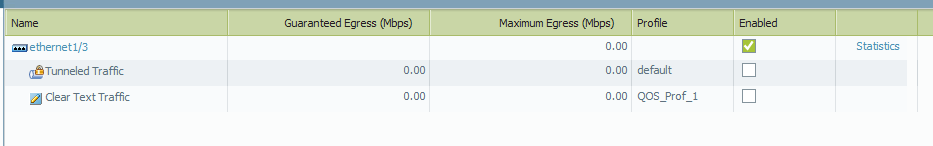

- インターフェイスの帯域幅を制限している場所にプロファイルを割り当てる、例インターフェイス ethernet1/3 は信頼のインターフェイスです。 デバイス > ネットワーク] タブ > QOS
クリア テキスト トラフィック QoS プロファイルが割り当てられます。

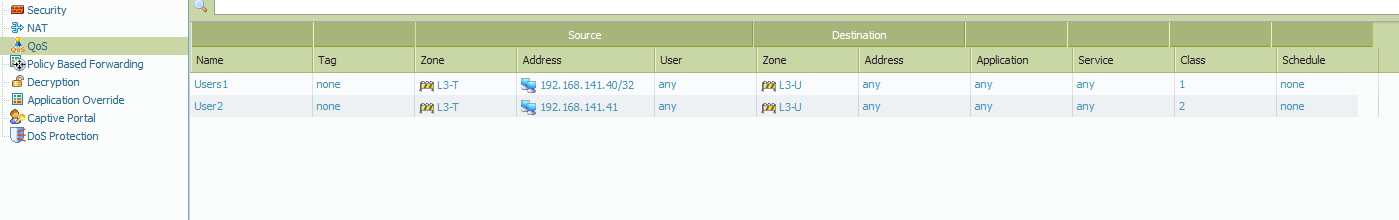

- QoS ルールを作成します。 ユーザーの IP アドレスを選択し、ユーザーのクラスを定義します。 QoS プロファイルでこのクラスの帯域幅制限を設定します。 デバイス > ポリシー > QOS ルール
192.168.141.41 の ip テスト (QOS ルール User2)
.40 の終了 ip アドレスを持つユーザー 1 は、2 MB の最大出力帯域幅を取得し、ユーザー 2.41 の終了 ip アドレスを持つ最初の画像で定義されているクラスに従って 10 MB。

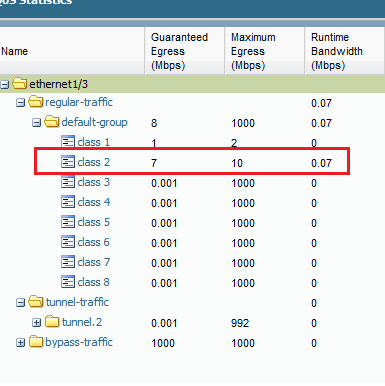

- 結果は、web インターフェイスの統計情報を見ることによってテストできます。 デバイス > ネットワーク > QOS
コマンドのトラブルシューティング
のみ QoS に関連するセッションが表示されます。
セッションですべてフィルター qos クラス 2 を表示します。
すべての qos ルール User2 フィルター表示セッション
QoS トラフィックのスループットを見つけよう
qos インタ フェース ethernet1/3 スループット 0 を表示します。
0 は、既定のグループの Qid が。
QoS インタ フェース ethernet1/3 ノード既定グループ (Qid 0) のスループット:
クラス 1:299 kbps
クラス 4:6 kbps
サンプル QoS セッションは、すべての詳細を示しています。
表示するセッション id 26680
セッション 26680
c2s の流れ:
ソース: 192.168.141.41 [L3 T]
dst: 204.160.102.126
プロト: 6
スポーツ: 31160 dport: 80
状態: アクティブなタイプ: フロー
src ユーザー: 未知
dst ユーザー: 未知
qos ノード: ethernet1/3、qos メンバ N/A Qid 0
s2c フロー:
ソース: 204.160.102.126 [L3 U]
dst: 172.17.128.141
プロト: 6
スポーツ: 80 dport: 27607
状態: アクティブなタイプ: フロー
src ユーザー: 未知
dst ユーザー: 未知
開始時刻: 6 月 30 日 (土) 15:21。55 2012 年
タイムアウト: 30 秒
時間: 18 秒
合計バイト count(c2s): 837
合計バイト count(s2c): 506
layer7 パケット count(c2s): 6
layer7 パケット count(s2c): 5
vsys: vsys1
アプリケーション: web ブラウジング
ルール: ルール 1
最後に記録されるセッション: 真
セッションでセッション: 真
HA ピアから同期セッション: False
アドレス/ポート変換: 元 + 転送先
nat ルール: In-Out(vsys1)
layer7 処理: 有効になっています。
URL フィルターを有効に: False
syn クッキーを介してセッション: False
ホスト セッションを終了: False
セッションは、トンネルを通過する: False
非脱落型ポータル セッション: False
イングレスインタ フェース: ethernet1/4
出力インターフェイス: ethernet1/3
セッション QoS ルール: User2 (クラス 2)
所有者: ssunku
