Comment offrir un qualité de Service à une adresse IP unique

Mesures pour fournir Quality of Service (QoS) pour une adresse IP unique ou un groupe d’adresses IP.

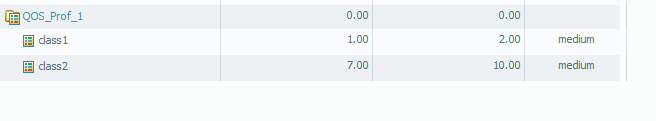

1. Créer un profil.  Dispositif > réseau > QoS profil

     J’ai créé 2 classes de chaque pour un 2 utilisateurs différents et ils ont des restrictions de bande passante différente comme indiqué ci-dessous.

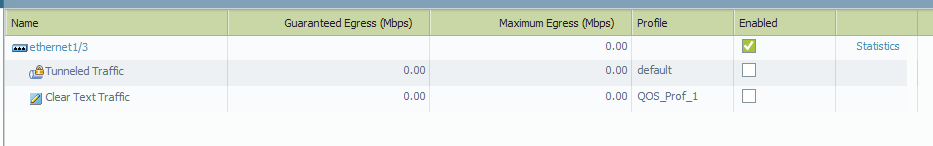

1. Attribuer le profil à l’interface où nous limitons la bande passante, dans l’exemple, l’interface ethernet1/3 est l’Interface Untrust.  Dispositif > réseau onglet > QOS

   Profil de QoS est affecté à la circulation du texte clair.

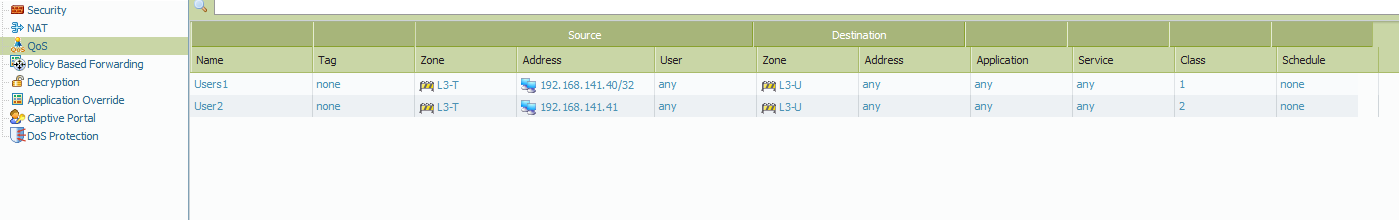

2. Créer des règles de qualité de service.  Sélectionnez l’adresse IP de l’utilisateur et définir une classe pour l’utilisateur.  Dans le profil de QoS, régler la limitation de bande passante pour cette classe.  Périphérique > politiques > règles QOS

   Test avec l’IP 192.168.141.41 (QOS règle User2)

   Utilisateur 1 avec l’adresse IP se terminant.40 obtient bande passante max de sortie de 2MB et utilisateur 2 avec l’adresse IP se terminant.41 10 Mo selon les catégories définies dans la première image.

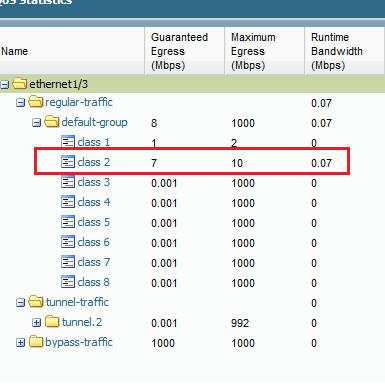

3. Résultats peuvent être testés en regardant les statistiques dans l’interface web.  Dispositif > réseau > QOS



Commandes de dépannage

Affiche les sessions liées à QoS seulement.

Voir la session tous les filtre qos-classe 2

Voir la session tous les filtre qos-règle User2

Pour trouver le débit du trafic QoS,

Voir la qos interface ethernet1/3 débit 0

Où 0 est le Qid pour le groupe par défaut.

Débit de QoS pour interface ethernet1/3, nœud par défaut-groupe (Qid 0) :

classe 1 : 299 kbit/s

classe 4 : 6 Kbits/s

Un échantillon de QoS Session montre tous les détails.

afficher les id de session 26680

Session 26680

        C2S flux :

                Source : 192.168.141.41 [L3-T]

                DST : 204.160.102.126

                proto : 6

                sport : dport 31160 : 80

                Etat : type actif : FLOW

                utilisateur de SRC : inconnu

                l’utilisateur DST : inconnu

                noeud QoS: ethernet1/3, membre QoS N/A qid 0

        S2C flux :

                Source : 204.160.102.126 [L3-U]

                DST : 172.17.128.141

                proto : 6

                sport : dport 80 : 27607

                Etat : type actif : FLOW

                utilisateur de SRC : inconnu

                l’utilisateur DST : inconnu

        heure de début : Sat Jun 30 15:21 :55 2012

        Timeout : 30sec

        la durée de vie : 18sec

        total des octets count(c2s) : 837

        total des octets count(s2c) : 506

        layer7 paquet count(c2s) : 6

        layer7 paquet count(s2c) : 5

        VSys : vsys1

        application : navigation sur le web

        règle : règle1

        session d’être connecté à la fin : vrai

        session en ager session : vrai

        session synchronisée de HA homologue : faux

        adresse/port translation : source + destination

        NAT-règle : In-Out(vsys1)

        traitement layer7 : activé

        Activé le filtrage des URL : faux

        session par l’intermédiaire de cookies syn : faux

        session terminée sur l’hôte : faux

        session traverse le tunnel : faux

        session de portail captive : faux

        interface entrée : ethernet1/4

        interface de sortie : ethernet1/3

        règle de QoS de session : l’utilisateur 2 (classe 2)

propriétaire: ssunku
