Eine Politikbasierte Speditions Regel wird nicht angewendet, wenn der Überwachungs Rechner nicht erreichbar ist

Übersicht

EINE Policy-based Forwarding (PBF)-Regel wird nicht auf eine Sitzung angewendet, wenn der Monitoring-Host nicht erreichbar ist. Wenn für die Überwachung keine IP-Adresse angegeben ist, wird der nächste Hop-Router überwacht.

Details

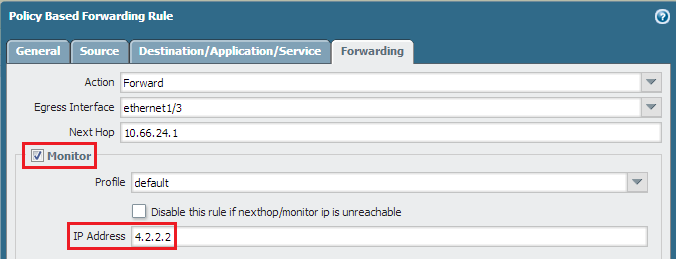

Wenn eine PBF-Regel mit aktivierter Überwachung konfiguriert ist ("Monitor"-Option wird überprüft), sendet die Egress-Schnittstelle Keepalives (KA) an die Überwachungs-IP-Adresse oder den nächsten Hop-Router, um sicherzustellen, dass der Link wie unten gezeigt angezeigt wird.

> PBF Rule Name anzeigen test_PBF

Regel: test_PBF (1)

Regel Zustand: aktiv

Aktion: vorwärts

Symmetrische Rendite: Nein

Egress IF/VSYS: ethernetl/3

NextHop: 10.66.24.1

Monitor IP: 4.2.2.2

NextHop-Status: bis

Monitor: Aktion: Monitor, Interva1:3, Thresho1d: 5

Statistik: KA gesendet: 198, KA got: 198, Paket abgestimmt: 9871

Wenn die Keepalives nicht empfangen werden ("KA got"), dann wird der nächste Hopfen Status angezeigt und die PBF-Regel wird nicht angewendet:

> PBF-Regel alle anzeigen

Regel ID Regel staatliche Aktion Egress IF/VSYS nexthop NextHop Status

---------- ---- ---------- -------- -------------- ------------ --------------

test_PBF 1 Active vorwärts Ethernet1/3 10.66.24.1 down

Hinweis: der ' Regel Zustand ' wird deaktiviert angezeigt, wenn die Option "diese Regel deaktivieren, wenn nexthop/Monitor IP nicht erreichbar ist" in der PBF-Regel überprüft wird.

Damit die PBF-Regel angewendet wird, stellen Sie immer sicher, dass die Überwachungs-IP-Adresse oder der nächste Hop-Router von der Weiterleitungs-Egress-Schnittstelle aus erreichbar Wenn die Überwachung in der PBF-Konfiguration deaktiviert ist ("Monitor"-Option ist unkontrolliert), dann sollte die PBF-Regel angewendet werden.

Besitzer: Gchandrasekaran
