Application de QoS sur les interfaces de tunnel
Symptom
Cet article explique les considérations importantes lors de la configuration du profil QoS et la relation entre les différents paramètres dans les profils QoS.
Cet article fait les hypothèses suivantes:
- La bande passante maximale d'une interface (ethernet1/1) est 1000Mbps
- Hors de 1000Mbps, le trafic de texte clair devrait avoir la bande passante garantie de 980Mbps
- Le reste devrait être affecté au trafic tunnelé

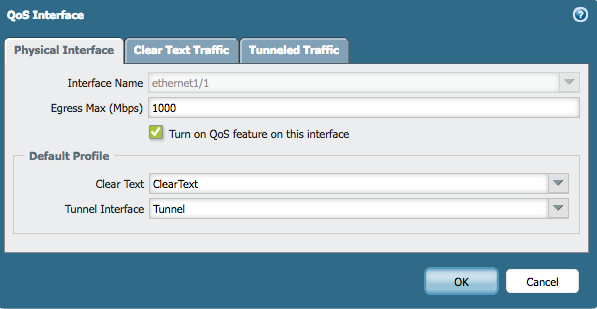

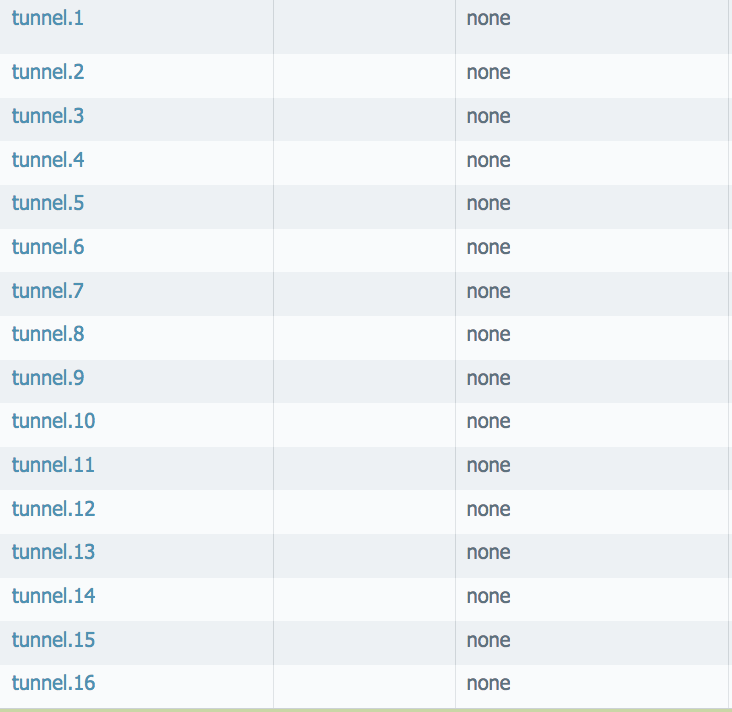

- Le nombre total d'interfaces de tunnel sur le dispositif est 16
- Nombre de tunnels se terminant sur l'interface ethernet1/1 est de 15
Resolution

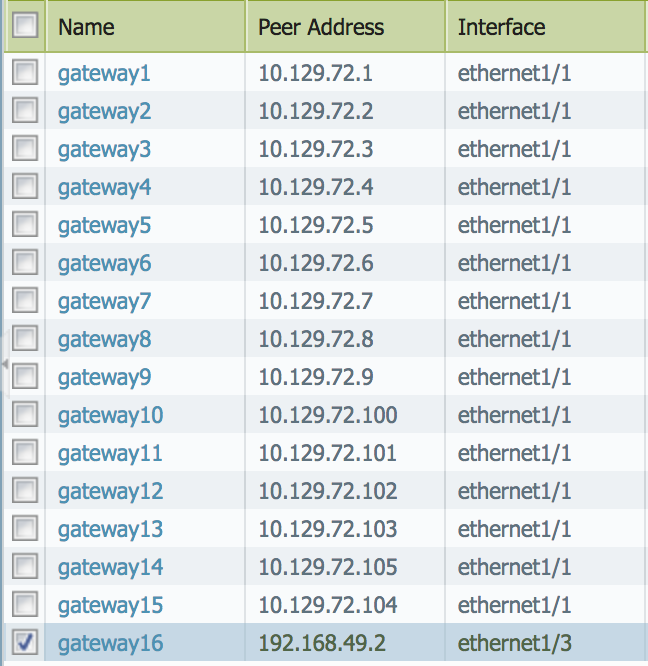

Il y a 16 passerelles, soit 16 tunnels/interfaces tunnel sur le dispositif cependant, 15 de ces tunnels se terminent sur l'interface ethernet1/1 et 1 tunnel sur ethernet1/3:
- Sortie max du trafic tunnel + sortie garantie de trafic texte clair (régulier)<= Egress Max of Interface egress="" max="" of=""></= Egress Max of Interface>
Sortie max de l'interface = 1000Mbps
sortie garantie du trafic de texte clair = 980Mbps
par conséquent, sortie max du trafic en tunnel = (1000-980) Mbps = 20Mbps

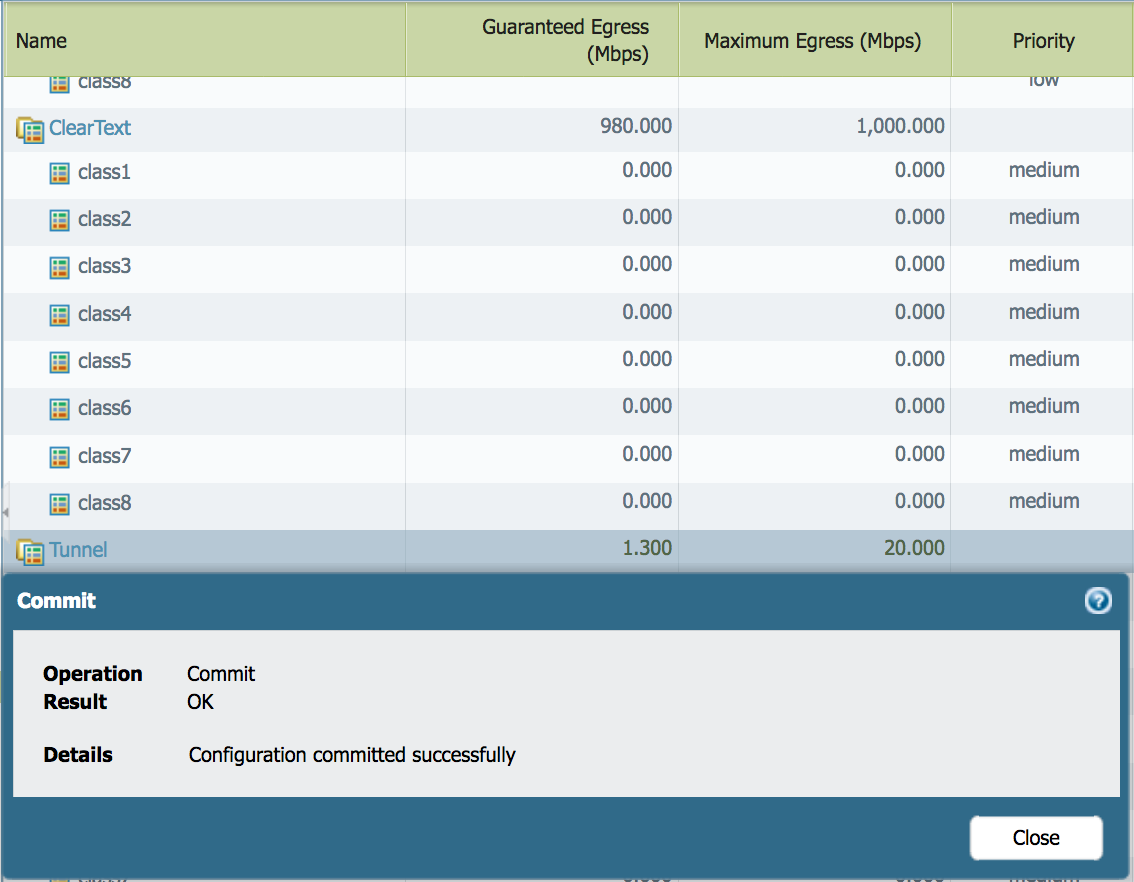

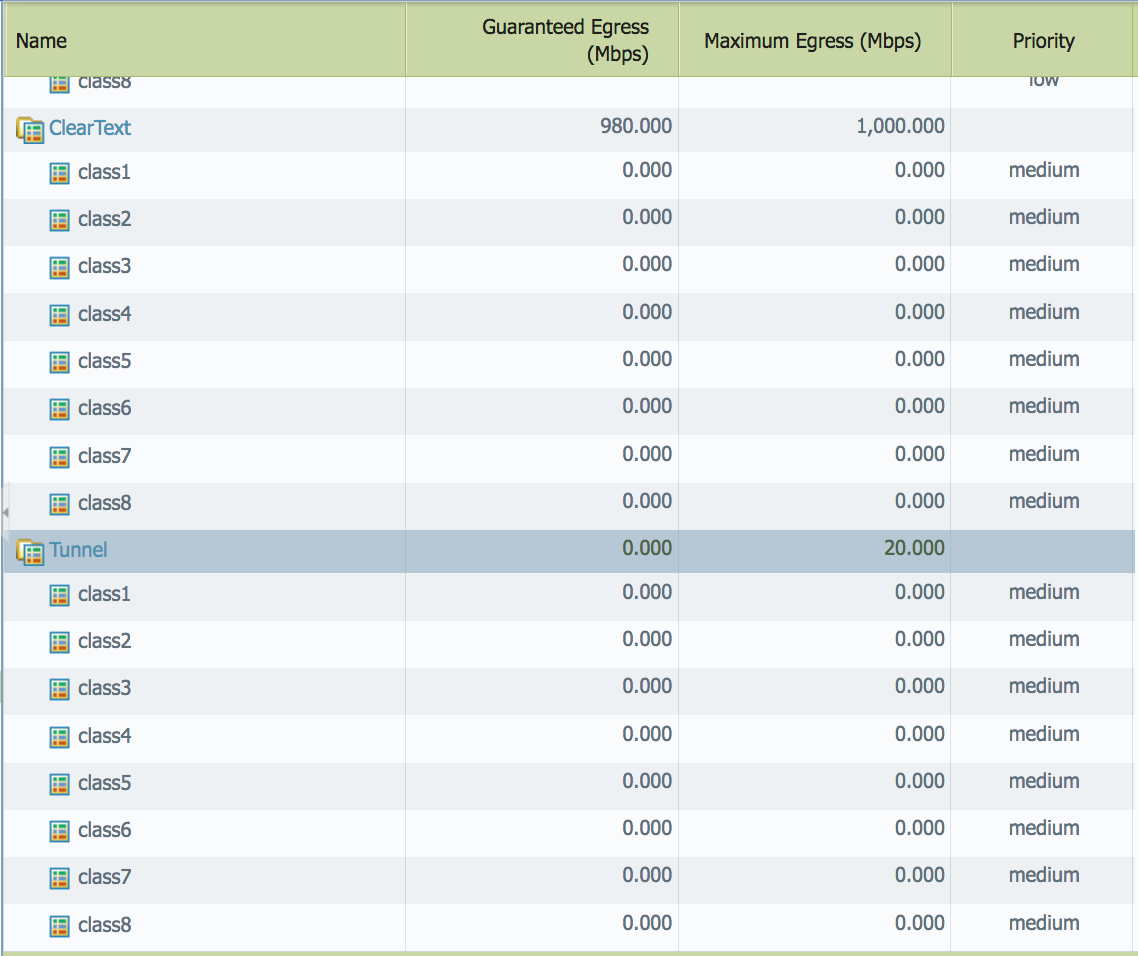

cela signifie que leprofil "clair" appliqué au texte clair de l'interface pourrait avoir sortie max = 1000Mbps et sortie garantie = 980Mbps. En outre, "tunnel" profil appliqué à l'interface tunnel pourrait avoir sortie max = 20Mbps seulement

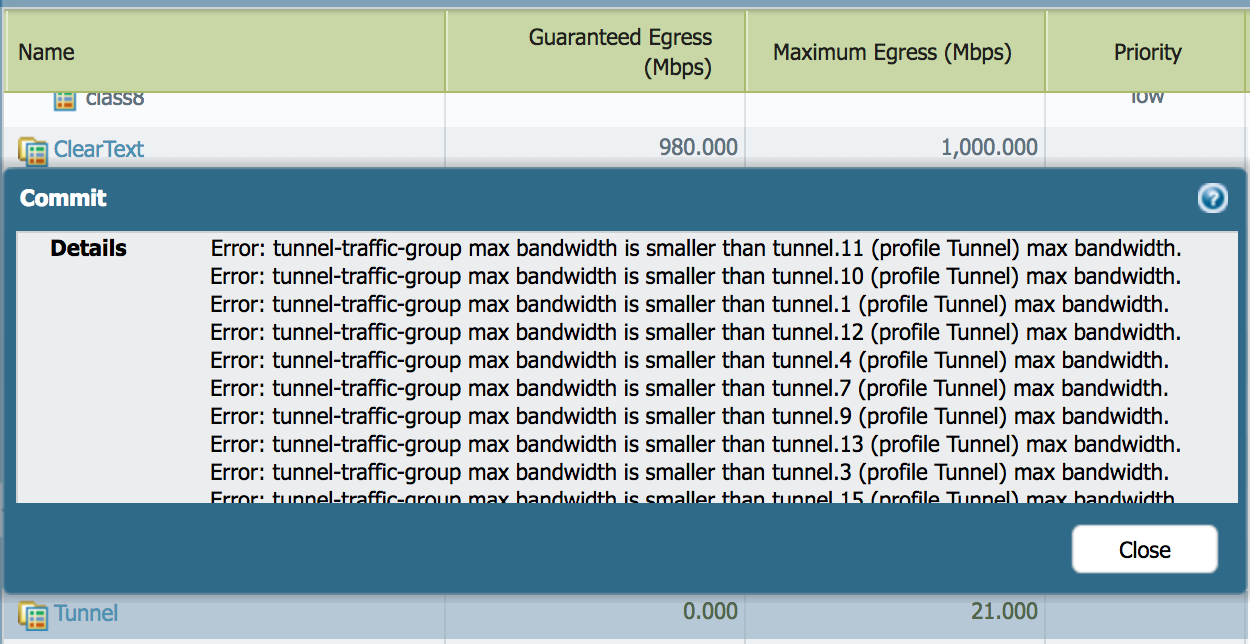

Nous ne pouvons pas spécifier la sortie max du profil de trafic tunnelé pour être plus de 20Mbps maintenant. Si nous spécifions qu'il est plus de 20Mbps, il y aurait une erreur de validation car "tunnel-Traffic-Group Max bande passante est plus petite que tunnel. X (tunnel de profil) largeur de bande maximum "
cette erreur signifie que le profil du trafic tunnel peut être maximum de 20Mbps mais dans leprofil" tunnel " , nous avons spécifié la sortie max comme plus de 20Mbps. Ce message d'erreur serait répertorié pour chacune des 15 interfaces de tunnel sur l'interface ethernet1/1.

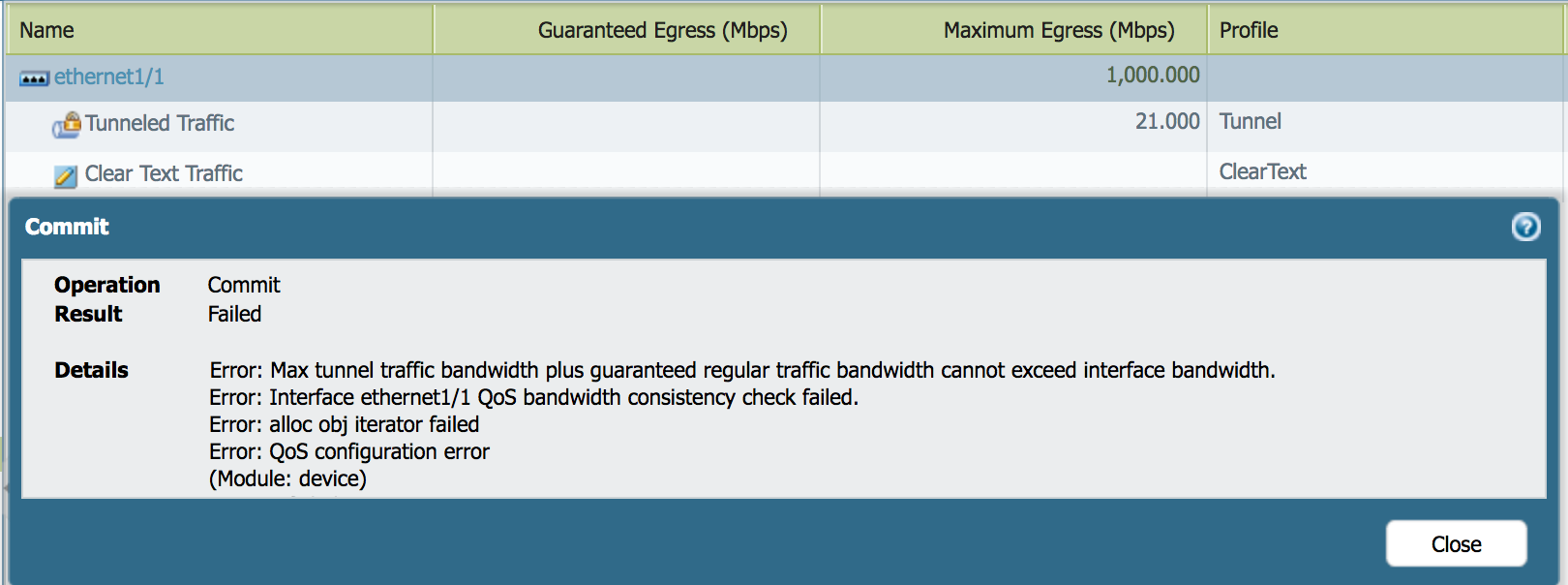

De même, nous ne pouvons pas spécifier le trafic tunnel sortie max d'être plus de 20Mbps sous réseau > QoS aussi. La validation donnerait une erreur, "la bande passante maximale du trafic tunnel plus la bande passanterégulière garantie ne peut pas dépasser la bande passante d'interface"
- Sortie du trafic tunnel garanti<= Tunnel Egress Max / Number of tunnels on the physical interface tunnel="" egress="" max="" number="" of="" tunnels="" on="" the="" physical=""></= Tunnel Egress Max / Number of tunnels on the physical interface>
nombre de tunnels/interfaces de tunnel qui se termine sur ethernet1/1 = 15

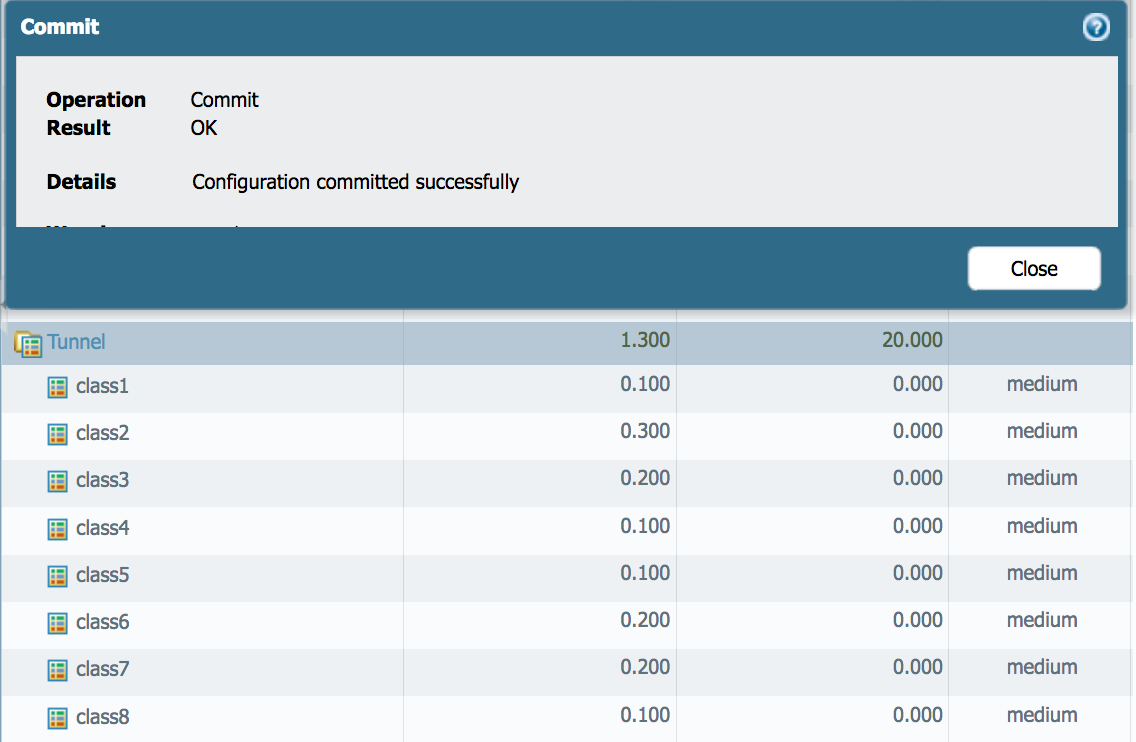

par conséquent, dansle profil "tunnel" appliqué à <= (20/15)mbps="" ~="">

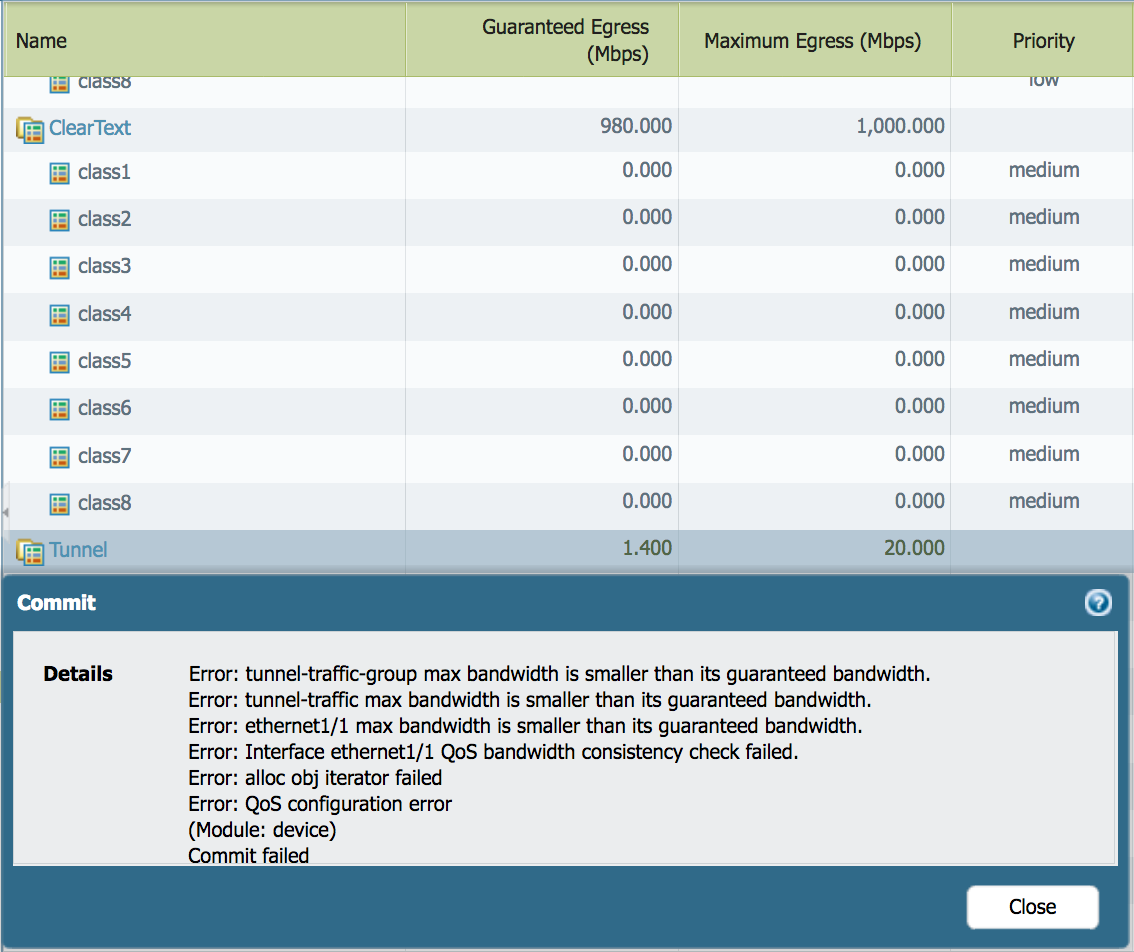

</=>l'interface tunnel, sortie garantie de bande passante si nous spécifions la sortie Garantie d'être plus de ~ 1.3 Mbps, la validation donnerait une erreur "tunnel-Traffic-groupe de bande passante Max est plus petite que sa bande passante garantie"
- Somme de sortie garantie bande passante des classes dans un profil<= Egress Guaranteed of the profile. egress="" guaranteed="" of="" the=""></= Egress Guaranteed of the profile.>
somme de sortie garantie bande passante des 8 classes dans ce <=>

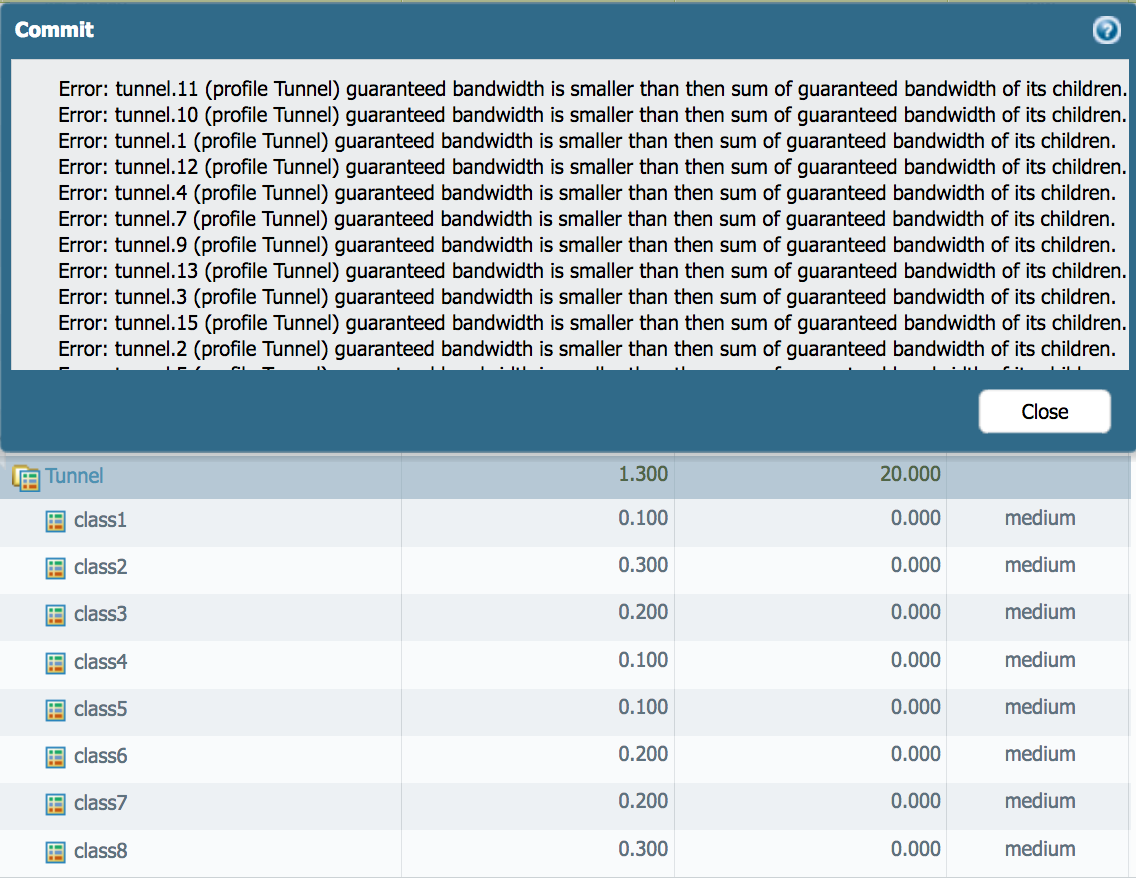

</=>profil de tunnel si la <= egress="" guaranteed="" of="" the="" profile,="" validation="" would="" fail="" with="" an="" error,=""> </=>somme n'est pas tunnel. X (tunnel de profil) la bande passante garantie est plus petite que la somme de la bande passante garantie de ses enfants»
ce message d'erreur serait imprimé pour chaque interface de tunnel se terminant sur l'interface physique de sortie.
