Aplicación de QoS en interfaces de túnel
Symptom
Este artículo explica consideraciones importantes al configurar el perfil QoS y la relación entre los diferentes parámetros en los perfiles QoS.
Este artículo hace las asunciones siguientes:
- El ancho de banda máximo de una interfaz (ethernet1/1) es 1000Mbps
- Fuera de 1000Mbps, el tráfico de texto claro debería tener un ancho de banda garantizado de 980Mbps
- El resto debe asignarse al tráfico tunelizado
- El número total de interfaces del túnel en el dispositivo es 16
- El número de túneles que terminan en la interfaz ethernet1/1 es 15
Resolution

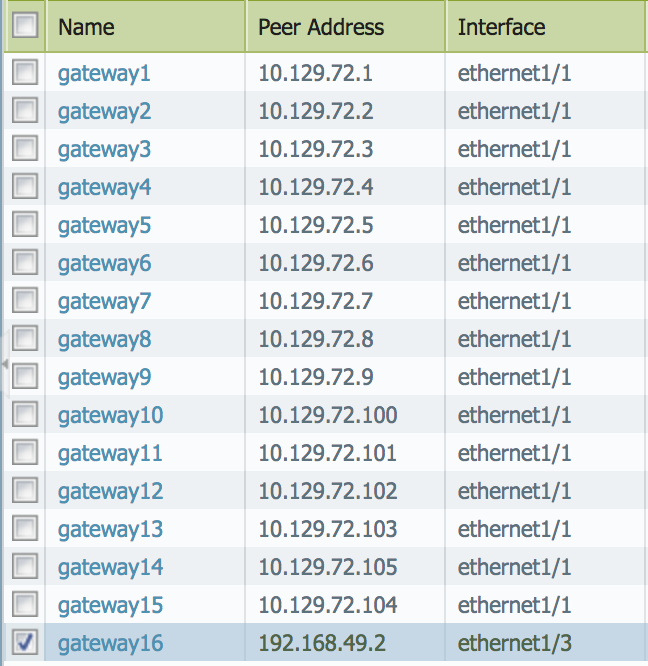

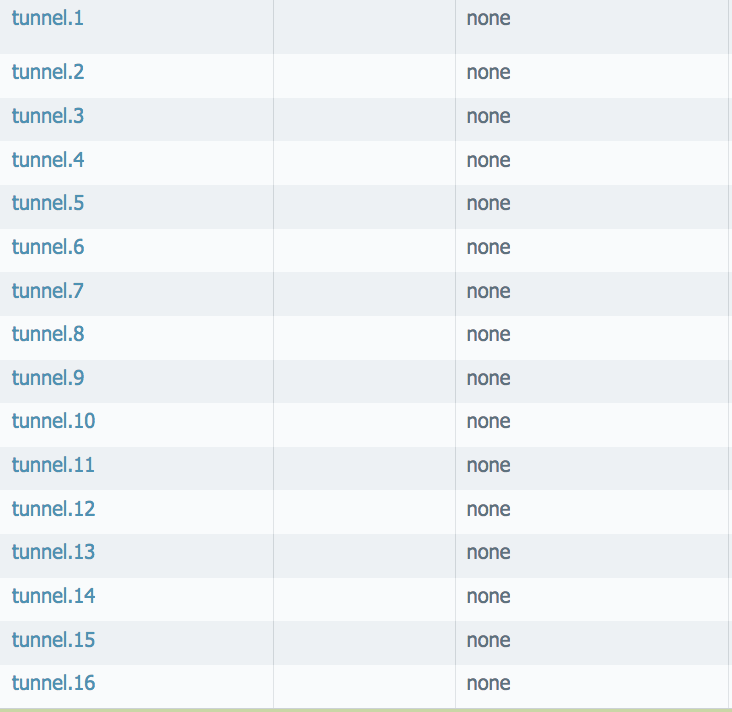

Hay 16 gateways es decir 16 túneles/interfaces del túnel en el dispositivo sin embargo, 15 de estos túneles terminan en interfaz ethernet1/1 y 1 túnel en ethernet1/3:
- Salida máxima de tráfico tunelizado + salida garantizada de tráfico de texto claro (regular)<= Egress Max of Interface egress="" max="" of=""></= Egress Max of Interface>
Salida máxima de interface = 1000Mbps
salida garantizada de tráfico de texto claro = 980Mbps
por lo tanto, salida máximo de tráfico tunelizado = (1000-980) Mbps = 20Mbps

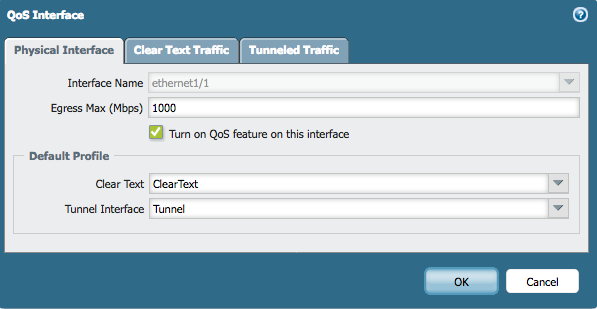

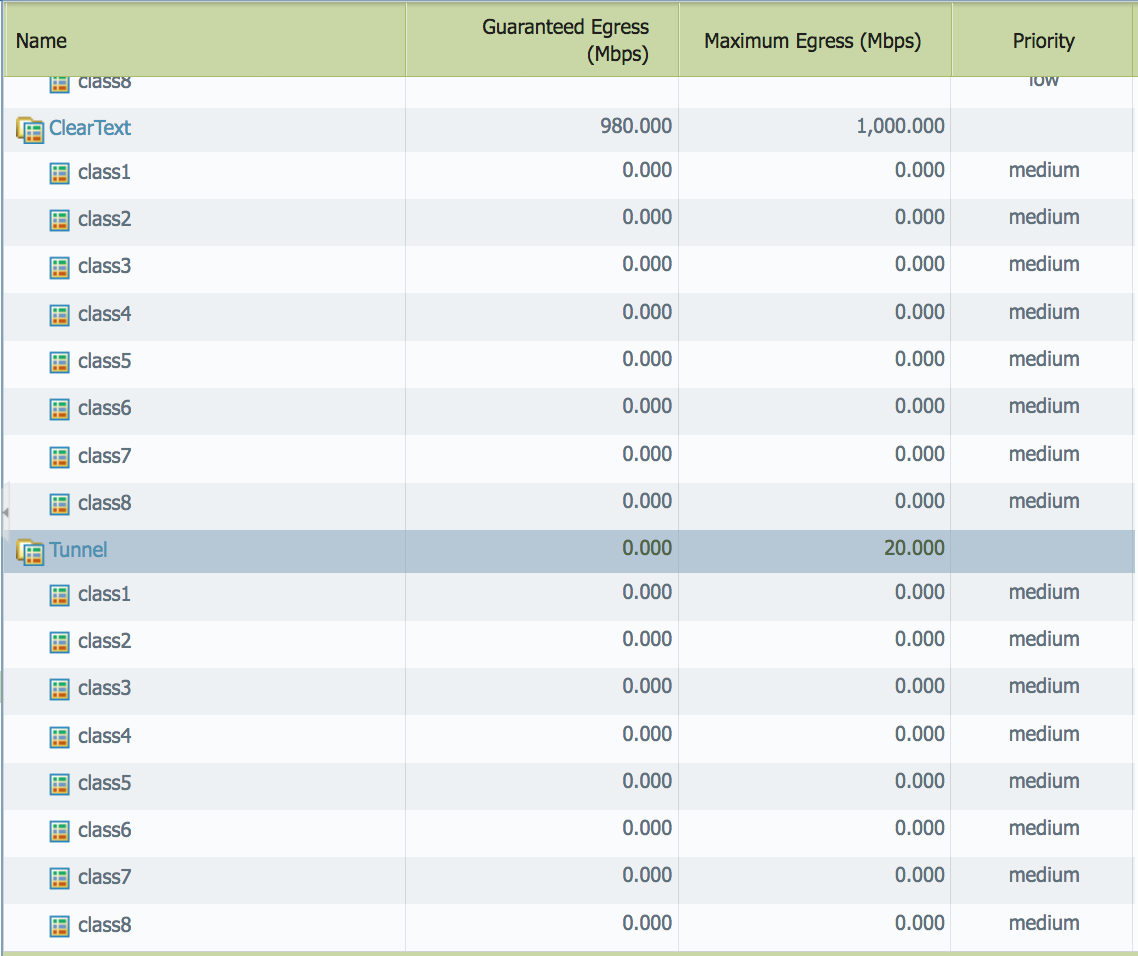

Esto significa, "texto" perfil aplicado a texto claro de interfaz podría tener salida Max = 1000Mbps y salida garantizado = 980Mbps. También, elPerfil del "túnel" aplicado al interfaz del túnel podía tener salida Max = 20Mbps solamente

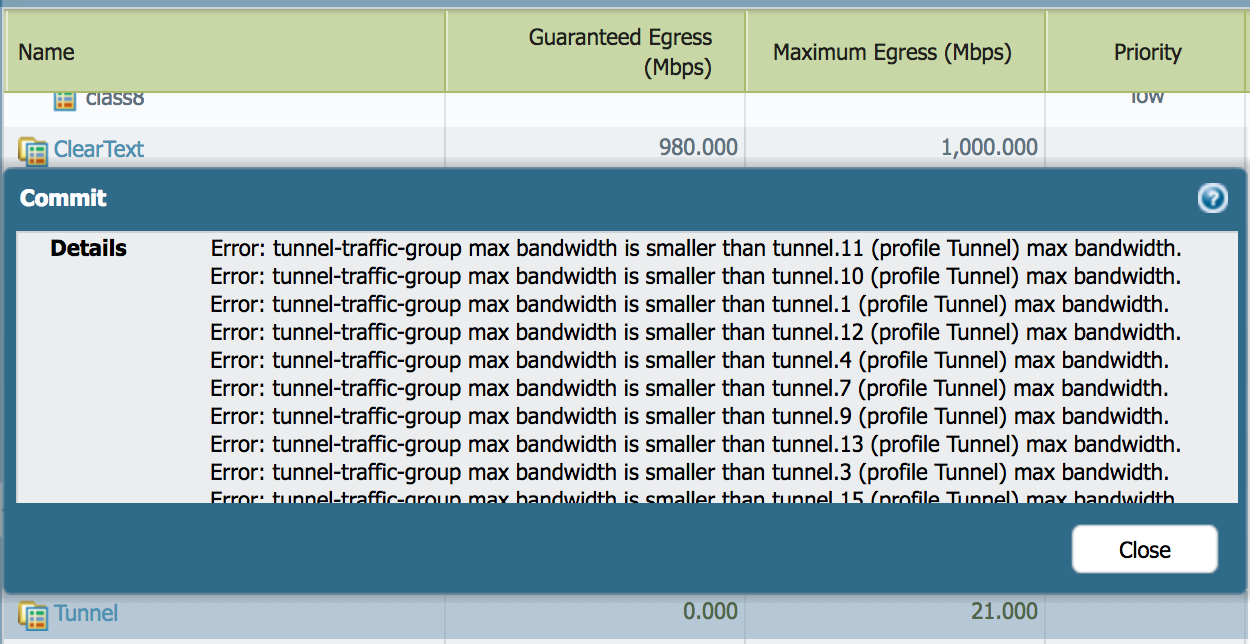

No podemos especificar el máximo de salida del perfil de tráfico tunelizado para ser más de 20Mbps ahora. Si lo especificamos para ser más de 20Mbps, habría un error de validación como "túnel-tráfico-grupo Max ancho de banda es más pequeño que el túnel. X (túnel del perfil) anchura de banda máxima "
este error significa que el perfil del tráfico del túnel puede ser máximo de 20Mbps pero en perfil del"túnel " , hemos especificado salida máximo como más que 20Mbps. Este mensaje de error se Enumeraría para cada una de las 15 interfaces de túnel en la interfaz ethernet1/1.

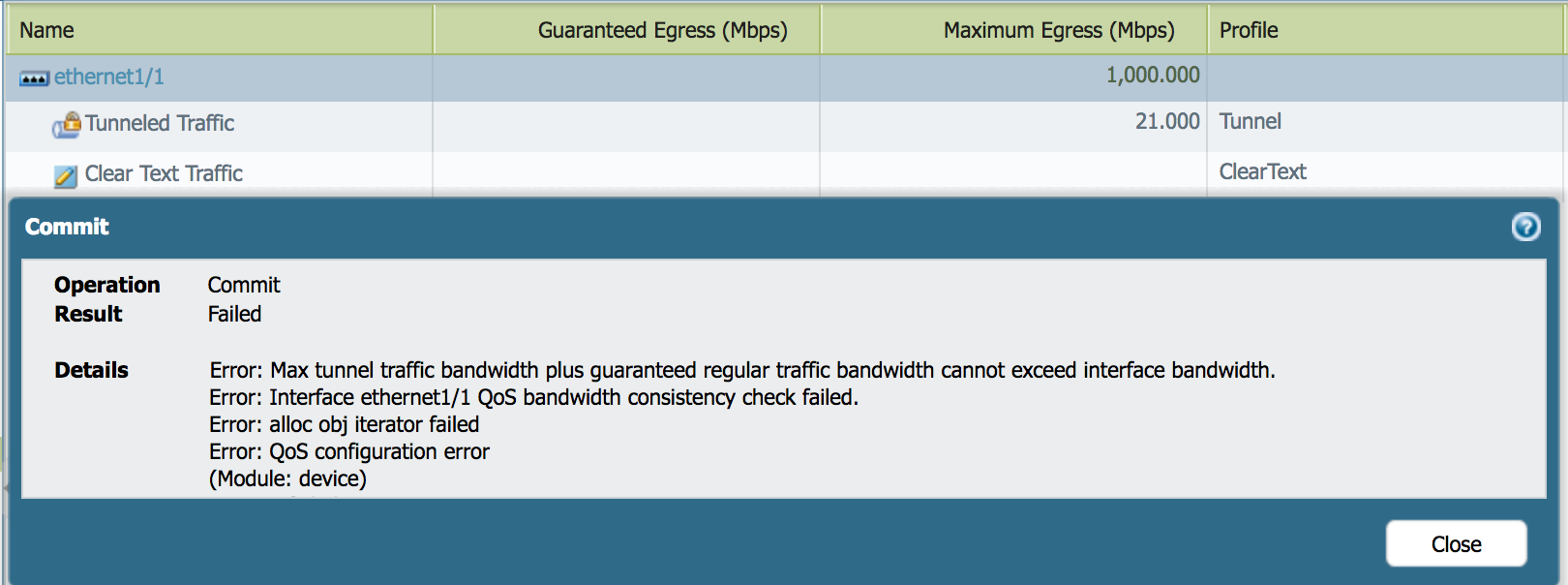

Del mismo modo, no podemos especificar la salida de tráfico del túnel Max para ser más de 20Mbps bajo la red > QoS también. La validación daría un error, "elancho de banda máximo del tráfico de túnel más el ancho de banda de tráfico regular garantizado no puede exceder el ancho de banda"
- Salida del tráfico del túnel garantizada<= Tunnel Egress Max / Number of tunnels on the physical interface tunnel="" egress="" max="" number="" of="" tunnels="" on="" the="" physical=""></= Tunnel Egress Max / Number of tunnels on the physical interface>
número 20Mbps de túneles/de interfaces del túnel que terminan en ethernet1/1 = 15
por lo tanto, en el perfil del "túnel" aplicado <= (20/15)mbps="" ~="">

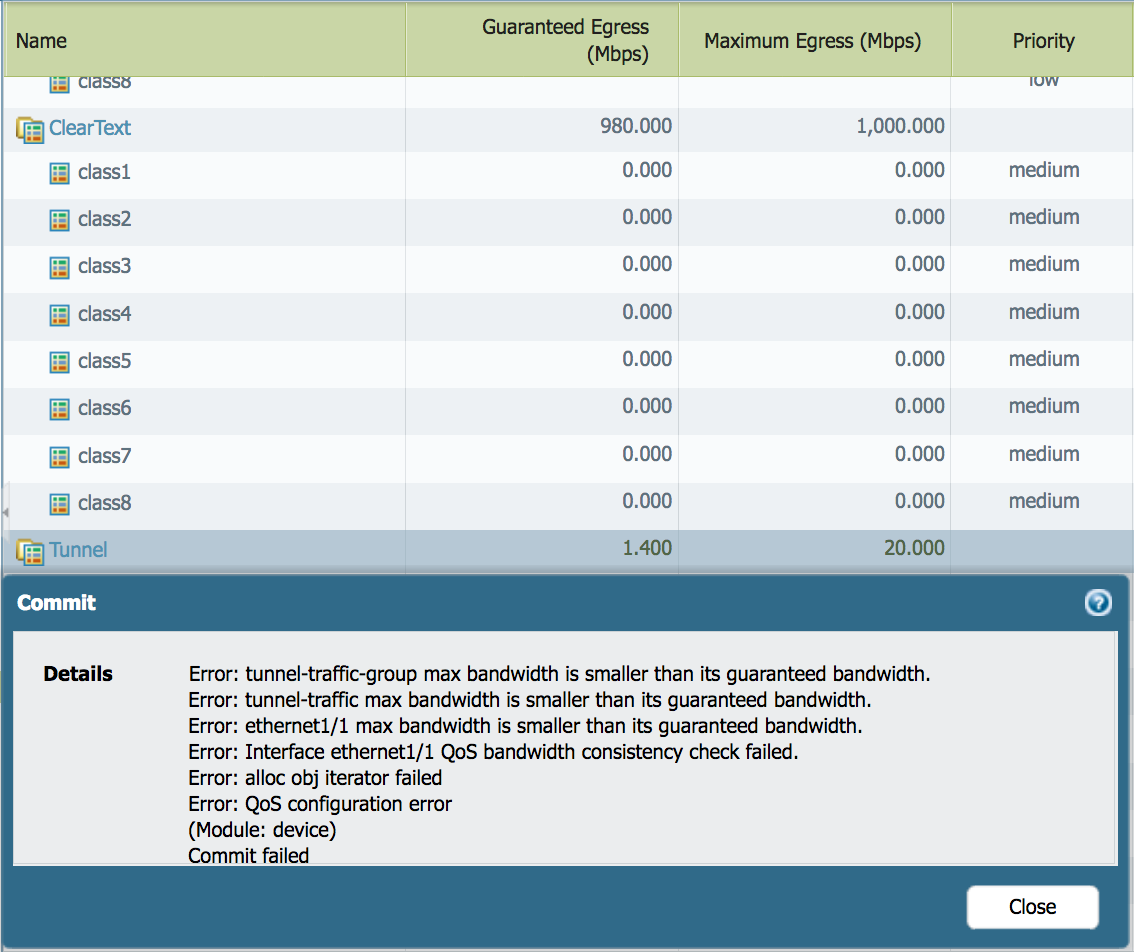

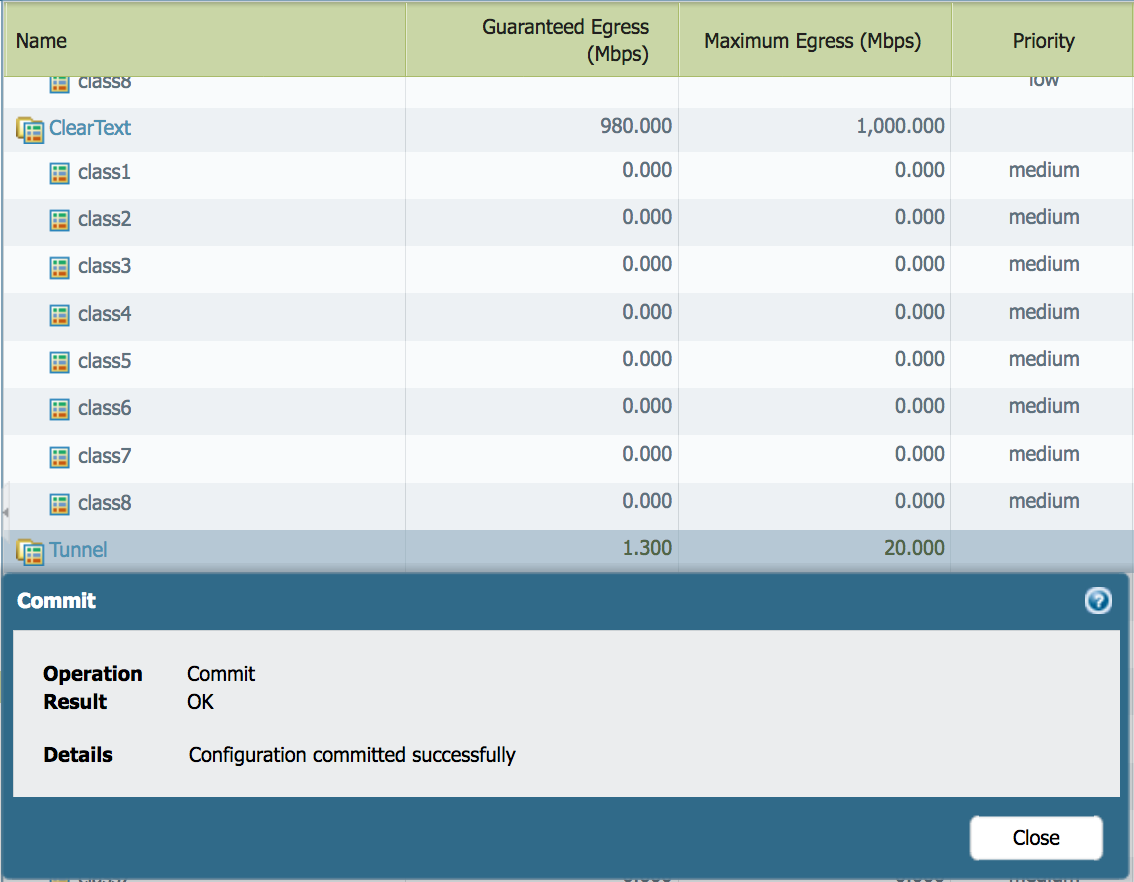

</=>a la interfaz del túnel, anchura de banda garantizada salida si especificamos salida Garantizado para ser más que ~ 1.3 Mbps, la validación daría un error "laanchura de banda máxima del túnel-tráfico-grupo es más pequeña que su anchura de banda garantizada"
- Suma de salida garantizada ancho de banda de clases en un perfil<= Egress Guaranteed of the profile. egress="" guaranteed="" of="" the=""></= Egress Guaranteed of the profile.>
suma de la anchura de banda garantizada salida de las <=>

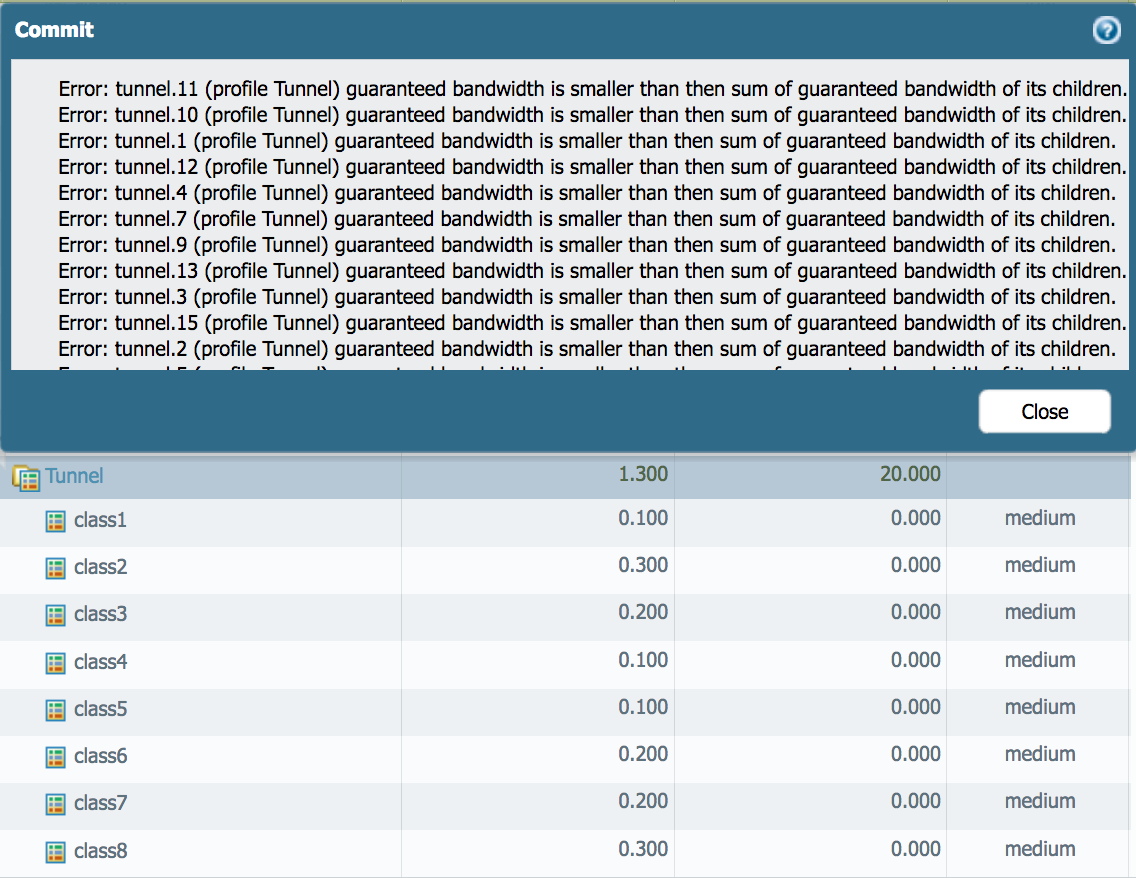

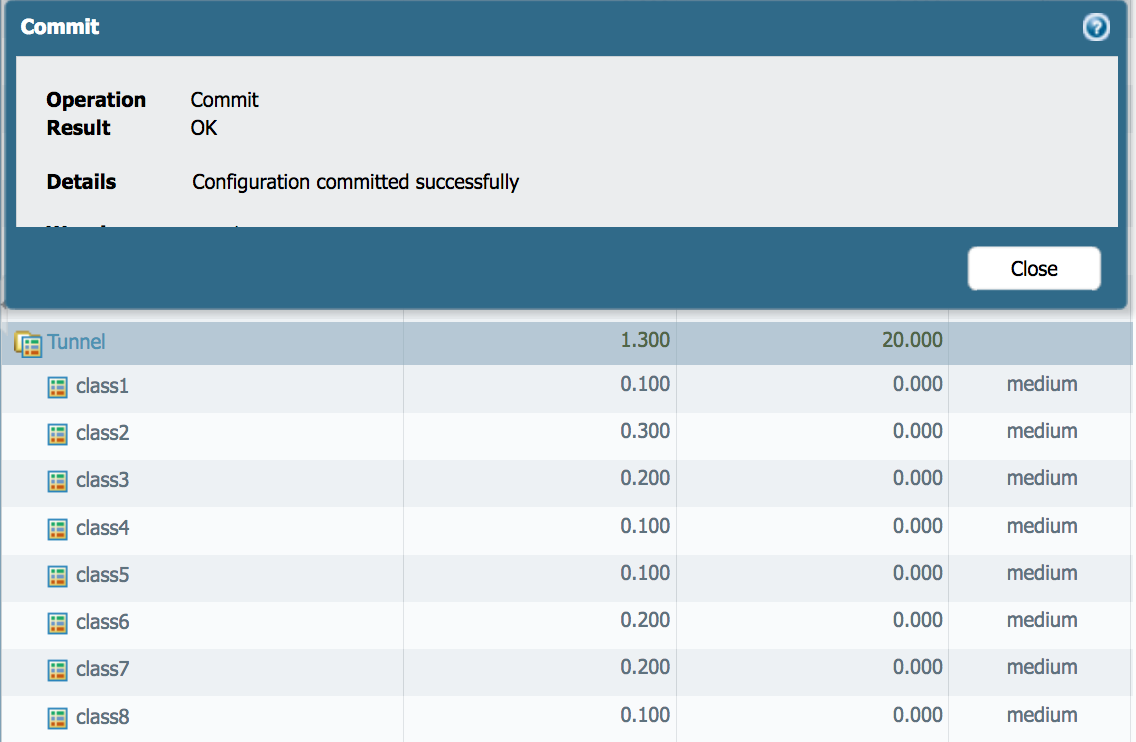

</=>8 clases en este perfil <= egress="" guaranteed="" of="" the="" profile,="" validation="" would="" fail="" with="" an="" error,=""> </=>del túnel si la suma no es túnel. X (túnel de perfil) el ancho de banda garantizado es menor que la suma del ancho de banda garantizado de sus hijos
. "este mensaje de error se imprimirá para cada una de las interfaces de túnel que terminan en la interfaz física de salida.
